PS-65-5 — импульсный источник питания AC/DC с одним выходом 5 В для промышленного применения.
Расшифровка партномера
| Партномер | Расшифровка |
| PS | Серия источников питания |
| 65 | Номинальная мощность серии: 65 Вт |
| 5 | Номинальное выходное напряжение: 5 В |
Краткое описание

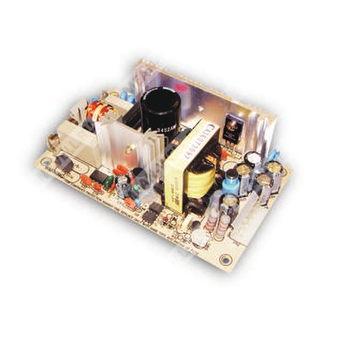

PS-65-5 — это одноканальный импульсный источник питания переменного/постоянного тока с выходом 5 В, предназначенный для питания промышленной и электронной аппаратуры. Модель относится к серии PS-65 и выполнена в компактном открытом исполнении с естественным воздушным охлаждением.
Особенности
- Универсальный вход переменного тока с широким диапазоном.
- Поддержка входа постоянного тока.
- Низкий ток утечки.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание на 100% полную нагрузку.
- Фиксированная рабочая частота преобразования 65 кГц.
Выход
| Номинальное напряжение постоянного тока | 5 В |
| Номинальный ток | 12 А |
| Диапазон тока | 0 ~ 13,8 А |
| Номинальная мощность | 60 Вт |
| Максимальная мощность | Для конвекционного охлаждения: 72 Вт; при принудительном обдуве 18 CFM мин.: 69 Вт на выходе 5 В, 50 Вт на выходе 3,3 В |
| Диапазон регулировки напряжения | 4,75 ~ 5,5 В |
| Пульсации и шум | 100 мВ п-п |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Установка, время нарастания | 800 мс, 20 мс при полной нагрузке |
| Время удержания | 60 мс при полной нагрузке |
Вход
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 440 Гц |
| КПД, тип. | 76% |
| Входной ток, тип. | 1,2 А при 115 В AC; 0,72 А при 230 В AC |
| Пусковой ток, тип. | Холодный старт: 20 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | < 0,75 мА при 240 В AC |
Защита
| Перегрузка | 73 ~ 105 Вт. Защита: режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75 ~ 6,75 В. Защита: режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Рабочая температура | -10 ~ +60 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,04%/°C (0 ~ 50 °C) |
| Вибростойкость | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Электрическая прочность | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL62368-1, TUV EN62368-1 |
| Эмиссия ЭМС | EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; уровень light industry, критерий A |
Прочие параметры
| MTBF | 300,7 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 127 × 76 × 42 мм (Д × Ш × В) |
| Упаковка | 0,21 кг; 54 шт./14,2 кг/1,28 куб. фута |
| Частота преобразования | 65 кГц |
Назначение выводов и разъемы
| Выходной разъем DC | Molex 5273-06 или аналог |
| Контакты 1, 2, 3 | +V |
| Контакты 4, 5, 6 | -V |
| Согласующая колодка | Molex 5195 или аналог |
| Контактный наконечник | Molex 5194 или аналог |
| Входной разъем AC | Molex 5277-02 или аналог |
| Контакт 1 | AC/N |
| Контакт 2 | AC/L |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются полосой пропускания 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, линейную регулировку и регулировку нагрузки.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Все испытания ЭМС выполнены при монтаже на металлическую пластину 360 мм × 360 мм × 1 мм.
- Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
- Отверстия M1 и M2 должны быть заземлены для целей ЭМС.
- HS1, HS2 не должны быть закорочены.
