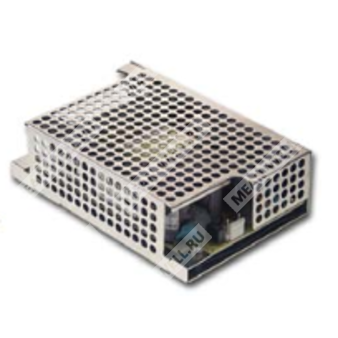

PSC-100A-C - 100-ваттный источник питания с зарядным устройством аккумулятора и функцией резервного питания для систем 13,8 В.
Назначение и краткое описание
PSC-100A-C представляет собой импульсный AC/DC источник питания мощностью 100 Вт с интегрированным зарядным устройством аккумулятора и схемой автоматического резервирования нагрузки. Устройство предназначено для применения в системах постоянного тока 13,8 В, где требуется питание нагрузки от сети переменного тока с переходом на аккумулятор при пропадании входного напряжения. Исполнение -C соответствует закрытому корпусу, а базовая версия PSC-100A — платному исполнению на печатной плате.
Расшифровка партномера PSC-100A-C
| Обозначение | Расшифровка |
| PSC | Серия источников питания с зарядным устройством аккумулятора и функцией UPS |
| 100 | Номинальная мощность 100 Вт |
| A | Модель на 13,8 В выходного напряжения |
| C | Исполнение в закрытом корпусе |
Особенности
- Универсальный диапазон входного переменного напряжения.
- Работа как источник питания с резервированием от аккумулятора.
- Автоматический переход на питание от батареи при исчезновении сети.
- Защита от перегрузки, перенапряжения и переполюсовки аккумулятора.
- Релейные сигналы состояния для дистанционного контроля.
- Охлаждение за счет свободной конвекции воздуха.
- Компактное исполнение в металлическом корпусе.
- Соответствие требованиям по электромагнитной совместимости и безопасности.
Описание работы
При наличии сети переменного тока источник одновременно питает нагрузку и заряжает аккумулятор. При пропадании сети аккумулятор автоматически подключается к нагрузке, обеспечивая непрерывность питания. Контрольные сигналы «AC OK» и «Battery Low» формируются посредством релейных контактов и предназначены для внешних систем индикации и управления.
Таблица параметров PSC-100A-C
Выход
| Параметр | Значение |
| Номинальное выходное напряжение CH1 | 13,8 В |
| Номинальный выходной ток CH1 | 4,75 А |
| Диапазон регулировки выходного напряжения CH1 | 12…15 В |
| Выходная мощность | 100,05 Вт |
| Пульсации и шум | 100 мВ п-п |
| Регулировка по линии | ±1,0% |
| Регулировка по нагрузке | ±0,5% |
| Установка, время нарастания | 2400 мс, 30 мс при 230 В AC; 2400 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 40 мс при 230 В AC; 14 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC; 127…370 В DC |
| Диапазон частоты | 47…63 Гц |
| КПД типовой | 86% |
| Потребляемый ток AC типовой | 2 А при 115 В AC; 1,2 А при 230 В AC |
| Пусковой ток типовой | 35 А при 115 В AC; 70 А при 230 В AC, холодный старт |
| Ток утечки | <1 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105…150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 14,49…18,63 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения с последующим повторным включением для восстановления |
| Отключение батареи по низкому напряжению | 10±0,5 В |
Функции сигнализации
| Параметр | Значение |
| Сигнал AC OK | Релейный контакт, замкнут при наличии сети переменного тока, разомкнут при аварии сети; максимальная нагрузка контакта 30 В / 1 А |
| Сигнал Battery Low | Релейный контакт, разомкнут при нормальном состоянии батареи, замкнут при низком уровне заряда; максимальная нагрузка контакта 30 В / 1 А |
| Порог сигнала Battery Low | Для модели A: ниже 11 В |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) Класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; уровень для light industry; EAC TP TC 020 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20…+70 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C, в диапазоне 0…50 °C по выходу CH1 |
| Вибрация | 10…500 Гц, 2 G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 2094,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 417,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и исполнение
| Параметр | Значение |
| Исполнение PSC-100A | Печатная плата |
| Исполнение PSC-100A-C | Закрытый корпус |
| Габариты PCB-исполнения | 127 × 76,2 × 31 мм |
| Габариты закрытого корпуса | 130 × 85 × 37 мм |
Упаковка
| Параметр | Значение |
| Масса PCB-исполнения | 0,23 кг |
| Упаковка PCB-исполнения | 63 шт. / 15,5 кг / 1,28 куб. фута |
| Масса закрытого исполнения | 0,44 кг |
| Упаковка закрытого исполнения | 32 шт. / 15 кг / 0,73 куб. фута |
Подключение
Входной разъем AC: JST B3P-VH или эквивалент.
Выходной разъем DC: JST B8P-VH или эквивалент.
Разъем сигнализации: JST B4B-XH или эквивалент.
Назначение контактов
| Разъем | Контакты | Назначение |
| DC Output Connector (CN2) | 1, 2 | -V |
| DC Output Connector (CN2) | 3, 4 | +V |
| DC Output Connector (CN2) | 5, 6 | Bat+ |
| DC Output Connector (CN2) | 7, 8 | Bat- |
| AC Input Connector (CN1) | 1 | AC/N |
| AC Input Connector (CN1) | 2 | Не подключен |
| AC Input Connector (CN1) | 3 | AC/L |
| Alarm Output Connector (CN3) | 1 | AC OK |
| Alarm Output Connector (CN3) | 3 | Battery Low |
Примечания
- Все параметры не оговоренные особо измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц полосой, используя 12-дюймовый витой двухпроводный кабель с параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку допуска, регулировку линии и регулировку нагрузки.
- Время нарастания измеряется при первом холодном старте.
- Радиатор HS2, HS3 не должен быть короткозамкнут.
- Радиатор HS2, HS3 должен иметь безопасное изоляционное расстояние от корпуса системы.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Испытания ЭМС выполнялись при монтаже на стальную пластину 230 мм × 230 мм толщиной 1 мм. Окончательное оборудование должно быть повторно подтверждено на соответствие требованиям ЭМС.
- Рекомендуется обратиться к руководству по применению при высоких температурах окружающей среды и при монтаже на DIN рейку.
- Температурное дерейтирование: до 3,5 °C/1000 м для моделей с вентилятором и до 5 °C/1000 м для моделей без вентилятора при высоте эксплуатации более 2000 м.
