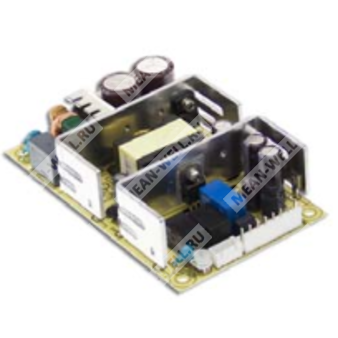

PSC-100A — одноканальный источник питания 100 Вт с зарядным устройством и функцией резервного питания для промышленных систем.
Назначение: импульсный AC/DC источник питания с резервированием от аккумулятора, встроенным зарядным узлом, защитами и релейной сигнализацией состояния сети и батареи.
Расшифровка партномера PSC-100A
| Элемент |
Значение |
| PSC |
Серия источников питания Mean Well PSC с функцией UPS и зарядом аккумулятора |
| 100 |
Номинальная мощность 100 Вт |
| A |
Исполнение на 13,8 В с выходным каналом для нагрузки и аккумулятора |
Краткое описание
PSC-100A относится к серии импульсных источников питания с одним основным выходом и встроенной функцией резервного питания от аккумулятора. Устройство предназначено для питания нагрузки от сети переменного тока с автоматическим переходом на батарею при пропадании входного напряжения, а также для зарядки резервной батареи. Модель выполнена в компактном промышленном исполнении и допускает монтаж как в виде открытой платы, так и в закрытом корпусе.
Особенности
- Универсальный диапазон входного напряжения.
- Резервирование питания от аккумулятора при пропадании сети.
- Встроенное зарядное устройство аккумулятора.
- Релейные сигналы состояния: наличие сети и низкий заряд батареи.
- Защита от перегрузки, перенапряжения и неверной полярности батареи.
- Принудительное автоматическое восстановление после снятия аварии для защиты от перегрузки.
- Компактные габариты для промышленного применения.
- Пониженные пульсации и шумы на выходе.
- Соответствие требованиям по электромагнитной совместимости и безопасности.
Области применения
- Системы резервного питания.
- Охранные и пожарные системы.
- Промышленная автоматика.
- Телекоммуникационное и вспомогательное оборудование.
- Низковольтные системы постоянного тока с батарейным резервом.
Выходные параметры
| Параметр |
Значение для PSC-100A |
| Выходное напряжение |
13,8 В |
| Номинальный ток |
4,75 А |
| Диапазон тока |
0 ~ 7 А |
| Номинальная мощность |
100,05 Вт |
| Пульсации и шум |
100 мВ п-п |
| Диапазон подстройки напряжения |
CH1: 12 ~ 15 В |
| Точность установки напряжения |
±1,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Время установки, время нарастания |
2400 мс, 30 мс при 230 В переменного тока; 2400 мс, 30 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания |
40 мс при 230 В переменного тока; 14 мс при 115 В переменного тока, при полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90 ~ 264 В переменного тока; 127 ~ 370 В постоянного тока |
| Диапазон частоты |
47 ~ 63 Гц |
| КПД |
86% |
| Входной ток |
2 А при 115 В переменного тока; 1,2 А при 230 В переменного тока |
| Пусковой ток |
35 А при холодном старте и 115 В переменного тока; 70 А при 230 В переменного тока |
| Ток утечки |
<1 мА при 240 В переменного тока |
Аккумулятор и резервирование
| Параметр |
Значение |
| Напряжение аккумуляторной батареи |
13,8 В |
| Напряжение отсечки батареи |
10 ±0,5 В |
| Порог низкого заряда батареи |
< 11 В |
| Защита от переполюсовки батареи |
Предусмотрена предохранителем |
| Переход на питание от батареи |
При пропадании сети переменного тока |
| Режим работы зарядного узла |
Одновременная зарядка батареи и питание нагрузки при наличии сети |
Защиты
| Вид защиты |
Описание |
| Перегрузка |
105 ~ 150% от номинальной выходной мощности; тип защиты — прерывистый режим с автоматическим восстановлением после устранения неисправности |
| Перенапряжение |
Выходное напряжение отключается; для восстановления требуется повторная подача питания |
| Отключение батареи |
10 ±0,5 В |
Сигнальные функции
| Сигнал |
Функция |
Максимальный уровень |
| Сеть в норме |
Релейный контакт: включен при наличии AC, выключен при пропадании AC |
30 В / 1 А |
| Низкий заряд батареи |
Релейный контакт: выключен при нормальной батарее, включен при низком заряде |
30 В / 1 А |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-20 ~ +70 °C, с учетом дерейтирования |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-20 ~ +85 °C; 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) по выходу CH1 |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия ЭМС |
BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС |
BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
| Испытательное напряжение |
I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Механические данные
| Параметр |
Значение |
| Исполнение |
Печатная плата: 127 × 76,2 × 31 мм; закрытое исполнение: 130 × 85 × 37 мм |
| Масса |
Печатная плата: 0,23 кг; закрытое исполнение: 0,44 кг |
| Упаковка |
Печатная плата: 63 шт. / 15,5 кг / 1,28 куб. фута; закрытое исполнение: 32 шт. / 15 кг / 0,73 куб. фута |
| Тип монтажа |
Открытая плата или закрытое исполнение |
MTBF
| Метод расчета |
Значение |
| Telcordia SR-332 (Bellcore) |
2094,5 тыс. ч минимум |
| MIL-HDBK-217F (25 °C) |
417,7 тыс. ч минимум |
Подключение и обозначение выводов
| Разъем |
Назначение выводов |
Сопряженный корпус |
Контакт |
| CN1 — вход переменного тока |
1: AC/N; 2: нет вывода; 3: AC/L |
JST VHR или эквивалент |
JST SVH-21T-P1.1 или эквивалент |
| CN2 — выход постоянного тока |
1,2: -V; 3,4: +V; 5,6: Bat+; 7,8: Bat- |
JST VHR или эквивалент |
JST SVH-21T-P1.1 или эквивалент |
| CN3 — аварийная сигнализация |
1,2: AC OK; 3,4: Battery Low |
JST XHP или эквивалент |
JST SXH-001T-P0.6 или эквивалент |
Примечания
- Все параметры не указаны специально при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов с параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность настройки линии и регулировки нагрузки.
- Время установки учитывается при холодном старте. В режиме ON/OFF оно может увеличиваться.
- Радиаторы HS2 и HS3 не должны быть закорочены.
- Радиаторы HS2 и HS3 должны сохранять безопасную изоляцию от корпуса системы.
- Для лучшей ЭМС необходимо обеспечить электрическое соединение между M1, M2, M3 и заземлением корпуса.
- Испытания ЭМС выполнялись при монтаже устройства на металлическую пластину 230 × 230 мм толщиной 1 мм. При окончательном монтаже следует подтвердить соответствие требованиям ЭМС с учетом фактической системы.
- Рекомендуется учитывать условия применения при высоте свыше 2000 м и особые ограничения температурного дерейтирования.
