PSC-100B-C
PSC-100B-C - 100-ваттный источник питания с зарядным устройством для аккумулятора и функцией ИБП.
Описание

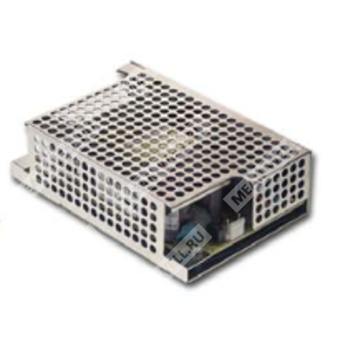

PSC-100B-C представляет собой импульсный AC/DC источник питания мощностью 100 Вт с функцией резервного питания от аккумулятора и встроенными средствами контроля состояния сети и батареи. Модель относится к серии PSC-100 и выполнена в закрытом исполнении с возможностью монтажа на шасси или с применением L-образного кронштейна и крышки. Устройство предназначено для питания нагрузки от сети переменного тока с автоматическим переходом на аккумулятор при пропадании входного напряжения, а также для подзаряда аккумулятора в буферном режиме.
По коду исполнения PSC-100B-C следует интерпретировать: PSC-100 — серия 100-ваттных источников питания с зарядным устройством и функцией ИБП; B — вариант на 27,6 В; C — enclosed type, то есть закрытое исполнение.
Особенности
- Универсальный диапазон входного напряжения: 90 ~ 264 В AC.
- Автоматический переход на питание от аккумулятора при отказе сети.
- Встроенное зарядное устройство аккумулятора.
- Релейные сигналы состояния: «Сеть в норме» и «Низкий заряд аккумулятора».
- Защита от перегрузки, перенапряжения и переполюсовки аккумулятора через предохранитель.
- Принудительная работа через свободную конвекцию воздуха.
- Исполнение для закрытого монтажа.
- Компактные габариты класса 5" × 3".
Расшифровка партномера
| Позиция | Расшифровка |
| PSC | Серия источников питания с функцией зарядного устройства и резервирования |
| 100 | Номинальная мощность 100 Вт |
| B | Выходное напряжение 27,6 В |
| C | Закрытое исполнение |
Выход
| Параметр | Значение |
| Модель | PSC-100B-C |
| Номинальное выходное напряжение | 27,6 В |
| Номинальный ток | 2,4 А |
| Диапазон тока | 0 ~ 3,5 А |
| Номинальная мощность | 100,74 Вт |
| Пульсации и шум | 100 мВ p-p |
| Диапазон подстройки выходного напряжения | CH1: 24 ~ 29 В |
| Точность установки напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 2400 мс, 30 мс / 230 В AC; 2400 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания | 40 мс / 230 В AC; 14 мс / 115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC, 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД | 86% |
| Входной ток | 2 А / 115 В AC; 1,2 А / 230 В AC |
| Пусковой ток | 35 А / 115 В AC; 70 А / 230 В AC, холодный старт |
| Ток утечки | < 1 мА / 240 В AC |
Аккумулятор и функции резервирования
| Параметр | Значение |
| Напряжение отсечки батареи | 20 ±1,0 В |
| Низкое напряжение батареи | < 22 В |
| Назначение | Питание нагрузки, подзаряд аккумулятора, резервирование при исчезновении сети |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | CH1: 28,98 ~ 37,26 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения, восстановление после повторного включения питания |
| Защита аккумулятора | Защита от низкого напряжения батареи и обратной полярности через предохранитель |
Сигнальные и релейные выходы
| Функция | Логика и параметры |
| AC OK | Релейный контакт, ON: AC OK; OFF: AC Fail; максимальная нагрузка 30 В / 1 А |
| Battery Low | Релейный контакт, OFF: Battery OK; ON: Battery Low; максимальная нагрузка 30 В / 1 А |
| Порог Battery Low | < 11 В для версии A; < 22 В для версии B |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ~ +70 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) по выходу CH1 |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Электрическая прочность | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габариты | 130 × 85 × 37 мм (Д × Ш × В), enclosed type |
| Габариты платы | 127 × 76,2 × 31 мм (Д × Ш × В), PCB type |
| Тип исполнения | Закрытый корпус |
Масса и упаковка
| Параметр | Значение |
| Масса | 0,44 кг |
| Упаковка | 32 шт. / 15 кг / 0,73 CUFT |
MTBF
| Параметр | Значение |
| MTBF | 2094,5 тыс. ч min, Telcordia SR-332 (Bellcore); 417,7 тыс. ч min, MIL-HDBK-217F (25 °C) |
Подключение и конструкция
- Входной разъём AC: CN1, JST B3P-VH или эквивалент.
- Выходной разъём DC: CN2, JST B8P-VH или эквивалент.
- Разъём сигнализации: CN3, JST B4B-XH или эквивалент.
- Входные и выходные соединения выполнены через разъёмы с соответствующими ответными частями и контактами JST.
- Корпус требует обеспечения заземления; обозначена необходимость электрического соединения между клеммами M1, M2, M3 и шасси.
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, стабилизацию по сети и по нагрузке.
- Время установки включает время холодного старта; включение/выключение питания может увеличивать это время.
- Радиаторы HS2, HS3 не должны быть закорочены.
- Радиаторы HS2, HS3 должны иметь безопасную изоляцию от корпуса системы.
- Источник питания рассматривается как компонент, который будет установлен в конечном оборудовании; испытания ЭМС выполнялись на металлической плате 230 мм × 230 мм толщиной 1 мм с заземлением через M1, M2, M3 и шасси.
- Для применения при температуре окружающей среды выше 40 °C необходима температурная дерейтировка.
- Для изделий с вентиляторным охлаждением и для работы на высоте выше 2000 м требуется дополнительная температурная дерейтировка.
- См. схему применения для рекомендаций по подключению.
