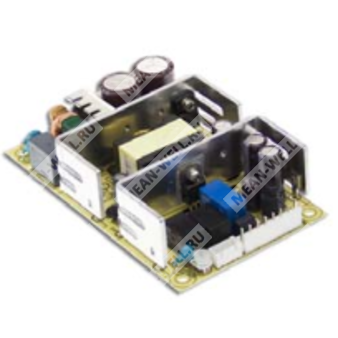

PSC-100B - источник питания 100 Вт с функцией зарядного устройства и резервного питания для 24-вольтовых систем.
Расшифровка партномера
| Позиция | Расшифровка |
| PSC | Серия источников питания PSC |
| 100 | Номинальная мощность 100 Вт |
| B | Исполнение на 24 В выходного напряжения |
Краткое описание
PSC-100B представляет собой импульсный источник питания AC/DC мощностью 100 Вт с встроенной функцией зарядного устройства и резервирования от аккумуляторной батареи. Модель рассчитана на питание нагрузок постоянного тока, автоматический переход на батарею при пропадании сети переменного тока, а также выдачу сигналов аварии по релейным контактам AC OK и Battery Low.
Основные особенности
- Универсальный вход AC с широким диапазоном сети.
- Встроенная функция резервного питания от аккумулятора.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Релейные сигналы состояния сети и батареи.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание на 100% полной нагрузке перед отгрузкой.
- Компактное исполнение для промышленного монтажа.
Область применения
Источники питания серии PSC-100 предназначены для промышленной электроники, систем управления, телекоммуникационного оборудования, устройств автоматики и других нагрузок постоянного тока, где требуется резервирование питания от батареи.
Электрические параметры
| Параметр | Значение |
| Выходное напряжение канала 1 | 27,6 В |
| Номинальный ток канала 1 | 2,4 А |
| Диапазон регулировки тока | 0–3,5 А |
| Номинальная мощность | 100,74 Вт |
| Пульсации и шум | 100 мВ п-п |
| Диапазон регулировки выходного напряжения | CH1: 24–29 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 2400 мс, 30 мс при 230 В AC; 2400 мс, 30 мс при 115 В AC при полной нагрузке |
| Время удержания | 40 мс при 230 В AC; 14 мс при 115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В AC; 127–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Типичный КПД | 88% |
| Типичный входной ток | 1,2 А при 230 В AC; 2 А при 115 В AC |
| Пусковой ток | 35 А при 115 В AC; 70 А при 230 В AC, холодный старт |
| Ток утечки | <1 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105–150% от номинальной выходной мощности; тип защиты: режим hiccup, автоматическое восстановление после устранения причины |
| Перенапряжение | CH1: 14,49–18,63 В; тип защиты: отключение выходного напряжения, восстановление после повторного включения питания |
| Отключение батареи при пониженном напряжении | 10 ±0,5 В |
Аварийные сигналы и функции
| Параметр | Значение |
| Сигнал AC OK | Релейный контакт; ON: AC OK, OFF: AC Fail; максимальная нагрузка контакта 30 В / 1 А |
| Сигнал Battery Low | Релейный контакт; OFF: Battery OK, ON: Battery Low; максимальная нагрузка контакта 30 В / 1 А |
| Порог сигнала Battery Low | <22 В |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+70 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C; 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) на выходе CH1 |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 2094,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 417,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Электромагнитная эмиссия | Соответствие BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Электромагнитная помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Механические данные
| Параметр | Значение |
| Габариты печатной платы | 127 × 76,2 × 31 мм |
| Габариты закрытого исполнения | 130 × 85 × 37 мм |
| Масса печатной платы | 0,23 кг |
| Масса закрытого исполнения | 0,44 кг |
| Упаковка печатной платы | 63 шт. / 15,5 кг / 1,28 куб. фута |
| Упаковка закрытого исполнения | 32 шт. / 15 кг / 0,73 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием эквивалента из витой пары проводов длиной 12 дюймов, с параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке.
- Время установки включает холодный старт. При включении/выключении блока питания время установки может увеличиваться.
- Радиаторы HS2 и HS3 не должны быть закорочены.
- Для лучшей ЭМС требуется обеспечить электрическое соединение между M1, M2, M3 и корпусом, а также соблюдать заземление.
- Изделие относится к компонентам, которые будут установлены в конечное оборудование; испытания ЭМС выполнены при монтаже на металлическую плиту 230 мм × 230 мм толщиной 1 мм.
- Для применения в среде с температурой окружающей среды выше 50 °C требуется снижение нагрузки согласно кривой дерейтирования.
- Для моделей с вентиляторным охлаждением и температурой окружающей среды выше 50 °C/1000 м может потребоваться дополнительное снижение нагрузки; при высоте свыше 2000 м (6500 ft) возможны ограничения по применению.
