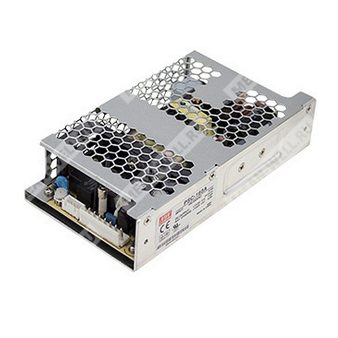

PSC-160A-C - 160-Вт источник питания с зарядным устройством аккумулятора и функцией ИБП для промышленных и охранных систем.
Расшифровка партномера
| Обозначение |
Расшифровка |
| PSC |
Серия источников питания с зарядным устройством аккумулятора и функцией резервного питания |
| 160 |
Номинальная мощность 160 Вт |
| A |
Исполнение для выхода 13,8 В |
| C |
Закрытое исполнение с крышкой и L-образным кронштейном |
Назначение
PSC-160A-C представляет собой импульсный AC/DC источник питания мощностью 160 Вт с универсальным входом, встроенным активным корректором коэффициента мощности, зарядным устройством аккумулятора и функцией резервного питания. Изделие предназначено для систем безопасности, аварийного освещения, охранно-пожарной автоматики, систем контроля доступа, телеметрии и других применений, где требуется питание нагрузки и автоматический переход на аккумулятор при пропадании сети.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная функция активного корректора коэффициента мощности.
- Компактное исполнение печатной платы 6"×3".
- Доступно исполнение с L-образным кронштейном и крышкой.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Защита от обратной полярности аккумулятора посредством предохранителя.
- Релейные сигналы состояния: наличие сети и низкий уровень аккумулятора.
- Охлаждение за счет свободной конвекции воздуха.
- Проверка под полной нагрузкой в течение 100% времени приработки.
- Промышленный температурный диапазон эксплуатации.
Применения
- Системы безопасности
- Системы аварийного освещения
- Охранные системы
- Системы ИБП
- Центральные системы мониторинга
- Системы контроля доступа
Описание
PSC-160A-C — это 160-Вт AC/DC источник питания для систем безопасности, допускающий универсальный диапазон входного напряжения 90…264 В переменного тока и 127…370 В постоянного тока. Изделие содержит встроенную функцию PFC. Помимо основного выхода, предусмотрен зарядный выход с меньшим током, обеспечивающий резервное питание для систем контроля доступа и других нагрузок, где требуется аккумуляторный backup. КПД устройства достигает 90%. Работа возможна при охлаждении свободной конвекцией в диапазоне температур от -20 до +70 °C. Серия оснащена развитой системой аварийной сигнализации, включая сигнал AC OK и сигнал Battery Low. Релейный контакт облегчает интеграцию в системные решения пользователя. PSC-160A-C доступен в печатном и закрытом исполнении с L-образным кронштейном и крышкой.
Выход
| Параметр |
Значение |
| Модель |
PSC-160A-C |
| Количество выходов |
2 |
| Основной выход |
13,8 В |
| Вспомогательный выход аккумулятора |
13,8 В |
| Номинальный ток основного выхода |
7,6 А |
| Номинальный ток вспомогательного выхода |
4 А |
| Диапазон тока основного выхода |
0…11,6 А |
| Рассеиваемая/номинальная мощность |
160 Вт |
| Пульсации и шум |
150 мВ п-п |
| Диапазон регулировки напряжения основного выхода |
12…15 В |
| Погрешность выходного напряжения |
±1,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Время установки, время нарастания |
2000 мс, 30 мс при 115 В переменного тока на полной нагрузке |
| Время удержания |
40 мс при 115 В переменного тока на полной нагрузке |
| Напряжение отключения аккумулятора |
10 ±0,5 В |
Вход
| Параметр |
Значение |
| Номинальный диапазон входного напряжения |
90…264 В переменного тока |
| Диапазон входного постоянного напряжения |
127…370 В постоянного тока |
| Диапазон частоты сети |
47…63 Гц |
| КПД, тип. |
88% |
| Потребляемый ток |
2,5 А при 115 В; 1,5 А при 230 В |
| Пусковой ток, холодный старт |
35 А при 115 В; 70 А при 230 В |
| Ток утечки |
<1 мА при 240 В переменного тока |
| Коэффициент мощности, тип. |
0,95 при 230 В; 0,98 при 115 В, на полной нагрузке |
Защиты
| Параметр |
Значение |
| Перегрузка |
105…150% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение на основном выходе |
14,49…18,63 В |
| Тип защиты от перенапряжения |
Выключение выходного напряжения с последующим повторным включением для восстановления |
Сигнализация и функции
| Параметр |
Значение |
| Сигнал AC OK |
Релейный контакт: ON — сеть в норме; OFF — отказ сети; максимальный режим контакта 30 В / 1 А |
| Сигнал Battery Low |
Релейный контакт: OFF — аккумулятор в норме; ON — низкий заряд аккумулятора; максимальный режим контакта 30 В / 1 А |
| Порог Battery Low |
<11 В для исполнения A; <22 В для исполнения B |
Параметры окружающей среды
| Параметр |
Значение |
| Рабочая температура |
-20…+70 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура хранения |
-20…+85 °C |
| Влажность хранения |
10…95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…45 °C по основному выходу |
| Вибрация |
10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение |
Вход/выход: 3 кВ переменного тока; вход/земля: 2,0 кВ переменного тока; выход/земля: 0,5 кВ переменного тока |
| Сопротивление изоляции |
Вход/выход, вход/земля, выход/земля: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС |
Соответствие BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС |
Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55035; уровень light industry; BS EN/BS EN/35; EAC TP TC 020 |
Надежность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
2005,3 тыс. часов минимум по Telcordia SR-332 (Bellcore); 257,1 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габариты печатного исполнения |
152,4 × 76,2 × 32 мм |
| Габариты закрытого исполнения |
155,4 × 85 × 37 мм |
| Масса печатного исполнения |
0,35 кг |
| Масса закрытого исполнения |
0,45 кг |
| Упаковка печатного исполнения |
42 шт. / 15,7 кг / 1,02 куб. фута |
| Упаковка закрытого исполнения |
32 шт. / 15,4 кг / 0,83 куб. фута |
Механическое исполнение
Исполнение серии предусматривает варианты: печатная плата и закрытый корпус с крышкой и L-образным кронштейном. На механической схеме указаны следующие элементы: входной разъем CN1, выходной разъем CN2, разъем аварийной сигнализации CN3, плавкий предохранитель AC FUSE T 4.0A/250V, а также точки крепления и элементы установки.
Примечания
- Все параметры, не оговоренные отдельно, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельно конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск по выходному напряжению включает установку, линейную стабилизацию и стабилизацию по нагрузке.
- Время установки измеряется при первом холодном пуске. Повторное включение/выключение источника питания может увеличить время установки.
- Источник питания рассматривается как компонент, предназначенный для установки в составе конечного оборудования.
- Температура окружающей среды 3,5 °C/1000 м и 5 °C/1000 м для моделей с вентиляторами при высоте более 2000 м.
- Для исполнения A напряжение аккумуляторного отключения составляет 10 ±0,5 В.
- Для исполнения B напряжение аккумуляторного отключения составляет 20 ±1 В.
- Сигнал AC OK при перегрузке переходит в режим hiccup.
