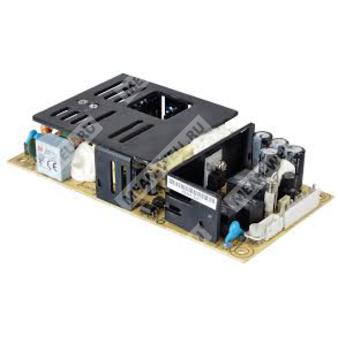

PSC-160A - источник питания 160 Вт с зарядным устройством и функцией резервного питания для систем постоянного тока.
PSC-160A — импульсный AC/DC источник питания промышленного назначения с двумя выходными каналами: основным выходом 13,8 В и каналом зарядки аккумулятора 13,8 В. Устройство предназначено для построения систем резервированного питания, охранных, аварийных и телекоммуникационных установок, где требуется автоматический переход на питание от батареи при исчезновении сети переменного тока.
Расшифровка обозначения PSC-160A
| Обозначение | Расшифровка |
| PSC | Серия источников питания с зарядным устройством и функцией UPS |
| 160 | Номинальная мощность 160 Вт |
| A | Исполнение с выходом 13,8 В |
Особенности
- Универсальный вход переменного тока.
- Встроенная активная коррекция коэффициента мощности.
- Компактное исполнение на печатной плате 6"×3".
- Наличие моделей с L-кронштейном и кожухом.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Защита аккумулятора от глубокого разряда.
- Выходы релейной сигнализации: AC OK и Battery Low.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание на 100% полной нагрузки.
- Двухлетний гарантийный срок в документе не приводится.
Назначение
- Охранные системы.
- Системы аварийного освещения.
- Сигнализация.
- Системы бесперебойного питания.
- Системы централизованного мониторинга.
- Системы контроля доступа.
Описание
PSC-160A представляет собой AC/DC источник питания мощностью 160 Вт для систем безопасности и резервного электропитания. Устройство работает в широком диапазоне входного напряжения сети 90…264 В AC и поддерживает функцию встроенной зарядки аккумулятора. Помимо основного выходного канала, имеется отдельный канал для зарядки батареи с меньшим допустимым током, что позволяет использовать изделие в схемах резервного питания с автоматическим обеспечением нагрузки при пропадании сети.
КПД источника достигает 88%. Работа в воздушной конвекции допускается в диапазоне температур окружающей среды от -20 до +70 °C с учетом кривой снижения нагрузки. В конструкции предусмотрены релейные сигналы состояния сети и аккумулятора, что упрощает интеграцию в внешние системы контроля и автоматики.
Таблица параметров: выход
| Параметр | Значение |
| Количество выходов | 2 |
| Выход 1 | 13,8 В |
| Выход 2 | 13,8 В |
| Номинальный ток выхода 1 | 7,6 А |
| Номинальный ток выхода 2 | 4 А |
| Диапазон тока выхода 1 | 0…11,6 А |
| Диапазон тока выхода 2 | --- |
| Номинальная мощность | 160 Вт |
| Диапазон регулировки напряжения выхода 1 | 12…15 В |
| Диапазон регулировки напряжения выхода 2 | --- |
| Допуск по напряжению | ±1,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Пульсации и шум, максимум | 150 мВ п-п |
| Время установления, нарастания | 2000 мс, 30 мс при 230 В AC |
| Время удержания | 40 мс при 230 В AC на полной нагрузке |
| Перенапряжение | 14,49…18,63 В |
| Отключение аккумулятора | 10 ±0,5 В |
Таблица параметров: вход
| Параметр | Значение |
| Номинальный входной ток | 2,5 А при 115 В AC; 1,5 А при 230 В AC |
| Диапазон входного напряжения | 90…264 В AC или 127…370 В DC |
| Диапазон частоты | 47…63 Гц |
| КПД, типовое значение | 88% |
| Коэффициент мощности, типовое значение | 0,95 при 230 В AC; 0,98 при 115 В AC на полной нагрузке |
| Пусковой ток, типовое значение | 35 А при 115 В AC; 70 А при 230 В AC, холодный старт |
| Ток утечки | Менее 1 мА при 240 В AC |
Таблица параметров: защита
| Параметр | Значение |
| Перегрузка | 105…150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Переход в hiccup-режим с автоматическим восстановлением после снятия аварии |
| Перенапряжение | Отключение выходного напряжения с повторным включением для восстановления |
| Защита от обратной полярности аккумулятора | Предохранитель |
| Защита аккумулятора от глубокого разряда | Есть |
Таблица параметров: сигнализация и функции
| Параметр | Значение |
| Сигнал AC OK | Релейный контакт, состояние ВКЛ: AC OK; состояние ВЫКЛ: отказ сети переменного тока; максимальная нагрузка контакта 30 В / 1 А |
| Сигнал Battery Low | Релейный контакт, состояние ВЫКЛ: батарея в норме; состояние ВКЛ: батарея разряжена; максимальная нагрузка контакта 30 В / 1 А |
| Порог Battery Low для 13,8 В версии | Ниже 11 В |
Таблица параметров: условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -20…+85 °C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…45 °C на выходе CH1 |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Таблица параметров: безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55035; light industry level; BS EN/BS EN; EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Таблица параметров: надежность
| Параметр | Значение |
| MTBF | 2005,3 тыс. часов минимум по Telcordia SR-332 (Bellcore); 257,1 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Таблица параметров: размеры и масса
| Исполнение | Размеры | Масса | Упаковка |
| PCB | 152,4 × 76,2 × 32 мм | 0,35 кг | 42 шт. / 15,7 кг / 1,02 куб. фут |
| Enclosed | 155,4 × 85 × 37 мм | 0,45 кг | 32 шт. / 15,4 кг / 0,83 куб. фут |
Примечания
- Все параметры, специально не указанные как измеренные при 230 В AC, относятся к входу 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, оконцованной параллельно конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулирование линии и регулирование нагрузки.
- Время установления измеряется при первом холодном запуске.
- Повторное включение и выключение источника питания может увеличить время установления.
- Источник питания считается компонентом, который будет устанавливаться в конечное оборудование; конечное оборудование должно быть повторно подтверждено на соответствие EMC.
- Для руководства по проведению EMC-испытаний силового оборудования следует обращаться к EMI statement компании Mean Well.
- Температурное снижение нагрузки: при эксплуатации на высоте более 2000 м требуется снижение характеристик.
