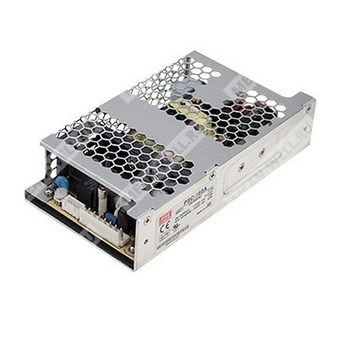

PSC-160B-C
PSC-160B-C - 160-ваттный импульсный источник питания с зарядным устройством аккумулятора для систем резервированного питания.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| 1 | PSC | Серия источников питания PSC |
| 2 | 160 | Номинальная мощность 160 Вт |
| 3 | B | Выходное напряжение 24 В |
| 4 | C | Исполнение в закрытом корпусе |
Назначение
PSC-160B-C представляет собой импульсный AC/DC источник питания мощностью 160 Вт с встроенным зарядным устройством аккумулятора и функцией резервного питания. Изделие предназначено для систем безопасности, аварийного освещения, охранно-пожарных и других промышленных систем, где требуется основное питание, заряд аккумулятора и автоматическое переключение на батарею при пропадании сети переменного тока.
Особенности
- Универсальный вход переменного тока.
- Полный диапазон входного напряжения.
- Встроенная функция активной коррекции коэффициента мощности.
- Компактное печатное исполнение формата 6" × 3".
- Наличие вариантов с L-кронштейном и крышкой.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Защита аккумулятора от низкого напряжения и обратной полярности, реализованная через предохранитель.
- Релейные сигналы состояния «АС OK» и «Battery Low».
- Охлаждение естественной конвекцией.
- Испытание на 100% нагрузку в режиме прогрева.
Применение
- Системы безопасности.
- Системы аварийного освещения.
- Охранные системы.
- Системы резервного питания UPS.
- Системы централизованного мониторинга.
- Системы контроля доступа.
Описание
Серия PSC-160 — это 160-ваттные AC/DC источники питания безопасности, рассчитанные на входное напряжение 90...264 В переменного тока и оснащённые встроенной функцией PFC. Помимо основного выхода, изделие имеет выход для зарядки аккумулятора с меньшим номинальным током, что позволяет организовать резервное питание нагрузки в системах, требующих непрерывной работы.
Максимальный КПД достигает 90%. Устройство допускает работу с естественным воздушным охлаждением в диапазоне температур от -20 до +70 °C. Серия содержит функции сигнализации состояния, включая индикацию наличия сети переменного тока и низкого напряжения аккумулятора. Релейные контакты упрощают интеграцию в системные решения. PSC-160 доступен в печатном исполнении либо в закрытом корпусе с L-кронштейном и крышкой.
Технические параметры
Выход
| Параметр | Значение |
| Модель | PSC-160B-C |
| Номинальное выходное напряжение канала 1 | 27,6 В |
| Номинальное напряжение канала 2 | 27,6 В |
| Количество выходов | Канал 1, канал 2 |
| Регулировка напряжения канала 1 | 24...29 В |
| Точность установки напряжения | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Пульсации и шум | 240 мВ п-п |
| Номинальный ток канала 1 | 3,8 А |
| Диапазон тока канала 1 | 0...5,8 А |
| Номинальный ток канала 2 | 4 А |
| Выходная мощность | 160 Вт |
| Защита от перегрузки | 105...150% от номинальной мощности; режим hiccup, автоматическое восстановление |
| Защита от перенапряжения | 28,98...37,26 В; отключение выхода с последующим повторным включением |
| Отключение аккумулятора | 20 ±1 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В переменного тока / 127...370 В постоянного тока |
| Диапазон частоты | 47...63 Гц |
| КПД | 88% |
| Входной ток | 2,5 А при 115 В переменного тока; 1,5 А при 230 В переменного тока |
| Пусковой ток | 35 А при 115 В переменного тока; 70 А при 230 В переменного тока, холодный старт |
| Ток утечки | <1 мА при 240 В переменного тока |
| Коэффициент мощности | 0,95 при 230 В переменного тока; 0,98 при 115 В переменного тока, при полной нагрузке |
| Потребляемый ток переменного тока | 3,8 А |
Функции сигнализации
| Параметр | Значение |
| Сигнал «АС OK» | Релейный контакт; замкнуто при наличии сети, разомкнуто при пропадании сети; максимальная нагрузка 30 В / 1 А |
| Сигнал «Battery Low» | Релейный контакт; разомкнуто при нормальном состоянии аккумулятора, замкнуто при низком напряжении; максимальная нагрузка 30 В / 1 А |
| Порог низкого напряжения аккумулятора | Менее 11 В |
| Порог низкого напряжения аккумулятора для 24 В версии | Менее 22 В |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление |
| Защита от перегрузки | 105...150% от номинальной мощности |
| Защита от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
| Защита аккумулятора от низкого напряжения | Отключение при снижении напряжения до порога |
| Защита от обратной полярности аккумулятора | Предохранитель |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Излучаемые помехи | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; уровень light industry; BS EN/EN55035; EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3 кВ перем. тока; I/P-FG: 2,0 кВ перем. тока; O/P-FG: 0,5 кВ перем. тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В пост. тока / 25 °C / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20...+70 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения | -20...+85 °C |
| Влажность хранения | 10...95% RH |
| Температурный коэффициент | ±0,03%/°C, в диапазоне 0...45 °C по выходу CH1 |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, по осям X, Y, Z, 60 мин. каждая |
Надёжность
| Параметр | Значение |
| MTBF по Telcordia SR-332 | 2005,3 тыс. ч минимум |
| MTBF по MIL-HDBK-217F | 257,1 тыс. ч минимум |
Габариты и масса
| Параметр | Значение |
| Исполнение PCB | 152,4 × 76,2 × 32 мм |
| Исполнение в закрытом корпусе | 155,4 × 85 × 37 мм |
| Масса PCB | 0,35 кг |
| Масса в закрытом корпусе | 0,45 кг |
Упаковка
| Исполнение | Количество в упаковке | Масса упаковки | Объём |
| PCB | 42 шт. | 15,7 кг | 1,02 куб. фута |
| В закрытом корпусе | 32 шт. | 15,4 кг | 0,83 куб. фута |
Примечания
| 1 | Все параметры, не указанные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной резисторной нагрузкой 0,1 мкФ и 47 мкФ параллельно. |
| 3 | Допуск включает установку, нестабильность по сети и нестабильность по нагрузке. |
| 4 | Время включения измеряется при первом холодном старте. |
| 5 | При повторном включении и выключении питания время установления может увеличиваться. |
| 6 | Блок питания считается компонентом, который будет установлен в конечное изделие; конечное изделие должно быть повторно подтверждено на соответствие директивам EMC. |
| 7 | Температурный режим для настольного монтажа: снижение выходной мощности с 3,5%/1000 футов при отсутствии вентилятора и с 5°C/1000 м при наличии вентилятора на высоте более 2000 м. |
