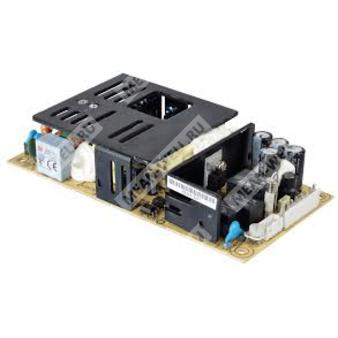

PSC-160B - импульсный источник питания 160 Вт с зарядным устройством аккумулятора и функцией резервного питания.
Назначение
PSC-160B представляет собой промышленный AC/DC источник питания с одним выходом и встроенной функцией зарядного устройства аккумулятора (UPS-функция). Устройство предназначено для систем безопасности, аварийного освещения, охранных и мониторинговых систем, а также иных применений, где требуется основное питание и резервирование от аккумулятора.
Расшифровка партномера
| Элемент обозначения | Значение |
|---|
| PSC | Серия источников питания с функцией зарядного устройства аккумулятора |
| 160 | Номинальная мощность 160 Вт |
| B | Исполнение с выходом 27,6 В |
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная функция активной коррекции коэффициента мощности.
- Компактное исполнение формата 6" x 3" для печатного монтажа.
- Доступны версии с L-скобой и крышкой.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Защита от пониженного напряжения аккумулятора и от переполюсовки аккумулятора с использованием предохранителя.
- Релейные сигналы состояния AC OK и Battery Low.
- Охлаждение за счет свободной конвекции воздуха.
- Контрольный прогон под полной нагрузкой 100%.
- Двухлетний ресурс гарантийной поддержки в документе указан, но в данном описании не приводится.
Области применения
- Системы безопасности.
- Системы аварийного освещения.
- Охранные системы.
- Системы бесперебойного питания.
- Централизованные системы мониторинга.
- Системы контроля доступа.
Описание
PSC-160B — это 160-ваттный AC/DC источник питания для систем безопасности с универсальным входным диапазоном 90…264 В переменного тока и встроенной функцией PFC. Помимо основного выхода устройство содержит выход зарядного устройства аккумулятора с пониженным током, обеспечивающий резервное питание нагрузки при пропадании сети переменного тока.
Серия рассчитана на работу в условиях промышленной эксплуатации, допускает охлаждение естественной конвекцией в диапазоне температур окружающей среды от -20 до +70 °C и обеспечивает эффективность до 90%.
Для упрощения системной интеграции предусмотрены релейные сигналы состояния AC OK и Battery Low, а также варианты исполнения в виде печатного модуля и закрытого корпуса с L-скобой и крышкой.
Электрические параметры
| Параметр | Значение |
|---|
| Выходная мощность | 160 Вт |
| Номинальное выходное напряжение основного канала | 27,6 В |
| Номинальный ток основного канала | 3,8 А |
| Диапазон регулировки выходного напряжения основного канала | 24…29 В |
| Пульсации и шум | 240 мВ пик-пик |
| Точность установки напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установления и нарастания | 2000 мс, 30 мс при 230 В AC и полной нагрузке |
| Время удержания | 40 мс при 230 В AC и полной нагрузке |
Параметры входа
| Параметр | Значение |
|---|
| Входное напряжение | 90…264 В AC, 127…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент полезного действия | 88% |
| Потребляемый ток | 2,5 А при 115 В AC; 1,5 А при 230 В AC |
| Пусковой ток | 35 А при 115 В AC; 70 А при 230 В AC |
| Ток утечки | < 1 мА при 240 В AC |
| Коэффициент мощности | 0,95 при 230 В AC; 0,98 при 115 В AC при полной нагрузке |
Параметры выходов и режимов защиты
| Параметр | Значение |
|---|
| Защита от перегрузки | 105…150% от номинальной выходной мощности; режим hiccup с автоматическим восстановлением после устранения неисправности |
| Защита от перенапряжения | 28,98…37,26 В; отключение выходного напряжения с последующим восстановлением после повторного включения |
| Отключение аккумулятора по низкому напряжению | 20 ±0,5 В |
| Сигнал AC OK | Релейный контакт, ON: AC OK; OFF: AC Fail; максимальная нагрузка контакта 30 В / 1 А |
| Сигнал Battery Low | Релейный контакт, OFF: Battery OK; ON: Battery Low; максимальная нагрузка контакта 30 В / 1 А |
| Порог Battery Low | Ниже 22 В |
| Выход зарядного/резервного канала для аккумулятора | Выход с резервированием для 12 В или 24 В аккумуляторной системы; в таблице документа для версии PSC-160B указан основной выход 27,6 В |
Параметры окружающей среды
| Параметр | Значение |
|---|
| Рабочая температура | -20…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -20…+85 °C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…45 °C по выходу CH1 |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и ЭМС
| Параметр | Значение |
|---|
| Испытательное напряжение | Вход–выход: 3 кВ AC; вход–корпус: 2,0 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
Надежность
| Параметр | Значение |
|---|
| MTBF | 2005,3 тыс. ч минимум, Telcordia SR-332 (Bellcore); 257,1 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габариты и масса
| Исполнение | Размеры | Масса | Упаковка |
|---|
| Печатная плата | 152,4 × 76,2 × 32 мм | 0,35 кг | 42 шт.; 15,7 кг; 1,02 куб. фута |
| Закрытое исполнение | 155,4 × 85 × 37 мм | 0,45 кг | 32 шт.; 15,4 кг; 0,83 куб. фута |
Подключение
Входной разъём CN1: JST B3P-VH или эквивалент.
| Номер вывода | Назначение |
|---|
| 1 | AC/N |
| 2 | Нет вывода |
| 3 | AC/L |
Выходной разъём CN2: JST B8P-VH или эквивалент.
| Номер вывода | Назначение |
|---|
| 1, 2 | -V |
| 3, 4 | +V |
| 5, 6 | Bat+ |
| 7, 8 | Bat- |
Сигнальный разъём CN3: JST B4B-XH или эквивалент.
| Номер вывода | Назначение |
|---|
| 1 | AC OK |
| 2 | Не используется для сигнала AC OK в таблице назначения |
| 3 | Bat. Low |
| 4 | Не используется для сигнала Bat. Low в таблице назначения |
Примечания
- Все параметры не указаны специально, если измерялись при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12" и параллельных конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск по напряжению включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Время установления измеряется при первом включении холодного пуска; повторное включение/выключение питания может увеличить время установления.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование; конечное оборудование должно быть повторно подтверждено на соответствие EMC-директивам.
- Температурный диапазон 3,5 °C / 1000 м для моделей с вентиляторным охлаждением и 5 °C / 1000 м для моделей с вентиляторным охлаждением при высоте выше 2000 м.
- При резервном подключении аккумулятора и при формировании сигналов AC OK и Battery Low следует учитывать максимальное напряжение 30 В и ток 1 А для контактных цепей.
- Сигнал AC OK переходит в режим hiccup при активации защиты от перегрузки.
Схема применения
При наличии сети переменного тока источник питания одновременно заряжает аккумулятор и питает нагрузку. При отказе сети аккумулятор автоматически переходит в режим резервного питания нагрузки.
