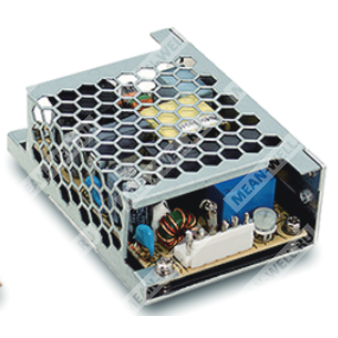

PSC-35A-C - импульсный источник питания 35 Вт с зарядным устройством аккумулятора и функцией резервирования питания.
Расшифровка партномера PSC-35A-C
| Обозначение |
Расшифровка |
| PSC |
Серия источников питания Mean Well PSC с функцией зарядного устройства и резервного питания |
| 35 |
Номинальная мощность 35 Вт |
| A |
Исполнение с выходом 13,8 В |
| C |
Исполнение в закрытом корпусе |
Краткое описание
PSC-35A-C представляет собой импульсный источник питания переменного/постоянного тока мощностью 35 Вт с интегрированной функцией зарядного устройства аккумулятора и схемой резервного питания для систем безопасности, аварийного освещения, охранных и контрольных систем. Устройство обеспечивает основной выход 13,8 В, дополнительный канал зарядки аккумулятора, а также сигнальные выходы состояния AC OK и Battery Low.
Особенности
- Универсальный вход переменного тока.
- Компактное исполнение: плата 3,3" × 2".
- Доступно исполнение в закрытом корпусе.
- Защиты: от короткого замыкания, перегрузки и перенапряжения.
- Защита аккумулятора от переполюсовки предохранителем.
- Сигнализация состояния AC OK и Battery Low.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание на 100% полной нагрузке в режиме прогрева.
- Двухлетний срок гарантии.
Области применения
- Системы безопасности.
- Системы аварийного освещения.
- Охранные системы.
- Системы бесперебойного питания.
- Центральные системы мониторинга.
- Системы контроля доступа.
Описание
Серия PSC-35 представляет собой источник питания AC/DC мощностью 35 Вт для систем безопасности, рассчитанный на универсальный диапазон входного напряжения 90…264 В AC и оснащённый встроенной функцией коррекции коэффициента мощности. Помимо основного выхода, предусмотрен зарядный выход с меньшим номинальным током, обеспечивающий резервное питание нагрузки в составе охранных и аварийных систем.
Источник обеспечивает КПД до 86% и сохраняет работоспособность при естественном охлаждении в диапазоне температур от -30 до +70 °C. Серия имеет развитые функции сигнализации, включая индикацию AC OK и Battery Low; также предусмотрен релейный контакт для упрощения системной интеграции. Исполнение PSC-35 доступно в варианте печатной платы или закрытого корпуса с L-образным кронштейном и крышкой.
Параметры выхода
| Параметр |
Значение |
| Номинальное выходное напряжение |
13,8 В |
| Номинальный ток основного выхода |
1,7 А |
| Диапазон тока |
0…2,6 А |
| Номинальная мощность |
35,88 Вт |
| Пульсации и шум |
120 мВ п-п |
| Диапазон подстройки выходного напряжения |
12…15 В |
| Допуск выходного напряжения |
±1,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Напряжение отсечки аккумулятора |
10 ±0,5 В |
Параметры дополнительного канала зарядки аккумулятора
| Параметр |
Значение |
| Выходное напряжение |
13,8 В |
| Номинальный ток |
0,9 А |
| Диапазон тока |
— |
| Номинальная мощность |
— |
| Пульсации и шум |
— |
| Диапазон подстройки выходного напряжения |
— |
| Допуск выходного напряжения |
— |
| Линейная стабилизация |
— |
| Стабилизация по нагрузке |
— |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
90…264 В AC, 127…370 В DC |
| Диапазон частоты |
47…63 Гц |
| КПД |
84% |
| Пусковой ток |
20 А при 115 В AC, 40 А при 230 В AC, холодный старт |
| Потребляемый ток переменного входа |
0,75 А при 115 В AC; 0,5 А при 230 В AC |
| Ток утечки |
<1 мА при 240 В AC |
Защиты
| Функция |
Уставка / режим работы |
| Перегрузка |
105…150% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
CH1: 14,49…19,5 В |
| Тип защиты от перенапряжения |
Выходное напряжение отключается, для восстановления требуется повторное включение питания |
| Отключение аккумулятора |
10 ±0,5 В |
| Низкий уровень аккумулятора |
<11 В |
| Низкий уровень аккумулятора для исполнения B |
<22 В |
Сигнальные функции
| Сигнал |
Описание |
| AC OK |
TTL с открытым коллектором, включён при наличии AC, выключен при пропадании AC; ток стока до 30 мА при 50 В DC |
| Battery Low |
TTL с открытым коллектором, включён при низком уровне аккумулятора, выключен при нормальном состоянии; ток стока до 30 мА при 50 В DC |
| Уровень сигнала AC OK в активном состоянии |
0,3 В max при 30 мА |
| Уровень сигнала Battery Low в активном состоянии |
0,3 В max при 30 мА |
| Требование к внешнему источнику |
Максимально допустимое приложенное напряжение 50 В, максимальный ток стока 30 мА |
Условия эксплуатации
| Параметр |
Значение |
| Диапазон рабочей температуры |
-30…+70 °C |
| Диапазон рабочей влажности |
20…90% RH, без конденсации |
| Температура хранения |
-20…+85 °C |
| Влажность хранения |
10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…50 °C) на выходе CH1 |
| Вибрация |
10…500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия ЭМС |
BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN55024; light industry level, criteria A; EAC TP TC 020 |
Надёжность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
658,4 тыс. часов минимум по MIL-HDBK-217F при 25 °C |
| Габариты печатной платы |
84,6 × 50,8 × 24 мм |
| Габариты закрытого исполнения |
86,4 × 59,6 × 30 мм |
| Масса печатной платы |
0,092 кг |
| Упаковка печатной платы |
90 шт. / 9,28 кг / 0,97 куб. фута |
| Масса закрытого исполнения |
0,145 кг |
| Упаковка закрытого исполнения |
100 шт. / 15,5 кг / 1,03 куб. фута |
Подключение и конструктив
Входной разъём CN1: JST B3P-VH или аналог.
| Номер вывода |
Назначение |
| 1 |
AC/N |
| 2 |
Не используется |
| 3 |
AC/L |
Выходной разъём CN2: JST B6P-VH или аналог.
| Номер вывода |
Назначение |
| 1 |
+V |
| 2 |
Battery Low |
| 3 |
Battery - |
| 4 |
Battery + |
| 5 |
AC OK |
| 6 |
-V |
Примечания
- Все параметры приведены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, если не указано иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода, оконцованного конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку допуска, регулирование линии и регулирование нагрузки.
- Время установления измеряется при первом пуске от холодного состояния. Включение и выключение питания может увеличить время установления.
- Выход не допускает короткого замыкания на землю.
- Радиатор HS1 и радиатор HS2 не должны быть закорочены.
- Радиатор HS1 должен иметь безопасный изоляционный зазор относительно корпуса системы.
- Блок питания рассматривается как компонент, который должен быть установлен в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие директиве по ЭМС после монтажа блока питания.
- Температура окружающей среды для исполнения с вентиляторным охлаждением на 3,5 °C/1000 м и для моделей с вентилятором на 5 °C/1000 м выше 2000 м над уровнем моря.
