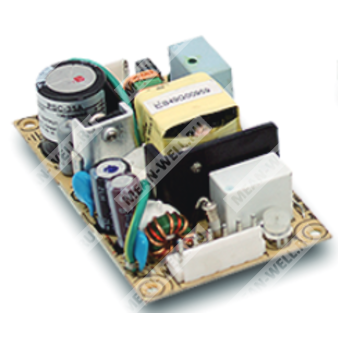

PSC-35A - импульсный источник питания 35 Вт с зарядным устройством батареи и функцией резервного питания UPS.
Расшифровка партномера PSC-35A
| Элемент обозначения |
Расшифровка |
| PSC |
Серия источников питания с функцией зарядного устройства батареи и резервирования |
| 35 |
Номинальная мощность 35 Вт |
| A |
Выходное напряжение 13,8 В |
Назначение и особенности
PSC-35A представляет собой компактный импульсный AC/DC источник питания промышленного назначения с одним основным выходом и встроенным зарядным устройством аккумулятора. Устройство предназначено для питания нагрузки от сети переменного тока с одновременным зарядом резервной батареи, а при исчезновении сети — для автоматического перехода на питание от батареи. Изделие ориентировано на системы безопасности, аварийного освещения, сигнализации, резервного питания UPS, центрального мониторинга и системы контроля доступа.
Особенности
- Универсальный вход переменного тока.
- Компактное исполнение печатной платы 3,3" × 2".
- Варианты исполнения с L-кронштейном и крышкой.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Защита батареи от обратной полярности посредством предохранителя.
- Сигнализация AC OK и Battery Low.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание на 100% нагрузку прирабатыванием.
- Двухлетний гарантийный срок в документе указан, в ответ не включается.
Области применения
- Охранные системы.
- Системы аварийного освещения.
- Сигнализация.
- Системы бесперебойного питания.
- Системы центрального мониторинга.
- Системы контроля доступа.
Описание
Серия PSC-35 представляет собой источники питания AC/DC мощностью 35 Вт для систем безопасности. Устройство работает в диапазоне сетевого напряжения 90–264 В AC и содержит встроенный корректор коэффициента мощности. Помимо основного выхода предусмотрен зарядный выход с меньшим номинальным током, обеспечивающий поддержку резервного аккумулятора. В нормальном режиме источник одновременно питает нагрузку и заряжает батарею; при пропадании сети батарея автоматически берет на себя питание нагрузки. Встроенные цепи контроля формируют сигналы состояния AC OK и Battery Low. Серия допускает работу при естественном воздушном охлаждении в расширенном температурном диапазоне и предназначена для установки в конечное оборудование.
Таблица параметров PSC-35A
| Модель |
PSC-35A |
| Исполнение |
PCB; также доступно закрытое исполнение с L-кронштейном и крышкой |
Выход
| Параметр |
Значение |
| Номер канала |
CH1, CH2 |
| Выходное напряжение CH1 |
13,8 В |
| Выходное напряжение CH2 |
13,8 В |
| Номинальный ток CH1 |
1,7 А |
| Номинальный ток CH2 |
0,9 А |
| Диапазон тока CH1 |
0–2,6 А |
| Номинальная мощность |
35,88 Вт |
| Пульсации и шум CH1, максимум |
120 мВ п-п |
| Диапазон подстройки напряжения CH1 |
12–15 В |
| Допуск по напряжению |
±1,0% |
| Нестабильность по линии |
±0,5% |
| Нестабильность по нагрузке |
±0,5% |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90–264 В AC, 127–370 В DC |
| Диапазон частоты |
47–63 Гц |
| КПД, тип. |
84% |
| Потребляемый ток AC, тип. |
0,75 А при 115 В AC; 0,5 А при 230 В AC |
| Пусковой ток, тип. |
20 А при 115 В AC; 40 А при 230 В AC, холодный старт |
| Ток утечки |
<1 мА при 240 В AC |
Защита
| Параметр |
Значение |
| Перегрузка |
105–150% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение CH1 |
14,49–19,5 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Отключение батареи |
10 ±0,5 В |
| Низкое напряжение батареи |
<11 В |
Функции сигнализации
| Параметр |
Значение |
| AC OK |
Выход TTL с открытым коллектором; ON: AC OK; OFF: AC Fail; допустимый ток стока до 30 мА при 50 В DC |
| Battery Low |
Выход TTL с открытым коллектором; ON: Battery Low; OFF: Battery OK; допустимый ток стока до 30 мА при 50 В DC |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-30…+70 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура хранения и влажность |
-20…+85 °C; 10–95% RH |
| Температурный коэффициент |
±0,03%/°C от 0 до 50 °C по выходу CH1 |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
ЭМС и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия ЭМС |
BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС |
BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55024; light industry level, criteria A; EAC TP TC 020 |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
658,4 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты PCB |
84,6 × 50,8 × 24 мм |
| Габариты закрытого исполнения |
86,4 × 59,6 × 30 мм |
| Масса и упаковка PCB |
0,092 кг; 90 шт. / 9,28 кг / 0,97 куб. фут. |
| Масса и упаковка закрытого исполнения |
0,145 кг; 100 шт. / 15,5 кг / 1,03 куб. фут. |
Примечания
| 1 |
Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого проводника, заканчивающегося параллельной керамической емкостью 0,1 мкФ и 47 мкФ. |
| 3 |
Допуск включает допуск настройки, регулирование по линии и регулирование по нагрузке. |
| 4 |
Время установления измеряется при первом включении питания. Повторное включение может увеличить время установления. |
| 5 |
Не допускается короткое замыкание входа датчика температуры HS1, HS2. |
| 6 |
HS1, HS2 должны иметь безопасное расстояние изоляции относительно корпуса системы. |
| 7 |
Источник питания рассматривается как компонент, подлежащий установке в конечное изделие; конечное изделие должно подтверждать соответствие ЭМС. |
| 8 |
Температурное снижение номинала: 3,5% на 1000 м для моделей с вентилятором и 5% на 1000 м для моделей без вентилятора при высоте выше 2000 м. |
Назначение выводов и интерфейсов
| Разъем |
Назначение |
| CN1 |
Вход сети переменного тока |
| CN2 |
Выход постоянного тока, аккумулятор, сигналы AC OK и Battery Low |
| CN1, вывод 1 |
AC/N |
| CN1, вывод 2 |
Не подключен |
| CN1, вывод 3 |
AC/L |
| CN2, вывод 1 |
+V |
| CN2, вывод 2 |
AC OK |
| CN2, вывод 3 |
Battery - |
| CN2, вывод 4 |
Battery + |
| CN2, вывод 5 |
Battery + |
| CN2, вывод 6 |
-V |
Дополнительно
В документе указаны рекомендации по резервному подключению для питания нагрузки при пропадании сети: источник одновременно заряжает батарею и питает нагрузку при наличии AC, а при отказе сети переключает питание нагрузки на аккумулятор.
