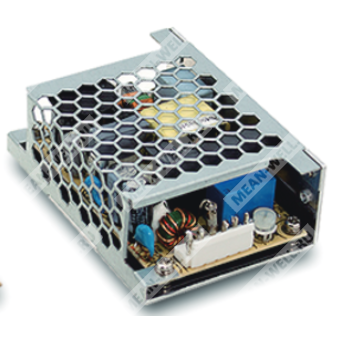

PSC-35B-C - импульсный источник питания 35 Вт с зарядным устройством аккумулятора и функцией резервного питания.
Расшифровка партномера
| Обозначение | Расшифровка |
| PSC | Серия источников питания с зарядным устройством аккумулятора и функцией резервного питания |
| 35 | Номинальная выходная мощность 35 Вт |
| B | Исполнение с выходным напряжением 27,6 В |
| C | Исполнение в закрытом корпусе |
Краткое назначение
PSC-35B-C представляет собой AC/DC источник питания для систем безопасности и резервируемых нагрузок, обеспечивающий основное питание и заряд аккумулятора с автоматическим переходом на батарею при пропадании сети.
Особенности
- Универсальный вход переменного тока.
- Компактное исполнение платы, доступно закрытое исполнение с крышкой и L-образным кронштейном.
- Защиты: от короткого замыкания, перегрузки и перенапряжения.
- Защита аккумулятора от глубокого разряда.
- Защита от обратной полярности аккумулятора предохранителем.
- Сигналы состояния: AC OK и Battery Low.
- Охлаждение свободной конвекцией воздуха.
- Проверка на 100% нагрузку в процессе старения.
- Двухлетний гарантийный срок.
Области применения
- Охранные системы.
- Системы аварийного освещения.
- Сигнализация.
- Системы бесперебойного питания.
- Централизованные системы мониторинга.
- Системы контроля доступа.
Описание
Серия PSC-35 представляет собой источник питания AC/DC мощностью 35 Вт, рассчитанный на универсальный диапазон входного напряжения 90–264 В переменного тока и оснащённый встроенной функцией коррекции коэффициента мощности. Помимо основного выхода предусмотрен зарядный выход с меньшим номинальным током, предназначенный для применения в системах резервного питания. При наличии напряжения сети источник одновременно питает нагрузку и заряжает аккумулятор. При отказе сети питание нагрузки автоматически переходит на аккумулятор.
Модель PSC-35B-C выполнена в закрытом корпусе и относится к исполнению с выходом 27,6 В. Устройство рассчитано на применение в системах безопасности, где требуется основное питание, резервирование от аккумулятора, а также выдача сигналов аварийного состояния. Для интеграции в систему предусмотрены сигналы AC OK и Battery Low, реализованные на транзисторных выходах с открытым коллектором.
Таблица параметров
Выход
| Параметр | Значение |
| Модель | PSC-35B-C |
| Номер выхода | CH1 |
| Выходное напряжение | 27,6 В |
| Номинальный ток | 0,85 А |
| Диапазон тока | 0–1,3 А |
| Номинальная мощность | 35,88 Вт |
| Пульсации и шум | 240 мВ п-п |
| Диапазон подстройки напряжения | 24–29 В |
| Допуск напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Выход CH2 | 13,8 В, 0,45 А; для модели PSC-35B-C по таблице исполнения резервного выхода |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока, 127–370 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| КПД, тип. | 86% |
| Входной ток, тип. | 0,5 А при 230 В переменного тока; 0,75 А при 115 В переменного тока |
| Пусковой ток, тип. | Холодный старт: 40 А при 230 В переменного тока; 20 А при 115 В переменного тока |
| Ток утечки | <1 мА при 240 В переменного тока |
| Время запуска и нарастания | 800 мс, 50 мс при 230 В переменного тока; 1600 мс, 50 мс при 115 В переменного тока при полной нагрузке |
| Время удержания | 50 мс при 230 В переменного тока; 10 мс при 115 В переменного тока при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 105–150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения причины |
| Перенапряжение по выходу | CH1: 28,98–39,5 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения с восстановлением после повторного включения |
| Отключение аккумулятора по низкому напряжению | 10 ±0,5 В |
| Порог сигнала Battery Low | Напряжение аккумулятора ниже 11 В |
Сигналы и функции
| Параметр | Значение |
| AC OK | Выход с открытым коллектором, состояние ON: AC OK; OFF: отказ AC; ток стока до 30 мА при 50 В постоянного тока |
| Battery Low | Выход с открытым коллектором, состояние ON: низкий заряд аккумулятора; OFF: аккумулятор в норме; ток стока до 30 мА при 50 В постоянного тока |
| Логика AC OK | Низкий уровень при включённом источнике; высокий уровень или разомкнуто при выключении источника |
| Логика Battery Low | Низкий уровень при напряжении батареи ниже порога; высокий уровень или разомкнуто при напряжении батареи выше порога |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | -20…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C от 0 до 50 °C на выходе CH1 |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 approved |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, light industry level, criteria A, EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность
| Параметр | Значение |
| MTBF | 658,4 тыс. ч минимум, расчёт по MIL-HDBK-217F (25 °C) |
Габариты и конструктив
| Параметр | Значение |
| Исполнение PCB | 84,6 × 50,8 × 24 мм |
| Исполнение в корпусе | 86,4 × 59,6 × 30 мм |
| Масса PCB | 0,092 кг |
| Масса в корпусе | 0,145 кг |
| Упаковка PCB | 90 шт.; 9,28 кг; 0,97 куб. фута |
| Упаковка в корпусе | 100 шт.; 15,5 кг; 1,03 куб. фута |
Примечания
- Все параметры, если не указано иное, измеряются при 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода, оконцованного конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, регулировку по линии и регулировку по нагрузке.
- Время запуска измеряется при первом холодном включении. Повторное включение/выключение питания может увеличить время запуска.
- Выходной конденсатор не должен быть короткозамкнут.
- Радиатор HS1 должен иметь безопасный зазор изоляции относительно системного корпуса.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
- Снижение допустимой нагрузки по температуре: 3,5% на каждые 1000 м для моделей с вентиляторным охлаждением при температуре выше 2000 м; для моделей без вентилятора — 5% на каждые 1000 м при температуре выше 2000 м.
