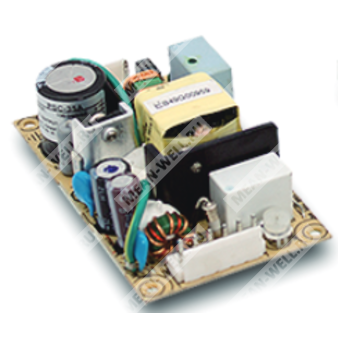

PSC-35B - импульсный AC/DC источник питания 35 Вт с зарядным устройством аккумулятора и функцией резервного питания.
Краткое назначение: обеспечивает основное питание нагрузки, заряд аккумулятора и автоматическое резервирование при пропадании сети переменного тока.
Расшифровка партномера
| Обозначение | Расшифровка |
| PSC | Серия источников питания PSC |
| 35 | Номинальная мощность 35 Вт |
| B | Исполнение с выходным напряжением 27,6 В |
Назначение
PSC-35B представляет собой источник питания переменного/постоянного тока мощностью 35 Вт с встроенным зарядным устройством аккумулятора и логикой резервного питания. Устройство предназначено для питания нагрузок в системах безопасности, аварийного освещения, сигнализации, централизованного мониторинга и систем бесперебойного питания. При наличии сетевого напряжения источник одновременно питает нагрузку и заряжает аккумулятор. При отказе сети питание автоматически передается от аккумулятора.
Особенности
- Универсальный вход переменного тока.
- Встроенная функция зарядного устройства аккумулятора и резервирования.
- Компактное исполнение печатной платы 3,3" x 2".
- Варианты исполнения: печатная плата и закрытое исполнение с L-образным кронштейном и крышкой.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Защита аккумулятора от глубокого разряда и от обратной полярности через предохранитель.
- Сигналы состояния AC OK и Battery Low.
- Охлаждение за счет свободной конвекции воздуха.
- 100% испытание на прогон под полной нагрузкой.
Применение
- Системы безопасности.
- Системы аварийного освещения.
- Системы сигнализации.
- Системы бесперебойного питания.
- Централизованные системы мониторинга.
- Системы контроля доступа.
Описание
Серия PSC-35 представляет собой источник питания безопасности мощностью 35 Вт класса AC/DC с универсальным диапазоном входного напряжения 90...264 В AC и встроенной функцией PFC. Помимо основного выхода, предусмотрен зарядный выход с меньшим номинальным током для резервного применения в системах, где требуется поддержка нагрузки при исчезновении сети. Источник обеспечивает эффективность до 86% и способен работать при естественной конвекции в широком температурном диапазоне. Серия оснащена функциями сигнализации состояния сети и аккумулятора, а также релейным интерфейсом, упрощающим построение системы.
Основные параметры PSC-35B
| Параметр | Значение |
| Выходное напряжение CH1 | 27,6 В |
| Номинальный ток CH1 | 0,85 А |
| Диапазон регулировки тока | 0...1,3 А |
| Номинальная мощность | 35,88 Вт |
| Пульсации и шум | 240 мВ п-п |
| Диапазон регулировки напряжения | CH1: 24...29 В |
| Допуск по напряжению | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В AC, 127...370 В DC |
| Диапазон частоты | 47...63 Гц |
| КПД, тип. | 84% |
| Пусковой ток, тип. | 20 А / 115 В AC; 40 А / 230 В AC, холодный запуск |
| Ток сети, тип. | 0,75 А / 115 В AC; 0,5 А / 230 В AC |
| Ток утечки | <1 мА / 240 В AC |
| Время удержания | 50 мс / 230 В AC; 10 мс / 115 В AC при полной нагрузке |
| Время запуска и нарастания | 800 мс, 50 мс / 230 В AC; 1600 мс, 50 мс / 115 В AC при полной нагрузке |
Выход
| Параметр | Значение |
| Канал 1 | 27,6 В / 0,85 А |
| Диапазон тока CH1 | 0...1,3 А |
| Канал 2 | 13,8 В / 0,45 А |
| Выходная мощность | 35,88 Вт |
| Пульсации и шум, тип. | 240 мВ п-п |
Защита
| Параметр | Значение |
| Перегрузка | 105...150% от номинальной выходной мощности; режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | CH1: 28,98...39,5 В; отключение выходного напряжения с восстановлением после повторного включения |
| Отключение аккумулятора | 10 ±0,5 В |
| Отключение по низкому напряжению аккумулятора | <11 В |
| Отключение по низкому напряжению аккумулятора для 24 В системы | <22 В |
Сигнальные функции
| Параметр | Значение |
| AC OK | Выход TTL с открытым коллектором; ON: AC OK, OFF: AC Fail; ток стока до 30 мА при 50 В DC |
| Battery Low | Выход TTL с открытым коллектором; ON: Battery Low, OFF: Battery OK; ток стока до 30 мА при 50 В DC |
| Логика AC OK | Низкий уровень при включении источника питания; высокий уровень или разомкнуто при внешнем напряжении до 50 В |
| Логика Battery Low | Низкий уровень при напряжении аккумулятора ниже 11 В; высокий уровень при напряжении выше 11 В |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30...+70 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения | -20...+85 °C |
| Влажность хранения | 10...95% RH |
| Температурный коэффициент | ±0,03%/°C, в диапазоне 0...50 °C на выходе CH1 |
| Вибрация | 10...500 Гц, 2G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, одобрение EAC TP TC 004 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, уровень light industry, критерий A, EAC TP TC 020 |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 658,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты печатной платы | 84,6 × 50,8 × 24 мм |
| Габариты закрытого исполнения | 86,4 × 59,6 × 30 мм |
| Масса печатной платы | 0,092 кг |
| Масса закрытого исполнения | 0,145 кг |
| Упаковка печатной платы | 90 шт. / 9,28 кг / 0,97 куб.фута |
| Упаковка закрытого исполнения | 100 шт. / 15,5 кг / 1,03 куб.фута |
Примечания
- Все параметры не специально отмеченные измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц полосой пропускания с использованием 12-дюймового витого провода, оконцованного конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск настройки, нестабильность по сети и по нагрузке.
- Время запуска измеряется при первом холодном пуске. Повторное включение источника питания может увеличить время запуска.
- Сигналенейный вход HS1, HS2 не должен быть закорочен.
- HS1, HS2 должны иметь безопасную дистанцию изоляции относительно корпуса системы.
- Заземление обязательно.
- Выводы -V и Bat- не должны быть закорочены.
- При температуре окружающей среды выше 35 °C для исполнения с вентиляторами и выше 5 °C для исполнения с вентилятором или при высоте эксплуатации более 2000 м требуется дерейтинг.
