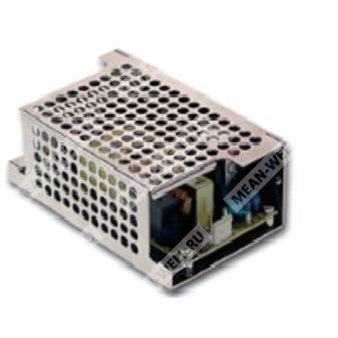

PSC-60A-C - источник питания мощностью 60 Вт с функцией резервного питания и зарядным устройством аккумулятора.
Назначение и особенности
PSC-60A-C — импульсный AC/DC источник питания серии PSC-60 с одноканальным выходом и встроенной функцией зарядного устройства аккумулятора для построения систем бесперебойного питания. Устройство предназначено для питания нагрузки от сети переменного тока с одновременным зарядом аккумулятора, а при пропадании сети обеспечивает автоматический переход на резервное питание от батареи.
Серия предусматривает варианты исполнения для установки на печатную плату и в закрытом корпусе. Для модификации PSC-60A-C используется исполнение с корпусом и конфигурация, соответствующая версии PSC-60A.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| PSC | Серия источников питания с функцией резервного питания и зарядом аккумулятора |
| 60 | Номинальная мощность 60 Вт |
| A | Модификация с выходным напряжением 13,8 В |
| C | Исполнение в закрытом корпусе |
Выходные параметры
| Параметр | Значение |
|---|
| Модель | PSC-60A-C |
| Выходной канал | CH1 |
| Номинальное выходное напряжение | 13,8 В |
| Номинальный выходной ток | 2,8 А |
| Диапазон регулировки выходного тока | 0…4,3 А |
| Номинальная мощность | 59,34 Вт |
| Пульсации и шум | 120 мВ п-п |
| Диапазон регулировки выходного напряжения | CH1: 12…15 В |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 800 мс, 50 мс / 230 В AC; 1600 мс, 50 мс / 115 В AC при полной нагрузке |
| Время удержания | 50 мс / 230 В AC; 10 мс / 115 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90…264 В AC, 127…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| КПД, тип. | 84% |
| Пусковой ток, тип. | Холодный старт: 30 А / 115 В AC, 60 А / 230 В AC |
| Ток утечки | <1 мА / 240 В AC |
| Потребляемый ток переменного входа, тип. | 1,6 А / 115 В AC; 1 А / 230 В AC |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 105…150% от номинальной выходной мощности; тип защиты — hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | CH1: 14,49…18,63 В; тип защиты — hiccup, автоматическое восстановление после устранения неисправности |
| Отключение аккумулятора | 10,5 ±0,5 В |
| Защита аккумулятора | Низкое напряжение аккумулятора: <11 В |
Функции
| Функция | Параметр |
|---|
| AC OK | Выход с открытым коллектором TTL; состояние ON: AC OK, OFF: AC Fail; ток стока до 30 мА при 50 В DC |
| Battery Low | Выход с открытым коллектором TTL; состояние ON: Battery Low, OFF: Battery OK; ток стока до 30 мА при 50 В DC |
| Порог сигнала Battery Low | Низкое напряжение аккумулятора: <11 В |
Параметры окружающей среды
| Параметр | Значение |
|---|
| Рабочая температура | -20…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) на выходе CH1 |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Показатели надежности и безопасности
| Параметр | Значение |
|---|
| MTBF | 3681,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 589,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, соответствие EAC TP TC 004 |
| Стандарты ЭМС, излучение | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Стандарты ЭМС, помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Механические параметры
| Параметр | Значение |
|---|
| Габариты корпуса | 103,4 × 62 × 37 мм |
| Масса изделия | 0,29 кг |
| Упаковка | 45 шт.; 14 кг; 0,63 куб. фута |
| Исполнение | Закрытый корпус |
Подключение
| Разъём | Назначение | Контакт |
|---|
| CN1 | Вход переменного тока | 1 — AC/N; 2 — без вывода; 3 — AC/L |
| CN2 | Выход постоянного тока и аккумулятор | 1 — DC output +; 2 — AC OK; 3 — Battery -; 4 — Battery +; 5 — DC output +; 6 — DC output COM |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконечной на 0,1 мкФ и 47 мкФ параллельных конденсаторов.
- Допуск включает установку, регулировку линии и регулировку нагрузки.
- Время установки измеряется при первом холодном запуске. При повторном включении источник питания может увеличить время установки.
- Тепловой режим HS1, HS2 не должен быть короткозамкнут.
- HS1 и HS2 должны иметь безопасный изоляционный зазор относительно корпуса системы.
- Для лучшей ЭМС необходимо обеспечить электрическое соединение между M1, M2 и шасси.
- Источник питания считается компонентом, который будет устанавливаться в конечное оборудование. Все испытания ЭМС выполняются при монтаже на металлическую пластину 360 мм × 360 мм с толщиной 1 мм.
- Финальное оборудование должно повторно подтверждать соответствие директивам ЭМС.
- При использовании на высотах более 2000 м требуется снижение температуры окружающей среды: 3,5 °C / 1000 м для моделей с вентилятором и 5 °C / 1000 м для моделей без вентилятора.
