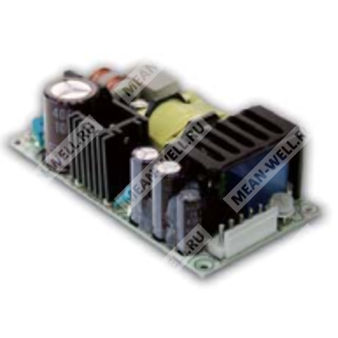

PSC-60A - источник питания 60 Вт с функцией резервного питания от аккумулятора для 13,8 В систем.
PSC-60A — импульсный источник питания с одним выходом и встроенным зарядным устройством аккумулятора, предназначенный для работы в составе систем резервного питания и ИБП-функции. Устройство обеспечивает питание нагрузки от сети переменного тока, автоматический переход на питание от аккумулятора при пропадании сети, а также сигнализацию состояния сети и аккумулятора.
Расшифровка обозначения PSC-60A
| Позиция в обозначении | Расшифровка |
| PSC | Серия источников питания с зарядом аккумулятора и функцией резервирования |
| 60 | Номинальная мощность 60 Вт |
| A | Вариант на 13,8 В с двухканальной конфигурацией выходов для резервного питания |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Резервное питание нагрузки от аккумулятора при исчезновении сети.
- Встроенное зарядное устройство аккумулятора.
- Сигналы состояния «AC OK» и «Battery Low».
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Проверка на 100% полной нагрузки.
- Подходит для исполнения на плате и в закрытом корпусе.
Назначение
Источник применяется в системах промышленной автоматики, охранно-пожарных системах, телекоммуникационном и другом оборудовании, где требуется постоянное питание с резервированием от аккумулятора и контроль состояния сети.
Выходные параметры
| Параметр | Значение для PSC-60A |
| Выход 1 | CH1 |
| Номинальное напряжение | 13,8 В |
| Номинальный ток | 2,8 А |
| Диапазон тока | 0 ~ 4,3 А |
| Номинальная мощность | 59,34 Вт |
| Пульсации и шум | 120 мВ п-п |
| Диапазон подстройки напряжения | CH1: 12 ~ 15 В |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска, нарастания | 800 мс, 50 мс / 230 В перем. тока при полной нагрузке |
| Время удержания | 50 мс / 230 В перем. тока, 10 мс / 115 В перем. тока при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 127 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД | 84% тип. |
| Потребляемый входной ток | 1,6 А / 115 В переменного тока; 1 А / 230 В переменного тока |
| Пусковой ток | 30 А / 115 В переменного тока; 60 А / 230 В переменного тока, холодный пуск |
| Ток утечки | <1 мА / 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности; режим hiccup, восстановление автоматически после устранения неисправности |
| Перенапряжение | 14,49 ~ 18,63 В; режим hiccup, восстановление автоматически после устранения неисправности |
| Отключение аккумулятора при низком напряжении | 10,5 ±0,5 В |
Функции
| Параметр | Значение |
| Сигнал «AC OK» | Выход с открытым коллектором TTL; включено — AC OK, выключено — AC Fail; ток стока до 30 мА при 50 В постоянного тока |
| Сигнал «Battery Low» | Выход с открытым коллектором TTL; включено — Battery Low, выключено — Battery OK; ток стока до 30 мА при 50 В постоянного тока |
| Порог «Battery Low» | Напряжение аккумулятора менее 11 В |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ~ +70 °C, с учётом дерейтинг-кривой |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения и влажность | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) по выходу CH1 |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам
| Параметр | Значение |
| Безопасность | UL62368-1, TUV BS EN/EN62368-1, одобрение EAC TP TC 004 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Иммунитет ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 3681,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 589,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габаритные размеры и масса
| Исполнение | Размеры | Масса | Упаковка |
| Плата (PCB) | 101,6 × 50,8 × 29 мм | 0,13 кг | 96 шт. / 13,5 кг / 1,39 CUFT |
| В закрытом корпусе | 103,4 × 62 × 37 мм | 0,29 кг | 45 шт. / 14 кг / 0,63 CUFT |
Подключение
Входной разъём AC: JST B3P-VH или эквивалент.
| Контакт | Назначение |
| 1 | AC/N |
| 2 | Нет контакта |
| 3 | AC/L |
Выходной разъём DC: JST B6P-VH или эквивалент.
| Контакт | Назначение |
| 1 | Выход DC + |
| 2 | Сигнал «AC OK» |
| 3 | Аккумулятор - |
| 4 | Аккумулятор + |
| 5 | Выход DC + |
| 6 | Выход DC COM |
Примечания
| 1 | Все параметры, не отмеченные специально, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары проводов длиной 12 дюймов с параллельно подключенным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установку, регулировку линии и регулировку нагрузки. |
| 4 | Время установки измеряется при первом включении. При повторном запуске блока питания время может увеличиваться. |
| 5 | Радиатор HS1 не может быть закорочен. |
| 6 | Радиатор HS2 не может быть закорочен. |
| 7 | Для лучшей ЭМС необходимо обеспечить электрическое соединение между M1, M2 и шасси заземления. |
| 8 | Плавкий предохранитель должен быть установлен внутри готового изделия. |
| 9 | Все испытания по ЭМС выполнены при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм; конечное оборудование должно повторно подтверждать соответствие директивам ЭМС. |
| 10 | Температура окружающей среды дерейтинг-кривой: 3,5 °C / 1000 м для моделей без вентиляции и 5 °C / 1000 м для моделей с вентилятором при высоте установки выше 2000 м (6500 футов). |
