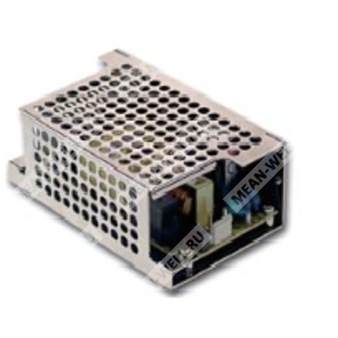

PSC-60B-C
PSC-60B-C - импульсный источник питания 60 Вт с функцией резервирования и зарядом аккумулятора для промышленной аппаратуры.
Назначение: AC/DC источник питания с резервированием от аккумулятора, предназначенный для питания нагрузки и автоматического перехода на батарею при пропадании сети.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| PSC | Серия источников питания Mean Well PSC с функцией UPS и зарядом аккумулятора |
| 60 | Номинальная мощность 60 Вт |
| B | Исполнение для 24 В системы с двумя каналами: 27,6 В и 13,8 В |
| -C | Закрытое исполнение корпуса |
Краткое описание
Серия PSC-60 представляет собой источники питания 60 Вт с зарядным устройством аккумулятора и функцией резервного питания. При наличии сети устройство одновременно питает нагрузку и заряжает батарею, а при исчезновении сети автоматически переводит нагрузку на аккумулятор. Предусмотрены сигналы состояния «AC OK» и «Battery Low», а также защиты от перегрузки, перенапряжения и низкого напряжения батареи.
Особенности
- Универсальный вход переменного тока.
- Режим резервирования нагрузки от аккумулятора.
- Индикация и сигнальные выходы состояния сети и батареи.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет естественной конвекции.
- Испытание на 100% полной нагрузке.
- 2 года гарантии в документе указаны, но в данном ответе не приводятся.
Выходные параметры
| Параметр | PSC-60B-C |
| Выход 1: номинальное напряжение | 27,6 В |
| Выход 1: номинальный ток | 1,4 А |
| Выход 1: диапазон тока | 0 – 2,15 А |
| Выход 1: номинальная мощность | 59,34 Вт |
| Выход 1: пульсации и шум | 240 мВ п-п |
| Выход 1: диапазон подстройки напряжения | 24 – 29 В |
| Выход 1: допуск по напряжению | ±1,0% |
| Выход 1: нестабильность по сети | ±0,5% |
| Выход 1: нестабильность по нагрузке | ±0,5% |
| Выход 2: номинальное напряжение | 27,6 В |
| Выход 2: номинальный ток | 0,75 А |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 – 264 В переменного тока, 127 – 370 В постоянного тока |
| Диапазон частоты сети | 47 – 63 Гц |
| КПД типовой | 84% |
| Пусковой ток | 30 А при 115 В переменного тока; 60 А при 230 В переменного тока, холодный старт |
| Ток утечки | < 1 мА при 240 В переменного тока |
| Потребляемый ток переменного тока, типовой | 1,6 А при 115 В; 1 А при 230 В |
Защиты
| Параметр | Значение |
| Перегрузка | 105 – 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение по выходу 1 | 14,49 – 18,63 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Отключение батареи | 10,5 ±0,5 В |
| Порог низкого напряжения батареи | < 11 В |
Функции
| Параметр | Значение |
| Сигнал AC OK | TTL с открытым коллектором, ON: AC OK; OFF: отсутствие сети; ток стока до 30 мА при 50 В постоянного тока |
| Сигнал Battery Low | TTL с открытым коллектором, ON: низкий заряд батареи; OFF: батарея в норме; ток стока до 30 мА при 50 В постоянного тока |
| Порог Battery Low | < 11 В |
Условия окружающей среды
| Параметр | Значение |
| Рабочая температура | -20 … +70 °C |
| Рабочая влажность | 20 – 90% RH, без конденсации |
| Температура и влажность хранения | -20 … +85 °C, 10 – 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 – 50 °C на выходе CH1 |
| Вибрация | 10 – 500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, одобрение EAC TP TC 004 |
| Стандарты ЭМС по излучению | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Стандарты ЭМС по помехоустойчивости | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Надёжность
| Параметр | Значение |
| MTBF по Telcordia SR-332 | 3681,4 тыс. ч |
| MTBF по MIL-HDBK-217F, 25 °C | 589,7 тыс. ч |
Габариты и исполнение
| Параметр | Значение |
| Исполнение | Закрытое |
| Габариты печатной платы | 101,6 × 50,8 × 29 мм |
| Габариты закрытого исполнения | 103,4 × 62 × 37 мм |
| Единица измерения чертежей | мм |
Упаковка
| Параметр | Значение |
| Масса печатной платы | 0,13 кг |
| Упаковка печатной платы | 96 шт. / 13,5 кг / 1,39 куб. фута |
| Масса закрытого исполнения | 0,29 кг |
| Упаковка закрытого исполнения | 45 шт. / 14 кг / 0,63 куб. фута |
Подключение
| Разъём входа переменного тока | CN1: JST B3P-VH или эквивалент |
| Назначение контактов CN1 | 1 — AC/N; 2 — нет контакта; 3 — AC/L |
| Сопряжённый корпус CN1 | JST VHR или эквивалент |
| Контакты CN1 | JST SVH-21T-P1.1 или эквивалент |
| Разъём выхода постоянного тока | CN2: JST B6P-VH или эквивалент |
| Назначение контактов CN2 | 1 — DC Output +; 2 — AC OK; 3 — Battery -; 4 — DC Output COM; 5 — Battery +; 6 — Battery - / служебный контакт по схеме |
| Сопряжённый корпус CN2 | JST VHR или эквивалент |
| Контакты CN2 | JST SVH-21T-P1.1 или эквивалент |
Примечания
1. Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, терминалированной параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает настройку и нестабильность по сети и нагрузке.
4. Время установки измеряется при первом холодном пуске. При недостаточной мощности входной сети время установки может увеличиваться.
5. Тепловой ограничитель HS1, HS2 не может быть закорочен.
6. Тепловой ограничитель HS1 должен иметь безопасный изоляционный зазор относительно корпуса системы.
7. Для лучшей ЭМС-производительности требуется обеспечить электрическое соединение между M1, M2 и шасси с заземлением.
8. Прибор предназначен для встраивания в конечное оборудование; испытания ЭМС выполняются в составе конечного изделия.
9. При производстве рекомендуется ориентироваться на действующее заявление по ЭМС для компонентов питания.
10. Температурное снижение характеристик: для моделей без вентилятора — снижение при 50 °C и выше; для моделей с вентилятором — снижение при 70 °C и выше.
11. Температурный режим по амплитуде 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м.
Схема применения
Рекомендуемое подключение предусматривает использование аккумуляторной батареи A: 12 В или B: 24 В в зависимости от исполнения, а также подключение нагрузки через выходные клеммы постоянного тока. При нормальном наличии сети источник питания заряжает аккумулятор и одновременно питает нагрузку. При исчезновении сети батарея автоматически обеспечивает питание нагрузки.
