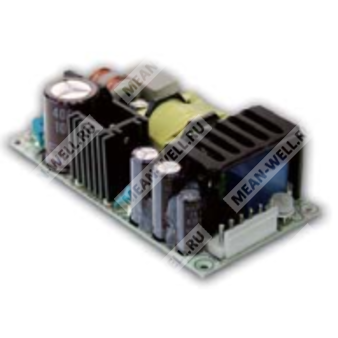

PSC-60B - импульсный источник питания 60 Вт с двухканальным выходом и функцией резервного питания.
Назначение: AC/DC источник питания серии PSC-60 с функцией зарядного устройства аккумулятора и обеспечением резервного питания нагрузки при пропадании сети.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| PSC | Серия источников питания Mean Well PSC с функцией UPS и зарядом аккумулятора |
| 60 | Номинальная мощность 60 Вт |
| B | Исполнение на 24 В с двумя выходными каналами: 27,6 В и 13,8 В |
Краткое описание серии
Устройство предназначено для питания нагрузки от сети переменного тока с одновременным зарядом резервной батареи. При исчезновении сетевого напряжения питание нагрузки автоматически переключается на аккумулятор. Серия включает сигнализацию состояния сети и батареи через TTL-выходы с открытым коллектором.
Основные особенности
- Универсальный вход сети переменного тока.
- Полный диапазон входного напряжения.
- Два выходных канала: основное напряжение питания и напряжение для аккумулятора.
- Функция резервного питания.
- Защита от перегрузки, перенапряжения и неправильного режима аккумулятора.
- Сигналы «Сеть в норме» и «Низкий заряд батареи».
- Охлаждение за счёт естественной конвекции воздуха.
- Испытание при полной нагрузке 100%.
Электрические параметры
Выход
| Параметр | Значение |
| Модель | PSC-60B |
| Выходной канал 1 | CH1 |
| Номинальное напряжение CH1 | 27,6 В |
| Номинальный ток CH1 | 1,4 А |
| Диапазон тока CH1 | 0...2,15 А |
| Номинальная мощность | 59,34 Вт |
| Пульсации и шум CH1, максимум | 240 мВп-п |
| Диапазон подстройки напряжения CH1 | 24...29 В |
| Допуск выходного напряжения | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Выходной канал 2 | CH2 |
| Номинальное напряжение CH2 | 27,6 В |
| Номинальный ток CH2 | 0,75 А |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В переменного тока; 127...370 В постоянного тока |
| Диапазон частоты | 47...63 Гц |
| Типовой КПД | 84% |
| Типовой входной ток | 1,6 А при 115 В переменного тока; 1 А при 230 В переменного тока |
| Типовой пусковой ток | 30 А при холодном старте и 115 В переменного тока; 60 А при 230 В переменного тока |
| Ток утечки | <1 мА при 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 105...150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе CH1 | 14,49...18,63 В |
| Тип защиты от перенапряжения | Hiccup, автоматическое восстановление после устранения неисправности |
| Отключение батареи | 10,5 ±0,5 В |
| Низкий уровень батареи | <22 В |
| Тип защиты батареи | Защита предохранителем |
Функции
| Параметр | Значение |
| AC OK | TTL-выход с открытым коллектором; состояние ON: сеть в норме; OFF: отказ сети; ток стока до 30 мА при 50 В постоянного тока |
| Battery Low | TTL-выход с открытым коллектором; состояние ON: низкий уровень батареи; OFF: батарея в норме; ток стока до 30 мА при 50 В постоянного тока |
| Порог низкого напряжения батареи | <11 В |
| Режим работы при наличии сети | Одновременный заряд батареи и питание нагрузки |
| Режим работы при пропадании сети | Переход на питание нагрузки от батареи |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20...+70 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -20...+85 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C от 0 до 50 °C по выходу CH1 |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Требования безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, соответствие EAC TP TC 004 |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм при 500 В постоянного тока и 25 °C, 70% RH |
Механические параметры
| Параметр | Значение |
| Габариты печатного исполнения | 101,6 × 50,8 × 29 мм |
| Габариты закрытого исполнения | 103,4 × 62 × 37 мм |
| Габариты в исходной таблице | PCB: 101,6 × 50,8 × 29 мм; Enclosed type: 103,4 × 62 × 37 мм |
| Монтаж | Платное исполнение и закрытое исполнение |
Упаковка
| Вариант | Масса | Количество в упаковке | Масса упаковки | Объём упаковки |
| PCB | 0,13 кг | 96 шт. | 13,5 кг | 1,39 CUFT |
| Enclosed type | 0,29 кг | 45 шт. | 14 кг | 0,63 CUFT |
Надёжность
| Параметр | Значение |
| MTBF | 3681,4 тыс. часов минимум по Telcordia SR-332 (Bellcore) |
| MTBF | 589,7 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Подключение
| Разъём | Назначение |
| CN1 | Вход переменного тока |
| CN2 | Выход постоянного тока и подключение аккумулятора |
Назначение выводов
| Разъём | Контакт | Назначение |
| CN1 | 1 | AC/N |
| CN1 | 2 | Нет контакта |
| CN1 | 3 | AC/L |
| CN2 | 1 | Выход постоянного тока + |
| CN2 | 2 | AC OK |
| CN2 | 3 | Battery - |
| CN2 | 4 | Battery + |
| CN2 | 5 | DC Output + |
| CN2 | 6 | DC Output COM |
Примечания
- Если не указано особо, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц, с использованием витой пары длиной 12 дюймов, терминалированной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установочный допуск, нестабильность по сети и нестабильность по нагрузке.
- Время установления измеряется при первом холодном запуске; при понижении входного напряжения время установления может увеличиваться.
- Тепловое значение HS1 не должно быть короткозамкнуто.
- Тепловое значение HS2 не должно быть короткозамкнуто.
- Для лучшей ЭМС необходимо обеспечить электрическое соединение между M1, M2 и шасси заземления.
- Температура окружающей среды для номинальной мощности составляет 3,5 °C/1000 м для моделей с вентиляторным охлаждением и 5 °C/1000 м для моделей с естественной конвекцией выше 2000 м.
