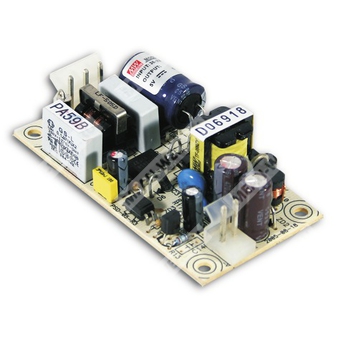

PSD-05-12 - изолированный DC-DC преобразователь мощностью 5 Вт для питания промышленной электроники.
Расшифровка партномера
| Позиция | Расшифровка |
| PSD | Серия изолированных DC-DC преобразователей Mean Well |
| 05 | Номинальная мощность 5 Вт |
| 12 | Выходное напряжение 12 В |
Краткое описание
PSD-05-12 — это одновыходной изолированный DC-DC преобразователь серии PSD-05 с фиксированным выходом 12 В, предназначенный для преобразования постоянного напряжения широкого диапазона в стабилизированное питание нагрузки в промышленной и аппаратной электронике. Модуль рассчитан на монтаж в составе оборудования, содержит встроенный EMI-фильтр, имеет защиту от перегрузки, перенапряжения и перегрева, а также обеспечивает гальваническую развязку между входом и выходом.
Особенности
- Широкий диапазон входного напряжения 2:1.
- Встроенный EMI-фильтр, низкий уровень пульсаций и шума.
- Испытание на 100% полной нагрузке.
- Фиксированная частота коммутации 67 кГц.
- Низкая стоимость и высокая надежность.
- Гальваническая развязка входа и выхода.
Область применения
Модуль предназначен для применения в промышленной электронике, системах автоматики, телекоммуникационном и измерительном оборудовании, а также в составе устройств, требующих локального стабилизированного питания от источника постоянного напряжения.
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный выходной ток | 0,45 А |
| Диапазон тока нагрузки | 0…0,5 А |
| Номинальная мощность | 5,4 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск выходного напряжения | ±2,0 % |
| Линейная стабилизация | ±1,0 % |
| Стабилизация по нагрузке | ±1,0 % |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 36…72 В DC |
| КПД типовое | 78 % |
| Ток потребления типовой | 0,15 А при 48 В |
| Время запуска, нарастания, удержания | 1,2 с, 20 мс, — при полной нагрузке |
Защиты
| Параметр | Значение |
| Перегрузка | Свыше 105 % от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока по схеме foldback, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75…6,75 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев | Режим hiccup, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10…+60 °C |
| Рабочая влажность | 20…90 % RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95 % RH |
| Температурный коэффициент | ±0,05 %/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | 2,0 кВ AC между входом и выходом |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70 % RH |
ЭМС и безопасность
| Параметр | Значение |
| Излучаемые и кондуктивные помехи | Соответствие EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Устойчивость к помехам | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-6, EN61000-4-8, ENV50204, EN55024, EN61000-6-1, уровень light industry, критерий A, EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 004 approved |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 75 × 40 × 20 мм (Д × Ш × В) |
| Упаковка | 50 шт.; 120 шт. / 6,25 кг / 0,57 куб. фута |
| Степень монтажной компоновки | Корпусное исполнение для установки в составе оборудования |
Разъемы
| Назначение | Обозначение | Контакты | Назначение контактов |
| Выходной разъем | CN1 | 2 контакта | 1 — +V, 2 — -V |
| Входной разъем | CN2 | 3 контакта | 1 — FG, 2 — -V, 3 — +V |
Структурная схема
Структурно устройство содержит EMI-фильтр, выпрямители и фильтр, узел силовой коммутации с PWM-управлением, развязывающий трансформатор, выходные выпрямители и фильтр, а также цепь контроля и детектирования.
Частота преобразования
| Параметр | Значение |
| Частота коммутации | 67 кГц |
Примечания
1. Все параметры, если не указано иное, измеряются при входном напряжении 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и параллельным конденсатором 47 мкФ.
3. Допуск включает настройку, линейную стабилизацию и стабилизацию по нагрузке.
4. Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Испытания по ЭМС выполнялись при монтаже на металлической пластине 230 × 230 мм толщиной 1 мм. При необходимости конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
5. Производная допустимая температура окружающей среды: снижение на 3,5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
