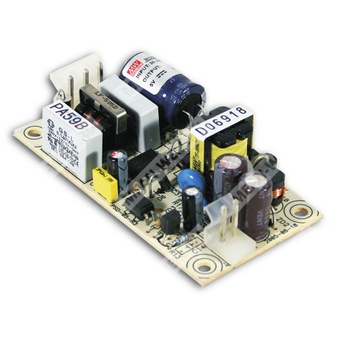

PSD-05-24 - преобразователь постоянного тока в постоянный ток с одним выходом 24 В для промышленного применения.
Расшифровка партномера
| Позиция | Расшифровка |
| PSD | Серия преобразователей DC-DC Mean Well PSD |
| 05 | Номинальная выходная мощность 5 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Назначение и особенности
PSD-05-24 представляет собой компактный изолированный модульный DC-DC преобразователь с одним выходом, предназначенный для питания промышленной электронной аппаратуры от бортовых и технологических источников постоянного тока. Модуль рассчитан на широкий диапазон входного напряжения, имеет встроенные функции защиты, низкий уровень пульсаций, а также фиксированную частоту преобразования 67 кГц.
Основные особенности
- Широкий диапазон входного напряжения 2:1.
- Встроенная защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенный EMI-фильтр, низкий уровень пульсаций.
- Испытание при 100% полной нагрузке.
- Фиксированная частота переключения 67 кГц.
- Низкая стоимость, высокая надёжность.
- 2-кратная изоляция между входом и выходом.
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный выходной ток | 0,22 А |
| Диапазон выходного тока | 0 ~ 0,25 А |
| Номинальная выходная мощность | 5,28 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Регулирование по сети | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Время установки, нарастания и удержания | 1,2 с, 20 мс, --- при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 36 ~ 72 В постоянного тока |
| КПД, тип. | 78% |
| Потребляемый ток, тип. | 0,15 А / 48 В |
Защита
| Параметр | Значение |
| Перегрузка | Свыше 105% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока с обратной характеристикой, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 27,6 ~ 32,4 В |
| Тип защиты от перенапряжения | Режим прерывистой работы, автоматическое восстановление после устранения неисправности |
| Перегрев | Режим прерывистой работы, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C (см. кривую снижения мощности) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 2,0 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Эмиссия | Соответствие EN55032 (CISPR32) класс B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 6, 8; ENV50204; EN55024; EN61000-6-1; уровень light industry, критерий A, EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 004, одобрено |
Конструкция, размеры и упаковка
| Параметр | Значение |
| Габаритные размеры | 75 × 40 × 20 мм (Д × Ш × В) |
| Упаковка | 50 шт.; 120 шт. / 6,25 кг / 0,57 CUFT |
| Исполнение | Компактный модульный источник питания на печатной плате |
Подключение
| Разъём | Назначение контакта | Сопряжение |
| DC-выходной разъём CN1 | 1: +V | MOLEX 5273-02 или эквивалент |
| DC-выходной разъём CN1 | 2: -V | MOLEX 5194 или эквивалент |
| DC-входной разъём CN2 | 1: FG | MOLEX 5285-03 или эквивалент |
| DC-входной разъём CN2 | 2: -V | MOLEX 5058 или эквивалент |
| DC-входной разъём CN2 | 3: +V | MOLEX 2478 или эквивалент |
Статические характеристики
Выходные характеристики сохраняют нормированную работу в заданном диапазоне входного напряжения 36, 48 и 72 В, с допустимым уровнем нагрузки до 100% в области рабочих параметров.
Примечания
- Все параметры, если не указано иное, измерены при входе 48 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте полосы 20 МГц с использованием 12-дюймового витого провода, оканчивающегося параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по сети и по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- Рекомендуемая методика испытаний ЭМС: см. руководство по испытаниям ЭМС на сайте Mean Well.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
