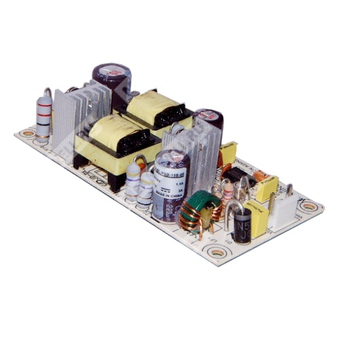

PSD-15A-12 - компактный DC-DC преобразователь 15 Вт с одним выходом 12 В для промышленного применения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| PSD | Серия DC-DC источников питания Mean Well PSD |
| 15 | Номинальная мощность 15 Вт |
| A | Исполнение по входному диапазону: A |
| 12 | Выходное напряжение 12 В |
Краткое описание
PSD-15A-12 — это компактный импульсный DC-DC источник питания серии PSD-15 с одним стабилизированным выходом 12 В, предназначенный для преобразования постоянного входного напряжения в промышленной аппаратуре, системах автоматики и электронной технике.
Основные особенности
- Выходная мощность 15 Вт.
- Один выход 12 В.
- Широкий входной диапазон для исполнения A: 9,2…18 В DC.
- Естественное охлаждение за счет свободной конвекции воздуха.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Проверка при 100% полной нагрузке.
- Низкая стоимость и повышенная надежность.
- Компактное исполнение для встраиваемого монтажа.
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 1,25 А |
| Диапазон тока | 0…1,25 А |
| Номинальная мощность | 15 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск по напряжению | ±1,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Уставка защиты от перенапряжения | 5,75…6,75 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9,2…18 В DC |
| Время запуска, нарастания и удержания | 2,5 с, 25 мс, ---- / 12 В DC / 24 В DC / 48 В DC при полной нагрузке |
| Пусковой ток | 1,9 А / 12 В DC; 0,9 А / 24 В DC; 0,45 А / 48 В DC |
| Частота преобразования | 100 кГц |
Эффективность и потребление
| Параметр | Значение |
| КПД типовое | 74% |
Защита
| Параметр | Значение |
| Перегрузка | 105…150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75…6,75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10…+60 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура хранения и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,05%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 2,0 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС
| Параметр | Значение |
| Помехоэмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-6, EN61000-4-8, EN55035, EN61000-6-1, уровень light industry, BS EN/…, EAC TP TC 020 |
Надежность
| Параметр | Значение |
| MTBF | 7598,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 740,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и монтаж
| Параметр | Значение |
| Размеры | 94 × 49 × 25 мм (Д × Ш × В) |
| Крепежные отверстия | 4 отверстия диаметром 3,5 мм |
Подключение
| Разъем | Назначение | Контакт | Обозначение |
| Входной разъем CN1 | JST B3P-VH или эквивалент | 1 | -V |
| Входной разъем CN1 | JST B3P-VH или эквивалент | 2 | Нет контакта |
| Входной разъем CN1 | JST B3P-VH или эквивалент | 3 | +V |
| Выходной разъем CN2 | JST B2P-VH или эквивалент | 1 | -V |
| Выходной разъем CN2 | JST B2P-VH или эквивалент | 2 | +V |
Упаковка
| Параметр | Значение |
| Масса | 81 г |
| Количество в упаковке | 120 шт. |
| Масса упаковки | 10,72 кг |
| Объем упаковки | 0,9 куб. фута |
Примечания
- Все параметры, не указанные особо, измеряются при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуски включают допуск уставки, линейной стабилизации и стабилизации по нагрузке.
- Источником питания следует считать компонент для установки в конечное оборудование. Испытания ЭМС выполнялись при монтаже устройства на металлической пластине 230 мм × 230 мм × 1 мм с помощью 1 мм изолятора. Окончательное оборудование должно быть дополнительно проверено на соответствие директивам ЭМС.
- Для выполнения испытаний ЭМС рекомендуется провести испытания компонента с нагрузкой.
- Температурное дерейтингование: 3,5% на 1000 м для моделей без вентилятора и 5% на 1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м.
