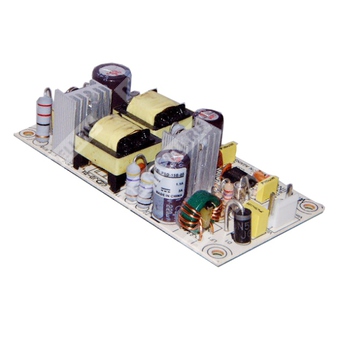

PSD-15A-24 - компактный DC-DC преобразователь 24 В для промышленного питания и систем автоматизации.
Назначение: неизолированный? Нет, в документе указано DC-DC Single Output Switching Power Supply — преобразователь постоянного тока с одним выходом для применения в промышленной электронике, телекоммуникационном и автоматизированном оборудовании.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
|---|
| PSD | Серия DC-DC источников питания Mean Well PSD |
| 15 | Номинальная мощность 15 Вт |
| A | Исполнение для входа 9,2–18 В постоянного тока |
| 24 | Выходное напряжение 24 В постоянного тока |
Основные особенности
- Одновыходовой импульсный преобразователь постоянного тока.
- Выходное напряжение: 24 В.
- Номинальная выходная мощность: 14,4 Вт.
- Ограничение по перегрузке с режимом hiccup и автоматическим восстановлением после устранения неисправности.
- Защита от перенапряжения с отключением выходного напряжения и ограничением с помощью стабилитрона.
- Естественное охлаждение за счёт свободной конвекции воздуха.
- Полная нагрузочная проверка на заводе.
- Низкие габариты и компактное исполнение.
Таблица параметров: выход
| Параметр | Значение |
|---|
| Выходное напряжение | 24 В |
| Номинальный ток | 0,6 А |
| Диапазон тока | 0…0,6 А |
| Номинальная мощность | 14,4 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±0,5% |
| Напряжение защиты от перенапряжения | 27,6…32,4 В |
Таблица параметров: вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 18…36 В постоянного тока |
| Время запуска, нарастания и удержания | 2,5 с, 25 мс, ---- / 12 ВDC / 24 ВDC / 48 ВDC при полной нагрузке |
| КПД типовой | 78% |
| Потребляемый ток типовой | 0,94 А / 24 ВDC |
Таблица параметров: защиты
| Параметр | Значение |
|---|
| Защита от перегрузки | 105%…150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Таблица параметров: условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -10…+60 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,05%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Таблица параметров: электробезопасность и ЭМС
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции | I/P-O/P: 2,0 кВАС |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 ВDC / 25 °C / 70% RH |
| Эмиссия по ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость по ЭМС | Соответствие EN61000-4-2,3,4,6,8, EN55035, EN61000-6-1, уровень для лёгкой промышленности, BS EN/ EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 004 approved |
Таблица параметров: конструкция и подключение
| Параметр | Значение |
|---|
| Габариты | 94 × 49 × 25 мм |
| Выходной разъём | JST B2P-VH или эквивалент |
| Назначение выводов выходного разъёма | 1 — -V; 2 — +V |
| Входной разъём | JST B3P-VH или эквивалент |
| Назначение выводов входного разъёма | 1 — -V; 2 — нет вывода; 3 — +V |
| Расположение и монтаж | Монтажные отверстия 4-3,5 мм |
| Частота преобразования | 100 кГц |
Таблица параметров: надёжность и логистика
| Параметр | Значение |
|---|
| MTBF | 7598,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 740,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Упаковка | 81 г; 120 шт./10,72 кг; 0,9 куб. фута |
Примечания
| № | Текст примечания |
|---|
| 1 | Все параметры, не оговорённые особо, измерены при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, терминированной конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает настройку уставки, регулировку по линии и регулировку по нагрузке. |
| 4 | Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование. Все испытания по ЭМС выполнены при монтаже на металлическую пластину 230 × 230 мм толщиной 1 мм. Конечное оборудование должно подтверждать соответствие директивам ЭМС. |
| 5 | Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м. |
