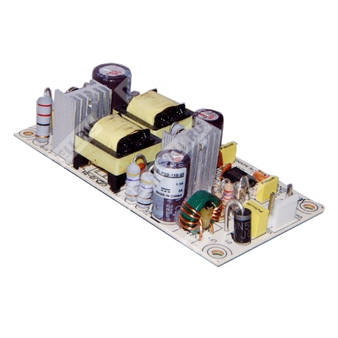

PSD-15B-05 - компактный DC-DC преобразователь 15 Вт для формирования стабилизированного выходного напряжения 5 В.
Назначение: модульный источник питания постоянного тока серии PSD-15, предназначенный для преобразования входного постоянного напряжения в стабилизированное выходное напряжение 5 В с номинальной мощностью до 15 Вт.
Расшифровка партномера
| Обозначение | Расшифровка |
| PSD | Серия DC-DC источников питания Mean Well PSD |
| 15 | Номинальная мощность 15 Вт |
| B | Исполнение по диапазону входного напряжения: 18…36 В постоянного тока |
| 05 | Номинальное выходное напряжение 5 В постоянного тока |
Краткое описание
PSD-15B-05 относится к серии PSD-15 — это одновыходной импульсный преобразователь постоянного тока с естественным воздушным охлаждением, рассчитанный на промышленное применение. Модуль обеспечивает стабилизированное выходное напряжение 5 В при мощности до 15 Вт, имеет защиту от перегрузки и перенапряжения, а также высокую устойчивость к внешним воздействиям и электромагнитным помехам.
Особенности
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Полная нагрузка в режиме burn-in.
- Низкая стоимость.
- Высокая надёжность.
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 3 А |
| Диапазон тока | 0…3 А |
| Номинальная мощность | 15 Вт |
| Пульсации и шум | 50 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±1,0% |
| КПД типовой | 78% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18…36 В постоянного тока |
| Типовое потребление входного тока | 0,94 А / 24 В |
| Время запуска, нарастания и удержания | 2,5 с, 25 мс, ---- / 12 ВDC / 24 ВDC / 48 ВDC при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 105%…150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения аварийного состояния |
| Перенапряжение | 5,75…6,75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10…+60 °C |
| Рабочая температура с учётом снижения нагрузки | См. график снижения нагрузки |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура хранения и влажность | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,05%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход–выход: 2,0 кВ AC |
| Сопротивление изоляции | Вход–выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и соответствие
| Параметр | Значение |
| Излучаемые и кондуктивные помехи | Соответствие BS EN/EN55032 (CISPR32) Класс B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-6, EN61000-4-8, EN55035, EN61000-6-1, уровень light industry, BS EN/BS EN/BS EN/ EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 004 approved |
Надёжность
| Параметр | Значение |
| MTBF | 7598,3 тыс. ч, Telcordia SR-332 (Bellcore); 740,4 тыс. ч, MIL-HDBK-217F (25 °C) |
Габариты и подключение
| Параметр | Значение |
| Размеры | 94 × 49 × 25 мм (Д × Ш × В) |
| Масса | 81 г |
| Упаковка | 120 шт. / 10,72 кг / 0,9 куб. фут |
| Выходной разъём | JST B2P-VH или эквивалент |
| Назначение выводов выходного разъёма | 1 — -V; 2 — +V |
| Входной разъём | JST B3P-VH или эквивалент |
| Назначение выводов входного разъёма | 1 — -V; 2 — без вывода; 3 — +V |
| Тип корпуса и монтаж | Компактный модульный корпус с монтажными отверстиями |
Дополнительные сведения
| Параметр | Значение |
| Рабочая частота | 100 кГц |
| Топология | Одновыходовой импульсный DC-DC преобразователь |
Примечания
- Если не указано иное, все параметры измерены при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются полосой пропускания 20 МГц с использованием витой пары длиной 12 дюймов, подключённой к выводу нагрузки, и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установку напряжения, регулирование по линии и по нагрузке.
- Серия предназначена для установки как компонент конечного оборудования; ЭМС-испытания выполняются в составе конечного изделия.
- График снижения выходной мощности необходимо учитывать при эксплуатации в зависимости от температуры окружающей среды.
- Для моделей с вентилятором и без вентилятора в документе приведены отдельные рекомендации по снижению мощности на высоте выше 2000 м.
