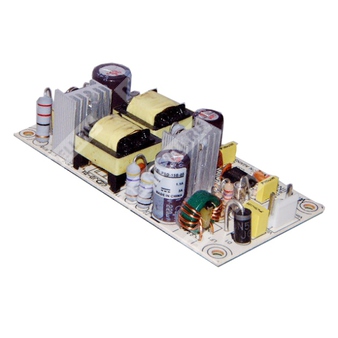

PSD-15B-24 - изолированный DC-DC преобразователь 24 В, 15 Вт для промышленного питания.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| PSD | Серия источников питания PSD |
| 15 | Номинальная мощность 15 Вт |
| B | Входное напряжение 18–36 В постоянного тока, номинал 24 В |
| 24 | Выходное напряжение 24 В постоянного тока |
Назначение и особенности
PSD-15B-24 — это одновыходный импульсный DC-DC преобразователь серии PSD-15, предназначенный для преобразования входного постоянного напряжения промышленного уровня в стабилизированное выходное напряжение 24 В при мощности до 15 Вт. Компонент выполнен в компактном исполнении с естественным воздушным охлаждением и гальванической развязкой входа и выхода.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание на 100% полной нагрузке при выходе с линии производства.
- Низкая стоимость и высокая надёжность.
- Малые габариты для встраиваемых промышленных систем.
Основные параметры
| Параметр | Значение |
| Серия | PSD-15 |
| Тип | DC-DC преобразователь с одним выходом |
| Номинальная мощность | 15 Вт |
| Частота преобразования | 100 кГц |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 0,6 А |
| Диапазон выходного тока | 0…0,6 А |
| Номинальная выходная мощность | 14,4 Вт |
| Пульсации и шум, макс. | 100 мВ пик-пик |
| Допуск по напряжению | ±2,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Установка, время нарастания, время удержания | 2,5 с, 25 мс, --- / 12 ВDC / 24 ВDC / 48 ВDC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18…36 В DC |
| КПД тип. | 78% |
| Входной ток тип. | 0,94 А при 24 В DC |
Защита
| Параметр | Значение |
| Перегрузка | 105%…150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 27,6…32,4 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −10…+60 °C (с учётом кривой снижения нагрузки) |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура хранения | −20…+85 °C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,05%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 2,0 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Эмиссия по проводимым и излучаемым помехам | Соответствие BS EN/EN55032 (CISPR32), класс B; EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-6, EN61000-4-8, EN55035, EN61000-6-1, уровень light industry; BS EN / EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 004 |
Надёжность
| Параметр | Значение |
| MTBF | 7598,3 тыс. ч мин. по Telcordia SR-332 (Bellcore); 740,4 тыс. ч мин. по MIL-HDBK-217F (25 °C) |
Размеры и конструкция
| Параметр | Значение |
| Габариты | 94 × 49 × 25 мм (Д × Ш × В) |
| Толщина печатной платы | 1,6 мм |
| Крепёжные отверстия | 4 отверстия диаметром 3,5 мм |
| Конструкция | Компактный модуль для монтажа на плату |
Разъёмы
| Цепь | Разъём | Назначение контактов |
| Вход DC (CN1) | JST B3P-VH или эквивалент | 1 — −V; 2 — без вывода; 3 — +V |
| Выход DC (CN2) | JST B2P-VH или эквивалент | 1 — −V; 2 — +V |
Упаковка
| Параметр | Значение |
| Масса | 81 г |
| Количество в упаковке | 120 шт. |
| Масса упаковки | 10,72 кг |
| Объём упаковки | 0,9 куб. фут. |
Примечания
1. Все параметры, не оговорённые особо, измеряются при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной ёмкости 0,1 мкФ и 47 мкФ.
3. Допуск включает настройку, нестабильность по линии и нестабильность по нагрузке.
4. Источник питания относится к конечному оборудованию; все испытания ЭМС проводятся после монтажа устройства в металлическую пластину 230 мм × 230 мм × 1 мм с резьбовым соединением и подтверждаются для штатной компоновки конечного изделия.
5. Дерейтинг по температуре окружающей среды: 3,5% / 1000 м без вентиляторов и 5% / 1000 м с вентилятором при высоте эксплуатации выше 2000 м (6500 футов).
