PSD-15C-05
нет на складе

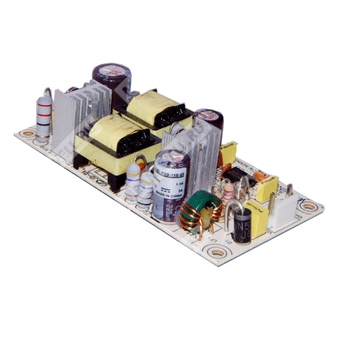

PSD-15C-05 - DC-DC преобразователь с одним выходом 5 В для промышленного применения.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| PSD | Серия | Серия импульсных DC-DC источников питания Mean Well PSD |
| 15 | Номинальная мощность | 15 Вт |
| C | Класс входного диапазона | Широкий диапазон входного напряжения для 48 В DC |
| 05 | Выходное напряжение | 5 В постоянного тока |
Назначение и особенности
PSD-15C-05 — это компактный DC-DC источник питания с одним выходом, предназначенный для преобразования постоянного входного напряжения 36…72 В в стабилизированное выходное напряжение 5 В. Модель рассчитана на применение в промышленной электронике, системах автоматизации и распределённых низковольтных цепях питания.
Особенности
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание под полной нагрузкой в течение 100% времени.
- Низкая стоимость при высокой надёжности.
- Двухлетний гарантийный срок в документе указан, но здесь не приводится по требованию.
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный выходной ток | 3 А |
| Диапазон выходного тока | 0…3 А |
| Номинальная выходная мощность | 15 Вт |
| Пульсации и шум | 50 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 36…72 В постоянного тока |
| Время запуска, нарастания и удержания | 2,5 с, 25 мс, --- / 12 В DC / 24 В DC / 48 В DC при полной нагрузке |
| КПД (типовое значение) | 78% |
| Потребляемый ток (типовое значение) | 0,45 А при 48 В DC |
Защита
| Параметр | Значение |
| Перегрузка | 105…150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75…6,75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10…+60 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,05%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, по 60 мин. на осях X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 2,0 кВ переменного тока |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Эмиссия помех | Соответствие BS EN/EN55032 (CISPR32) класс B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-6, EN61000-4-8, EN55035, EN61000-6-1, уровень light industry, BS EN/BS EN/BS EN, EAC TP TC 020 |
| Стандарты безопасности | Одобрено EAC TP TC 004 |
Габариты и конструкция
| Параметр | Значение |
| Размеры | 94 × 49 × 25 мм |
| Конструкция | Открытая плата |
| Способ монтажа | Монтажные отверстия 4 × 3,5 мм |
| Частота преобразования | 100 кГц |
Разъёмы
| Разъём | Назначение | Назначение выводов | Сопряжённый корпус | Контакты |
| CN1 | Вход постоянного тока | 1: -V, 2: нет вывода, 3: +V | JST B3P-VH или эквивалент | JST SVH-21T-P1.1 или эквивалент |
| CN2 | Выход постоянного тока | 1: -V, 2: +V | JST B2P-VH или эквивалент | JST SVH-21T-P1.1 или эквивалент |
MTBF
| Показатель | Значение |
| MTBF | 7598,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 740,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 81 г |
| Количество в упаковке | 120 шт. |
| Масса упаковки | 10,72 кг |
| Объём упаковки | 0,9 куб. фута |
Примечания
| 1 | Все параметры, не оговорённые отдельно, измеряются при входном напряжении сети, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установку напряжения, линейную стабилизацию и стабилизацию по нагрузке. |
| 4 | Преобразователь рассматривается как компонент, который будет установлен в конечное оборудование. Все испытания ЭМС выполняются после монтажа модуля на металлическую пластину 230 мм × 230 мм × 1 мм с 1-мм слоем толщины медной фольги. Окончательное оборудование должно быть перепроверено на соответствие директивам ЭМС. |
| 5 | Дерейтинг температуры окружающей среды: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м. |
Диаграмма дерейтинга
При горизонтальном и вертикальном монтаже допустимая нагрузка сохраняется на уровне 100% в широком диапазоне температур, далее снижается в зоне повышенной температуры окружающей среды согласно графику документа.
