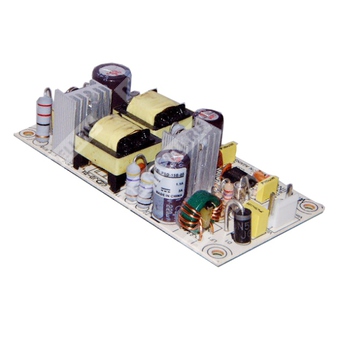

PSD-15C-12 - изолированный DC-DC преобразователь 15 Вт с одним выходом 12 В для промышленной электроники.
Назначение: модульный источник питания постоянного тока серии PSD-15, предназначенный для преобразования входного постоянного напряжения в стабилизированное выходное напряжение 12 В при мощности до 15 Вт.
Расшифровка партномера
| Элемент партномера | Значение |
| PSD | Серия DC-DC преобразователей Mean Well PSD |
| 15 | Номинальная мощность 15 Вт |
| C | Исполнение с входным диапазоном 36…72 В постоянного тока |
| 12 | Выходное напряжение 12 В постоянного тока |
Краткое описание
PSD-15C-12 — это одновыходовой импульсный DC-DC источник питания с изоляцией между входом и выходом, рассчитанный на промышленное применение, встраивание в оборудование и питание нагрузок низкого напряжения от бортовых и распределённых DC-шин.
Особенности
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание на 100% нагрузку в процессе формовки.
- Низкая стоимость.
- Высокая надёжность.
Области применения
Промышленная электроника, системы распределённого питания, телекоммуникационное и измерительное оборудование, встроенные DC-шины, узлы питания с требованиями к гальванической развязке и компактному монтажу.
Параметры электропитания и выхода
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 1,25 А |
| Диапазон тока | 0…1,25 А |
| Номинальная мощность | 15 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Время запуска, нарастания, удержания | 2,5 с, 25 мс, ---- / 12VDC / 24VDC / 48VDC при полной нагрузке |
| КПД типовой | 74% |
| Типовой входной ток | 1,9 А / 12VDC; 0,9 А / 24VDC; 0,45 А / 48VDC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 36…72 В постоянного тока |
| Обозначение диапазона для серии | C |
Защита
| Параметр | Значение |
| Перегрузка | 105…150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,8…16,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10…+60 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура хранения и влажность | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,05%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход–выход | 2,0 кВ AC |
| Сопротивление изоляции вход–выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и соответствие стандартам
| Параметр | Значение |
| Излучаемые и кондуктивные помехи | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-6, EN61000-4-8, EN55035, EN61000-6-1, уровень light industry, BS EN/BS EN/BS EN/EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 004 |
Надёжность
| Параметр | Значение |
| MTBF | 7598,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 740,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Конструкция и размеры
| Параметр | Значение |
| Габариты | 94 × 49 × 25 мм (Д × Ш × В) |
| Исполнение корпуса | Компактный модульный блок питания |
| Монтажные отверстия | 4 отверстия, диаметр 3,5 мм |
Разъёмы
| Разъём | Назначение | Контакты | Согласующее гнездо | Клемма |
| CN1 | Вход постоянного тока | 1: -V, 2: без вывода, 3: +V | JST VHR или эквивалент | JST SVH-21T-P1.1 или эквивалент |
| CN2 | Выход постоянного тока | 1: -V, 2: +V | JST VHR или эквивалент | JST SVH-21T-P1.1 или эквивалент |
Упаковка
| Параметр | Значение |
| Масса | 81 г |
| Количество в упаковке | 120 шт. |
| Масса упаковки | 10,72 кг |
| Объём упаковки | 0,9 куб. фута |
Примечания
- Все параметры, не оговорённые отдельно, измеряются при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной керамическим конденсатором 0,1 мкФ и электролитическим конденсатором 47 мкФ.
- Под термином допуск понимаются допуски по установке, стабилизации по сети и по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в составе конечного оборудования; испытания ЭМС выполнялись при монтаже на металлическую пластину 230 × 230 мм толщиной 1 мм с 1 мм свободного пространства между компонентами и подтверждалось соответствие при монтаже согласно директивам ЭМС.
- Для сведений по испытаниям ЭМС и работе компонентов питания следует использовать рекомендации производителя по испытаниям ЭМС.
- Дерейтинг по температуре окружающей среды: 3,5%/1000 м при бескорпусных моделях и 5%/1000 м при моделях с вентилятором для высоты эксплуатации выше 2000 м.
