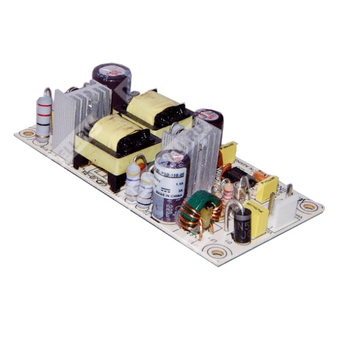

PSD-15C-24 - DC/DC преобразователь на 24 В с одним выходом для промышленного применения.
PSD-15C-24 — это модульный импульсный DC/DC источник питания серии PSD-15 с одним выходом, предназначенный для преобразования входного постоянного напряжения в стабилизированное выходное напряжение 24 В при мощности до 15 Вт.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| PSD | Серия DC/DC преобразователей Mean Well PSD |
| 15 | Номинальная мощность 15 Вт |
| C | Исполнение с входом 36–72 В постоянного тока |
| 24 | Выходное напряжение 24 В |
Основные особенности
- Один выход постоянного напряжения.
- Естественное охлаждение за счёт свободной конвекции воздуха.
- Полная нагрузка, проверяемая приработкой 100%.
- Низкая стоимость.
- Высокая надёжность.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Подходит для промышленного и телекоммуникационного оборудования, систем управления и распределённых источников питания.
Выход
| Параметр | Значение |
|---|
| Выходное напряжение | 24 В |
| Номинальный ток | 0,6 А |
| Диапазон тока | 0…0,6 А |
| Номинальная мощность | 14,4 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Напряжение перенапряжения | 27,6…32,4 В |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 36…72 В постоянного тока |
| Время запуска, нарастания и удержания | 2,5 с, 25 мс, ---- / 48 В DC при полной нагрузке |
| КПД (тип.) | 72% |
| Потребляемый ток (тип.) | 0,45 А при 48 В DC |
Защиты
| Параметр | Значение |
|---|
| Защита от перегрузки | 105%…150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 5,75…6,75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -10…+60 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура хранения и влажность | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,05%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции | I/P-O/P: 2,0 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
|---|
| Эмиссия помех | Соответствие BS EN/EN55032 (CISPR32) класс B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,6,8, EN55035, EN61000-6-1, уровень light industry, BS EN/..., EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 004 |
Надёжность
| Параметр | Значение |
|---|
| MTBF | 7598,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 740,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты, монтаж и соединители
| Параметр | Значение |
|---|
| Габариты | 94 × 49 × 25 мм (Д × Ш × В) |
| Монтажные отверстия | 4 отверстия, диаметр 3,5 мм |
| Разъём входа | JST B3P-VH или эквивалент |
| Разъём выхода | JST B2P-VH или эквивалент |
| Входной разъём, вывод 1 | -V |
| Входной разъём, вывод 2 | Не подключён |
| Входной разъём, вывод 3 | +V |
| Выходной разъём, вывод 1 | -V |
| Выходной разъём, вывод 2 | +V |
Упаковка
| Параметр | Значение |
|---|
| Масса | 81 г |
| Количество в упаковке | 120 шт. |
| Масса упаковки | 10,72 кг |
| Объём упаковки | 0,9 куб. фута |
Примечания
- Если иное не указано, все параметры измерены при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку напряжения, регулирование по линии и регулирование по нагрузке.
- Источники питания относятся к конечному оборудованию; все испытания ЭМС выполняются после установки модуля в конечную систему на металлической плате 230 мм × 230 мм толщиной 1,6 мм с 1 мм медью. Окончательное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- Для обеспечения соответствия ЭМС может потребоваться установка внешних компонентов, в том числе входного фильтра и дополнительных элементов по месту применения.
- Понижение допустимой температуры окружающей среды: 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте установки более 2000 м.
