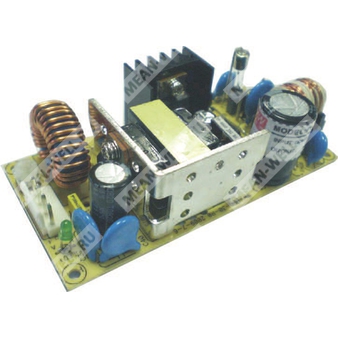

PSD-30A-05 - изолированный 30-Вт DC/DC-преобразователь с выходом 5 В для промышленной аппаратуры.
Назначение: преобразователь постоянного тока серии PSD-30 для питания низковольтной нагрузки от источников постоянного напряжения с гальванической развязкой.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| PSD | Серия изолированных DC/DC-преобразователей Mean Well |
| 30 | Номинальная мощность 30 Вт |
| A | Входной диапазон 9–18 В постоянного тока |
| 05 | Выходное напряжение 5 В |
Основные особенности
- Широкий входной диапазон 2:1.
- Защита от короткого замыкания, перегрузки, перенапряжения и обратной полярности.
- Гальваническая развязка входа и выхода 1500 В.
- Встроенный EMI-фильтр, низкие пульсации и шум.
- 100% испытание при полной нагрузке.
- Низкая стоимость и высокая надежность.
- Монтаж на шасси; в составе серии предусмотрены варианты для установки на DIN рейку.
Описание
PSD-30A-05 представляет собой одно-выходной DC/DC-преобразователь мощностью 30 Вт с выходом 5 В. Модификация A рассчитана на питание от источников 9–18 В постоянного тока. Изделие предназначено для применения в промышленной электронике, системах автоматики, телекоммуникационном и встраиваемом оборудовании, где требуется стабилизированное низковольтное питание и изоляция между входом и выходом.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 5 А |
| Диапазон тока | 0–5 А |
| Номинальная мощность | 25 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Диапазон подстройки выходного напряжения | 4,5–5,5 В постоянного тока |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, нарастания, удержания | 2 с, 50 мс, -------- при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 9–18 В постоянного тока |
| КПД типовой | 77% |
| Входной ток | 4,5 А / 12 В |
Защита
| Параметр | Значение |
| Перегрузка | 105–150% от номинальной выходной мощности |
| Тип защиты при перегрузке | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 6–7,5 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Обратная полярность | Внутренний предохранитель размыкается |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -20 до +60 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | от -20 до +85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | EAC TP TC 004 одобрено, IEC 62368-1, CB одобрено Dekra, проектирование по BS EN/EN62368-1 |
| Испытательное напряжение | Вход-выход: 1,5 кВ переменного тока; вход-земля: 2,0 кВ переменного тока; выход-земля: 0,5 кВ переменного тока |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В постоянного тока |
| Кондуктивные и излучаемые помехи | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 6, 8; BS EN/ENV50204; BS EN/EN55024; уровень light industry, критерий A, EAC TP TC 020 |
Прочее
| Параметр | Значение |
| MTBF | 902,4 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 101,6 × 50,8 × 30 мм (Д × Ш × В) |
| Масса | 0,15 кг |
| Упаковка | 72 шт. / 10,8 кг / 0,82 куб. фута |
Подключение
| Разъем входа | JST B3P-VH-B или эквивалент |
| Контакты входа | 1 — DC−, 3 — DC+, 2 — NC |
| Разъем выхода | JST B4P-VH-B или эквивалент |
| Контакты выхода | 1,2 — +V; 3,4 — −V |
Примечания
- Все параметры измеряются при 12,48 В постоянного тока на входе, номинальной нагрузке и температуре окружающей среды 25 °C, если не указано иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода, оконечного на 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск, регулировку по линии и регулировку по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование; конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
- Температурное снижение мощности: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
