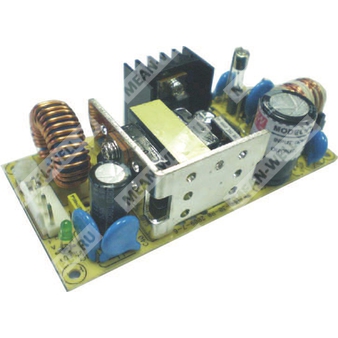

PSD-30A-12 - изолированный DC-DC преобразователь на 12 В, 30 Вт, для промышленного применения.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| 1 | PSD | Серия источников питания Mean Well PSD |
| 2 | 30 | Номинальная мощность 30 Вт |
| 3 | A | Диапазон входного напряжения A: 9–18 В постоянного тока |
| 4 | 12 | Номинальное выходное напряжение 12 В постоянного тока |
Краткое описание
PSD-30A-12 представляет собой одновыходный изолированный DC-DC преобразователь мощностью 30 Вт с выходом 12 В и входом широкого диапазона 9–18 В постоянного тока. Предназначен для питания промышленной и электронной аппаратуры, требующей гальванической развязки, высокой надежности и встроенных защит.
Особенности
- Широкий входной диапазон 2:1.
- Защита от короткого замыкания, перегрузки, перенапряжения и переполюсовки.
- Гальваническая развязка вход/выход 1500 В.
- Встроенный EMI-фильтр.
- Низкий уровень пульсаций и шума.
- Испытание на 100% при полной нагрузке.
- Высокая надежность.
- Выходной подстроечный диапазон.
Область применения
Источник питания для промышленной электроники, систем автоматизации, телекоммуникационного и измерительного оборудования, а также других устройств, где требуется стабилизированное изолированное питание 12 В.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 2,5 А |
| Диапазон выходного тока | 0–2,5 А |
| Номинальная выходная мощность | 30 Вт |
| Диапазон подстройки выходного напряжения | 11–13,5 В постоянного тока |
| Размах пульсаций и шума | 120 мВ п-п |
| Точность выходного напряжения | ±1,0% |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, нарастания, удержания | 2 с, 50 мс, — при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 9–18 В постоянного тока |
| Типовой КПД | 77% |
| Входной ток постоянного тока | 4,5 А / 12 В |
Защита
| Параметр | Значение |
| Перегрузка | 105–150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 14–16,5 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Переполюсовка | Внутренний предохранитель с размыканием |
Параметры среды эксплуатации
| Параметр | Значение |
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,6,8; BS EN/ENV50204; BS EN/EN55024; уровень light industry, критерий A; EAC TP TC 020 |
| Излучаемые и кондуктивные помехи | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Испытательное напряжение | Вход/выход: 1,5 кВ AC; вход/корпус: 2,0 кВ AC; выход/корпус: 0,5 кВ AC |
| Сопротивление изоляции | Вход/выход, вход/корпус, выход/корпус: 100 МОм / 500 В DC |
| Стандарты безопасности | EAC TP TC 004 approved, IEC 62368-1 CB approved by Dekra, конструкция согласно BS EN/EN62368-1 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 902,4 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 101,6 × 50,8 × 30 мм (Д × Ш × В) |
| Масса | 0,15 кг |
| Упаковка | 72 шт. / 10,8 кг / 0,82 куб. фута |
Подключение
Входной разъем CN1: JST B3P-VH-B или эквивалент
| Номер контакта | Назначение |
| 1 | DC- |
| 2 | Нет подключения |
| 3 | DC+ |
Выходной разъем CN2: JST B4P-VH-B или эквивалент
| Номер контакта | Назначение |
| 1, 2 | +V |
| 3, 4 | -V |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 12,48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода, оконцованного конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, регулирование по линии и регулирование по нагрузке.
- Источник питания рассматривается как компонент, подлежащий встраиванию в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие EMC-директивам.
- Температурное снижение допустимой нагрузки: 3,5%/1000 м при отсутствии вентилятора и 5 °C/1000 м при наличии вентилятора для высоты выше 2000 м (6500 ft).
