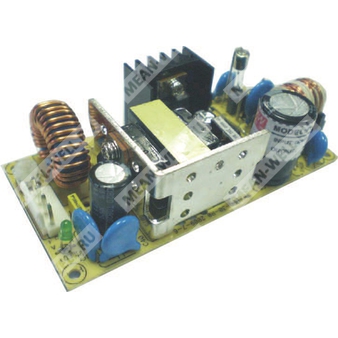

PSD-30B-05 - компактный DC-DC преобразователь 30 Вт для питания нагрузки 5 В в широком диапазоне входного напряжения.
PSD-30B-05 относится к серии PSD-30 — одноканальным DC-DC преобразователям с гальванической развязкой, рассчитанным на применение в промышленной электронике, системах автоматики, телекоммуникационном и встроенном оборудовании. По маркировке «B» данная модификация относится к варианту с входным диапазоном 18…36 В постоянного тока, а «05» указывает на выходное напряжение 5 В.
Изделие предназначено для преобразования постоянного напряжения источника питания в стабилизированное низковольтное выходное напряжение при высокой помехоустойчивости, наличии защит по перегрузке, короткому замыканию, перенапряжению и обратной полярности.
Расшифровка партномера
| Позиция в обозначении | Значение |
| PSD | Серия DC-DC преобразователей |
| 30 | Номинальная мощность класса 30 Вт |
| B | Входной диапазон 18…36 В постоянного тока |
| 05 | Выходное напряжение 5 В |
Основные особенности
- Одноканальный DC-DC преобразователь мощностью 30 Вт.
- Широкий диапазон входного напряжения 18…36 В постоянного тока.
- Гальваническая развязка входа и выхода.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенный EMI-фильтр.
- Низкий уровень пульсаций и шума.
- Испытание на 100% нагрузке перед отгрузкой.
- Защиты: короткое замыкание, перегрузка, перенапряжение, обратная полярность.
- Высокая надежность.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный выходной ток | 5 А |
| Диапазон выходного тока | 0…5 А |
| Номинальная мощность | 25 Вт |
| Пульсации и шум | 100 мВ п-п |
| Диапазон подстройки выходного напряжения | 4,5…5,5 В постоянного тока |
| Точность установки выходного напряжения | ±2,0% |
| Нестабильность по входному напряжению | ±1,0% |
| Нестабильность по нагрузке | ±1,0% |
| Время запуска, нарастания и удержания | 2 с, 50 мс, — при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 18…36 В постоянного тока |
| Типовое КПД | 79% |
| Входной ток | 2,5 А / 24 В |
Защита
| Параметр | Значение |
| Перегрузка | 105…150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 6…7,5 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Обратная полярность | Внутренний предохранитель размыкается |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+60 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | EAC TP TC 004, IEC 62368-1, CB одобрено Dekra, проектирование по BS EN/EN62368-1 |
| Помехоэмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Устойчивость к ЭМС-помехам | Соответствие BS EN/EN61000-4-2,3,4,6,8; BS EN/ENV50204; BS EN/EN55024, уровень light industry, критерий A, EAC TP TC 020 |
| Испытательное напряжение изоляции | I/P-O/P: 1,5 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 101,6 × 50,8 × 30 мм (Д × Ш × В) |
| Масса | 0,15 кг |
| Упаковка | 72 шт. / 10,8 кг / 0,82 куб. фута |
| MTBF | 902,4 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Подключение
| Разъем входа | Обозначение | Назначение выводов |
| CN1 | JST B3P-VH-B или эквивалент | 1 — DC-; 2 — NC; 3 — DC+ |
| Разъем выхода | Обозначение | Назначение выводов |
| CN2 | JST B4P-VH-B или эквивалент | 1,2 — +V; 3,4 — -V |
Примечания
- Все параметры, если не указано иное, измеряются при входном напряжении 24,48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает суммарный допуск установки, нестабильность по линии и по нагрузке.
- Источник питания рассматривается как компонент, который должен быть установлен в конечное изделие; итоговое изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- Температура окружающей среды снижается до 3,5 °C / 1000 м для моделей без вентилятора и до 5 °C / 1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м (6500 футов).
