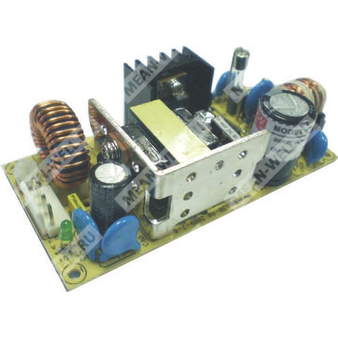

PSD-30B-12 - изолированный DC-DC преобразователь 30 Вт с выходом 12 В для промышленной электроники.
PSD-30B-12 — это модульный одновыходный DC-DC преобразователь серии PSD-30, предназначенный для преобразования постоянного напряжения широкого диапазона в стабилизированное выходное напряжение 12 В при мощности до 30 Вт. Изделие рассчитано на применение в промышленной автоматике, телекоммуникационном оборудовании и встроенных электронных системах с требованиями к гальванической развязке, электромагнитной совместимости и высокой надёжности.
Расшифровка партномера
| PSD | Серия DC-DC преобразователей Mean Well PSD |
| 30 | Номинальная мощность 30 Вт |
| B | Широкий диапазон входного напряжения 18–36 В DC |
| 12 | Номинальное выходное напряжение 12 В DC |
Краткое описание серии
Серия PSD-30 представляет собой одновыходные DC-DC преобразователи с встроенным фильтром электромагнитных помех, низким уровнем пульсаций и шумов, а также защитами от короткого замыкания, перегрузки, перенапряжения и переполюсовки. Конструкция ориентирована на установку в составе конечного оборудования.
Особенности
- Диапазон входного напряжения 2:1.
- Защиты: короткое замыкание, перегрузка, перенапряжение, обратная полярность.
- Гальваническая развязка 1500 В AC между входом и выходом.
- Встроенный EMI-фильтр.
- Низкие пульсации и шумы.
- Испытание на 100% полной нагрузки.
- Высокая надёжность.
Выход
| Номинальное выходное напряжение | 12 В DC |
| Номинальный выходной ток | 2,5 А |
| Диапазон выходного тока | 0–2,5 А |
| Номинальная выходная мощность | 30 Вт |
| Диапазон подстройки выходного напряжения | 11–13,5 В DC |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
Вход
| Диапазон входного напряжения | 18–36 В DC |
| Типовая эффективность | 80% |
| Входной ток | 2,5 А / 24 В |
Защита
| Перегрузка | 105–150% от номинальной выходной мощности |
| Реакция при перегрузке | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 14–16,5 В |
| Реакция при перенапряжении | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Обратная полярность | Через внутренний предохранитель |
Эксплуатационные условия
| Рабочая температура | −20…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −20…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Испытательное напряжение изоляции | I/P-O/P: 1,5 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC |
| ЭМИ по проводимым и излучаемым помехам | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| ЭМС-иммунитет | Соответствие BS EN/EN61000-4-2,3,4,6,8; BS EN/ENV50204; BS EN/EN55024; уровень light industry, критерий A; EAC TP TC 020 |
| Нормативное соответствие | EAC TP TC 004, IEC 62368-1, CB approved by Dekra; проектирование согласно BS EN/EN62368-1 |
Механические характеристики
| Габаритные размеры | 101,6 × 50,8 × 30 мм |
| Масса | 0,15 кг |
| Упаковка | 72 шт.; 10,8 кг; 0,82 CUFT |
| Средняя наработка на отказ | 902,4 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Назначение выводов
| Входной разъём CN1 | JST B3P-VH-B или эквивалент |
| Выходной разъём CN2 | JST B4P-VH-B или эквивалент |
| Назначение контактов CN1 | 1 — DC−, 2 — NC, 3 — DC+ |
| Назначение контактов CN2 | 1,2 — +V; 3,4 — −V |
Примечания
- Все параметры, не указанные особо, измеряются при входном напряжении 24,48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установившееся отклонение, стабилизацию по сети и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; конечное изделие должно быть повторно подтверждено на соответствие EMC-директивам.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 ft).
