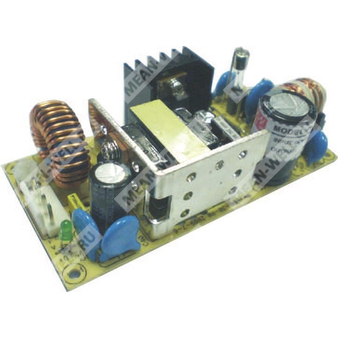

PSD-30B-24 - изолированный DC-DC преобразователь 30 Вт с выходом 24 В для промышленного применения.
Описание
PSD-30B-24 — это одно выходное изолированное преобразовательное устройство постоянного тока серии PSD-30, предназначенное для преобразования широкого диапазона входного напряжения в стабилизированное выходное напряжение 24 В. Модуль рассчитан на применение в промышленной электронике, телекоммуникационном оборудовании, системах автоматизации и другой аппаратуре, где требуется компактный, маломощный, но высоконадежный источник питания с гальванической развязкой и защитными функциями.
Для исполнения PSD-30B-24 характерны широкий входной диапазон класса B, встроенные защиты от перегрузки, перенапряжения и обратной полярности, низкий уровень пульсаций и шумов, а также соответствие требованиям по электромагнитной совместимости и безопасности.
Расшифровка партномера
| Позиция в партномере |
Обозначение |
Расшифровка |
| PSD |
Серия |
Серия одно выходных DC-DC преобразователей PSD-30 |
| 30 |
Номинальная мощность |
30 Вт |
| B |
Класс входного диапазона |
Входной диапазон 18 ~ 36 В постоянного тока |
| 24 |
Выходное напряжение |
24 В постоянного тока |
Основные особенности
- Широкий входной диапазон 2:1.
- Защита от короткого замыкания, перегрузки, перенапряжения и обратной полярности.
- Гальваническая развязка входа и выхода 1500 В AC.
- Встроенный EMI-фильтр.
- Низкие пульсации и шумы.
- Испытание на 100% полной нагрузке.
- Высокая надежность и высокая плотность мощности.
Выход
| Параметр |
Значение |
| Выходное напряжение |
24 В |
| Номинальный ток |
1,25 А |
| Диапазон тока |
0 ~ 1,25 А |
| Номинальная мощность |
30 Вт |
| Регулировка выходного напряжения |
22 ~ 26 В DC |
| Стабилизация по сети |
±1,0% |
| Стабилизация по нагрузке |
±1,0% |
| Пульсации и шумы |
150 мВ п-п |
| Допуск по выходному напряжению |
±1,0% |
| Время установки, нарастания, удержания |
2 с, 50 мс, ------ при полной нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
18 ~ 36 В DC |
| Типичный КПД |
78% |
| Входной ток |
1,1 А / 48 В |
Защита
| Параметр |
Значение |
| Перегрузка |
105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Hiccup mode, автоматическое восстановление после устранения аварийного состояния |
| Перенапряжение |
27 ~ 32,5 В |
| Тип защиты от перенапряжения |
Hiccup mode, автоматическое восстановление после устранения аварийного состояния |
| Обратная полярность |
Защита внутренним предохранителем |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-20 ~ +60 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр |
Значение |
| Испытательное напряжение изоляции |
I/P-O/P: 1,5 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC |
| Помехоподавление по проводимым и излучаемым помехам |
Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Устойчивость к помехам |
Соответствие BS EN/EN61000-4-2,3,4,6,8; BS EN/ENV50204; BS EN/EN55024, уровень light industry, критерий A, EAC TP TC 020 |
| Стандарты безопасности |
EAC TP TC 004 approved, IEC 62368-1 CB approved by Dekra, проектирование по BS EN/EN62368-1 |
Механические параметры
| Параметр |
Значение |
| Габаритные размеры |
101,6 × 50,8 × 30 мм (Д × Ш × В) |
| Масса |
0,15 кг |
| Упаковка |
72 шт. / 10,8 кг / 0,82 CUFT |
| MTBF |
902,4 тыс. ч мин., по MIL-HDBK-217F (25 °C) |
Примечания
| № |
Текст примечания |
| 1 |
Все параметры измеряются при 12,24,48 В DC входа, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Пульсации и шумы измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов, оканчивающейся параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 |
Допуск включает установку допуска, регулировку по линии и регулировку по нагрузке. |
| 4 |
Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС. |
| 5 |
Температура окружающей среды снижается на 3,5 °C на 1000 м для моделей без вентилятора и на 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 футов). |
