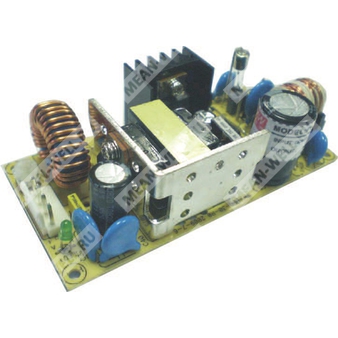

PSD-30C-05 - компактный модульный DC-DC преобразователь 30 Вт с широким диапазоном входного напряжения и выходом 5 В.
Назначение: преобразование постоянного напряжения источника питания в стабилизированное выходное напряжение 5 В для промышленной и встроенной электронной аппаратуры.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| PSD | Серия DC-DC преобразователей |
| 30 | Номинальная мощность 30 Вт |
| C | Диапазон входного напряжения 36…72 В постоянного тока |
| 05 | Номинальное выходное напряжение 5 В постоянного тока |
Основные особенности
- Диапазон входного напряжения 2:1.
- Защита от короткого замыкания, перегрузки, перенапряжения и переполюсовки.
- Гальваническая развязка входа и выхода 1500 В.
- Встроенный EMI-фильтр, низкий уровень пульсаций и шума.
- Испытание на 100% нагрузке перед отгрузкой.
- Повышенная надежность и промышленное исполнение.
- Компактные габариты.
Вход
| Диапазон входного напряжения | 36…72 В DC |
| Тип входного диапазона | 2:1 |
| Входной ток | 1,1 А при 48 В |
| КПД, тип. | 83% |
Выход
| Номинальное выходное напряжение | 5 В DC |
| Номинальный выходной ток | 5 А |
| Диапазон выходного тока | 0…5 А |
| Номинальная мощность | 25 Вт |
| Диапазон регулировки выходного напряжения | 4,5…5,5 В DC |
| Нестабильность по входному напряжению | ±1,0% |
| Нестабильность по нагрузке | ±1,0% |
| Пульсации и шум, макс. | 100 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
Защита
| Перегрузка | 105…150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 6…7,5 В |
| Тип защиты от перенапряжения | Hiccup, автоматическое восстановление после устранения неисправности |
| Защита от переполюсовки | Внутренний предохранитель |
Эксплуатационные условия
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -20…+85 °C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции вход-выход | 1,5 кВ AC |
| Испытательное напряжение изоляции вход-корпус | 2,0 кВ AC |
| Испытательное напряжение изоляции выход-корпус | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC |
ЭМС и устойчивость
| Излучаемые и кондуктивные помехи | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Устойчивость к электромагнитным воздействиям | Соответствие BS EN/EN61000-4-2,3,4,6,8; BS EN/ENV50204; BS EN/EN55024, уровень light industry, критерий A, EAC TP TC 020 |
Надежность, размеры и упаковка
| MTBF | 902,4 тыс. ч, минимум, по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 101,6 × 50,8 × 30 мм (Д × Ш × В) |
| Масса | 0,15 кг |
| Упаковка | 72 шт.; 10,8 кг; 0,82 куб. фута |
Подключение
Входной разъем CN1: JST B3P-VH-B или эквивалент.
| Контакт 1 | DC− |
| Контакт 2 | Не используется |
| Контакт 3 | DC+ |
Выходной разъем CN2: JST B4P-VH-B или эквивалент.
| Контакт 1 | +V |
| Контакт 2 | +V |
| Контакт 3 | −V |
| Контакт 4 | −V |
Примечания
- Все параметры, специально не оговоренные отдельно, измеряются при входном напряжении 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц полосы пропускания с использованием 12-дюймовых скрученных проводов, подключенных к конденсатору 0,1 мкФ и 47 мкФ.
- Допуск включает установку допуска, нестабильность по линии и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование; конечное оборудование должно быть подтверждено на соответствие директивам ЭМС.
- Температура окружающей среды снижается на 3,5 °C на 1000 м безвентиляторного режима и на 5 °C на 1000 м вентиляторного режима при высоте эксплуатации выше 2000 м.
Серия: PSD-30.
Тип исполнения: одноканальный DC-DC преобразователь.
