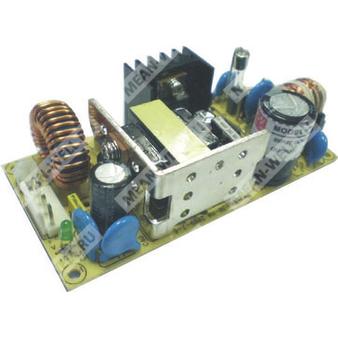

PSD-30C-12 - изолированный DC/DC преобразователь 30 Вт с широким входным диапазоном для промышленного питания.
Модуль PSD-30C-12 относится к серии PSD-30 и представляет собой одноканальный изолированный DC/DC преобразователь постоянного тока мощностью 30 Вт. Компонент предназначен для преобразования входного постоянного напряжения в стабилизированное выходное напряжение 12 В с применением в промышленной электронике, системах автоматизации, распределённых источниках питания и встроенных электронных устройствах.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| PSD | Серия изолированных DC/DC преобразователей |
| 30 | Номинальная мощность 30 Вт |
| C | Диапазон входного напряжения C: 36–72 В постоянного тока |
| 12 | Номинальное выходное напряжение 12 В постоянного тока |
Основные особенности
- Одноканальный DC/DC преобразователь мощностью 30 Вт.
- Широкий диапазон входного напряжения 36–72 В постоянного тока.
- Изоляция вход/выход 1500 В AC.
- Встроенный фильтр электромагнитных помех.
- Низкий уровень пульсаций и шума.
- Защита от короткого замыкания.
- Защита от перегрузки.
- Защита от перенапряжения.
- Защита от обратной полярности.
- Естественное воздушное охлаждение.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный выходной ток | 2,5 А |
| Диапазон выходного тока | 0–2,5 А |
| Номинальная выходная мощность | 30 Вт |
| Регулировка выходного напряжения | 11–13,5 В DC |
| Нестабильность по линии | ±1,0% |
| Нестабильность по нагрузке | ±1,0% |
| Пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Время запуска, нарастания, удержания | 2 с, 50 мс, ----- при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 36–72 В DC |
| Типовое КПД | 80% |
| Входной ток | 1,1 А / 48 В |
Защита
| Параметр | Значение |
| Перегрузка | 105–150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Перенапряжение | 14–16,5 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Обратная полярность | Внутренний предохранитель размыкается |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Изоляционное испытательное напряжение | Вход/выход: 1,5 кВ AC; вход/корпус: 2,0 кВ AC; выход/корпус: 0,5 кВ AC |
| Сопротивление изоляции | Вход/выход, вход/корпус, выход/корпус: 100 МОм / 500 В DC |
| Подавление помех излучения и кондукции | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Устойчивость к помехам | Соответствие BS EN/EN61000-4-2,3,4,6,8; BS EN/ENV50204; BS EN/EN55024; уровень light industry, критерий A, EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 004 approved, IEC 62368-1 CB approved by Dekra, design refer to BS EN/EN62368-1 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -20…+85 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 902,4 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 101,6 × 50,8 × 30 мм (Д × Ш × В) |
| Масса | 0,15 кг |
| Упаковка | 72 шт. / 10,8 кг / 0,82 куб. фута |
Примечания
- Все параметры измеряются при входном напряжении 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовых витых проводов, оконцованных конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установочный допуск, регулировку по линии и регулировку по нагрузке.
- Источник питания рассматривается как компонент, который должен быть установлен в конечное оборудование; конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
- Температурное снижение нагрузки: 3,5%/1000 м при отсутствии вентилятора и 5 °C/1000 м при наличии вентилятора для высоты эксплуатации выше 2000 м (6500 футов).
