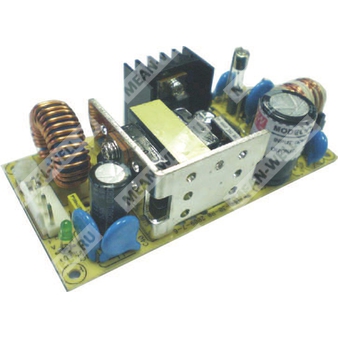

PSD-30C-24 - 30-ваттный DC-DC преобразователь с выходом 24 В для промышленной аппаратуры и систем питания.
Назначение: изолированный модульный источник питания постоянного тока серии PSD-30, предназначенный для преобразования широкого диапазона входного напряжения в стабилизированное выходное напряжение 24 В при мощности до 30 Вт.
Расшифровка партномера
| Обозначение |
Расшифровка |
| PSD |
Серия изолированных DC-DC преобразователей Mean Well PSD |
| 30 |
Номинальная мощность 30 Вт |
| C |
Диапазон входного напряжения C: 36…72 В постоянного тока |
| 24 |
Номинальное выходное напряжение 24 В |
Краткие особенности
- Широкий диапазон входного напряжения 2:1.
- Защита от короткого замыкания, перегрузки, перенапряжения и переполюсовки.
- Гальваническая развязка вход-выход 1500 ВAC.
- Встроенный EMI-фильтр, пониженные пульсации и шум.
- Испытание при 100% полной нагрузке.
- Высокая надежность.
Выход
| Параметр |
Значение для PSD-30C-24 |
| Выходное напряжение |
24 В |
| Номинальный ток |
1,25 А |
| Диапазон выходного тока |
0…1,25 А |
| Номинальная мощность |
30 Вт |
| Диапазон подстройки выходного напряжения |
22…26 В DC |
| Стабилизация по сети |
±1,0% |
| Стабилизация по нагрузке |
±1,0% |
| Пульсации и шум |
150 мВ p-p |
| Допуск выходного напряжения |
±1,0% |
| Время установления, нарастания и удержания |
2 с, 50 мс, ---- при полной нагрузке |
Вход
| Параметр |
Значение для PSD-30C-24 |
| Диапазон входного напряжения |
36…72 В DC |
| Типовой КПД |
83% |
| Входной ток постоянного тока |
1,1 А / 48 В |
Защита
| Параметр |
Значение для PSD-30C-24 |
| Перегрузка |
105…150% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Режим «hiccup», автоматическое восстановление после устранения аварии |
| Перенапряжение |
27…32,5 В |
| Тип защиты от перенапряжения |
Режим «hiccup», автоматическое восстановление после устранения аварии |
| Защита от переполюсовки |
Внутренний предохранитель размыкается |
Электромагнитная совместимость и безопасность
| Параметр |
Значение |
| Изоляционное испытательное напряжение |
Вход–выход: 1,5 кВ AC; вход–корпус: 2,0 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC для вход–выход, вход–корпус, выход–корпус |
| Излучаемые и кондуктивные помехи |
Соответствие BS EN/EN55032 (CISPR32) класс B, EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2,3,4,6,8; BS EN/ENV50204; BS EN/EN55024; уровень light industry, критерий A, EAC TP TC 020 |
| Стандарты безопасности |
EAC TP TC 004, IEC 62368-1, сертификация CB Dekra, проектирование по BS EN/EN62368-1 |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-20…+60 °C (с учетом кривой дерейтирования) |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура и влажность хранения |
-20…+85 °C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…50 °C) |
| Вибрация |
10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
902,4 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты |
101,6 × 50,8 × 30 мм (Д × Ш × В) |
| Масса |
0,15 кг |
| Упаковка |
72 шт.; 10,8 кг; 0,82 куб. фута |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 12,24,48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовых витых проводов, подключенных к конденсатору 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку допуска, регулирование по линии и регулирование по нагрузке.
- Источник питания рассматривается как компонент, подлежащий установке в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие EMC-директивам.
- Снижение температуры окружающей среды: 3,5 °C/1000 м без вентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
