PSD-30C-5 - 30-ваттный DC/DC преобразователь с одним выходом 5 В для промышленного питания и телеком-оборудования.

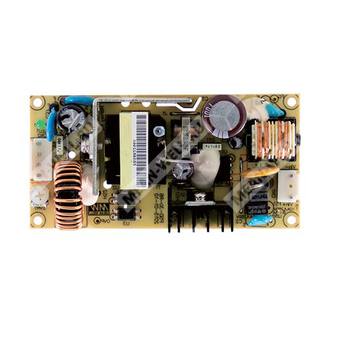

PSD-30C-5 — это изолированный модульный DC/DC преобразователь серии PSD-30 с одним выходом, рассчитанный на номинальное напряжение 5 В и выходную мощность 25 Вт. Устройство предназначено для преобразования широкого диапазона входного постоянного напряжения в стабилизированное выходное напряжение с гальванической развязкой, встроенными функциями защиты и низким уровнем пульсаций.
Назначение и особенности
- Широкий диапазон входного напряжения 36–72 В DC.
- Гальваническая развязка вход/выход 1500 В AC.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Защита от обратной полярности через внутренний предохранитель.
- Малые пульсации и шум выходного напряжения.
- Высокая надежность и промышленное исполнение.
- Конструкция для установки в составе конечного оборудования.
Расшифровка партномера
| Обозначение |
Расшифровка |
| PSD |
Серия DC/DC преобразователей Mean Well PSD |
| 30 |
Номинальная мощность серии — 30 Вт |
| C |
Диапазон входного напряжения C: 36–72 В DC |
| 5 |
Номинальное выходное напряжение 5 В DC |
Выход
| Параметр |
Значение |
| Номинальное выходное напряжение |
5 В DC |
| Номинальный выходной ток |
5 А |
| Диапазон выходного тока |
0–5 А |
| Номинальная выходная мощность |
25 Вт |
| Диапазон подстройки выходного напряжения |
4,5–5,5 В DC |
| Нестабильность по линии питания |
±1,0% |
| Нестабильность по нагрузке |
±1,0% |
| Пульсации и шум |
100 мВ p-p |
| Точность установки выходного напряжения |
±2,0% |
| Время установки, нарастания, удержания |
2 с, 50 мс, ----- при полной нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
36–72 В DC |
| КПД тип. |
83% |
| Входной ток постоянного тока |
1,1 А / 48 В |
Защита
| Параметр |
Значение |
| Перегрузка |
105–150% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
6–7,5 В |
| Тип защиты от перенапряжения |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от обратной полярности |
Через внутреннее срабатывание предохранителя |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-20…+60 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура и влажность хранения |
-20…+85 °C, 10–95% RH |
| Температурный коэффициент |
±0,03%/°C (0…50 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и ЭМС
| Параметр |
Значение |
| Испытательное напряжение изоляции |
I/P-O/P: 1,5 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC |
| Соответствие по эмиссии |
BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Соответствие по помехоустойчивости |
BS EN/EN61000-4-2,3,4,6,8; BS EN/ENV50204; BS EN/EN55024; light industry level, criteria A; EAC TP TC 020 |
| Нормативы безопасности |
EAC TP TC 004 approved, IEC 62368-1 CB approved by Dekra, design refer to BS EN/EN62368-1 |
Механические параметры
| Параметр |
Значение |
| Габаритные размеры |
101,6 × 50,8 × 30 мм (Д × Ш × В) |
| Масса |
0,15 кг |
| Упаковка |
72 шт. / 10,8 кг / 0,82 CUFT |
Надежность
| Параметр |
Значение |
| MTBF |
902,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Примечания
- Все параметры, не оговоренные специально, измерены при входном напряжении 12,24,48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц при использовании 12-дюймового витого провода, завершённого конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- Снижение допустимой нагрузки составляет 3,5% на 1000 м без вентилятора и 5% на 1000 м с вентилятором для высоты эксплуатации выше 2000 м.
