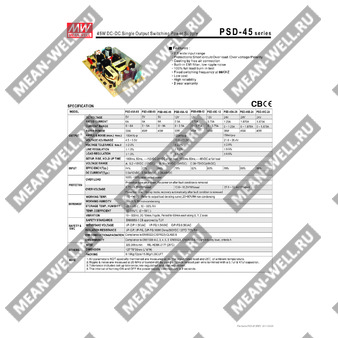

PSD-45A-05 - компактный DC-DC преобразователь 45 Вт для промышленного питания с широким диапазоном входного напряжения.
Назначение и особенности
PSD-45A-05 — это однотактный импульсный DC-DC источник питания серии PSD-45 с одним выходом, предназначенный для преобразования постоянного входного напряжения в стабилизированное выходное напряжение 5 В при мощности до 45 Вт. Модуль рассчитан на применение в промышленной электронике, телекоммуникационном оборудовании, системах автоматизации и других устройствах, где требуется компактный, экономичный и высоконадежный источник питания с гальванической развязкой.
Ключевые особенности:
- Широкий диапазон входного напряжения 2:1.
- Защита от короткого замыкания, перегрузки, перенапряжения и неправильной полярности.
- Естественное воздушное охлаждение.
- Встроенный EMI-фильтр и низкий уровень пульсаций и шума.
- Испытание на 100% полной нагрузке в режиме старения.
- Фиксированная частота переключения 96 кГц.
- Высокая надежность и низкая стоимость.
Расшифровка партномера
| Позиция | Значение |
| PSD | Серия источников питания PSD |
| 45 | Номинальная мощность серии 45 Вт |
| A | Входной диапазон A: 9,2…18 В постоянного тока |
| 05 | Выходное напряжение 5 В |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 9 А |
| Диапазон регулирования тока | 0…9 А |
| Номинальная мощность | 45 Вт |
| Пульсации и шум | 100 мВ п-п |
| Диапазон подстройки выходного напряжения | 4,5…5,5 В |
| Допуск выходного напряжения | ±2,0% |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±1,0% |
| Задержка включения, время нарастания, время удержания | 1000 мс, 50 мс, — при 12 В постоянного тока / 24 В постоянного тока при полной нагрузке; 1500 мс, 50 мс, — при 48 В постоянного тока при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9,2…18 В постоянного тока |
| Номинальный входной ток | 3,5 А при 12 В постоянного тока / 2,5 А при 24 В постоянного тока / 1,2 А при 48 В постоянного тока |
| КПД тип. | 74% |
Защита
| Параметр | Значение |
| Перегрузка | 105…160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение, повторное включение после устранения неисправности |
| Перенапряжение | 5,75…6,75 В / 10% нагрузки |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −10…+60 °C (с учетом кривой снижения нагрузки) |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | −20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,05%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 1,5 кВ AC; вход–корпус: 2,0 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Эмиссия | Соответствие EN55032 (CISPR32), класс B; EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-6, EN61000-4-8, EN55024, EN61000-6-1; уровень Light industry, критерий A; EAC TP TC 020 |
| Стандарты безопасности | TUV EN62368-1; EAC TP TC 004; IEC62368-1 |
Конструктивные параметры
| Параметр | Значение |
| Габаритные размеры | 127 × 76 × 30 мм (Д × Ш × В) |
| Тип корпуса | Открытая плата, однотактный DC-DC преобразователь |
| Частота переключения | 96 кГц |
Подключение
| Разъем | Назначение | Пины | Сопряженный разъем |
| CN1 | Вход постоянного тока | 1 — Vin−, 2 — Vin+ | Molex 5277-02 или эквивалент; гнездо Molex 5195 или эквивалент; контакт Molex 5194 или эквивалент |
| CN2 | Выход постоянного тока | 1, 2, 3 — +V; 4, 5, 6 — −V | Molex 5273-06 или эквивалент; гнездо Molex 5195 или эквивалент; контакт Molex 5194 или эквивалент |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 329,3 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,19 кг |
| Количество в упаковке | 72 шт. |
| Масса упаковки | 15,6 кг |
| Объем упаковки | 1,28 куб. фута |
Примечания
- Все параметры, не указанные особо, измерены при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием витой пары проводов длиной 12 дюймов, терминалами и конденсатором 0,1 мкФ / 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- Время включения и выключения источника питания при непрерывной работе — 2 секунды.
- Температура окружающей среды при снижении мощности: 3,5 °C / 1000 м при моделях с вентилятором отсутствует; для моделей без вентилятора — 5 °C / 1000 м, если рабочая высота выше 2000 м (6500 футов).
