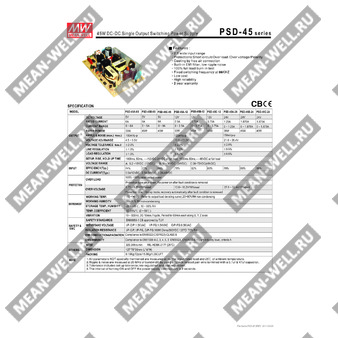

PSD-45A-12 — DC-DC преобразователь с одним выходом 12 В для промышленного применения.
Назначение: преобразование постоянного напряжения в стабилизированное выходное напряжение 12 В с мощностью до 45 Вт для систем промышленной электроники и автоматики.
Расшифровка партномера
| Элемент партномера |
Расшифровка |
| PSD |
Серия DC-DC источников питания Mean Well PSD |
| 45 |
Номинальная мощность серии 45 Вт |
| A |
Исполнение по входному диапазону: A — 9,2…18 В DC |
| 12 |
Выходное напряжение 12 В DC |
Описание серии
PSD-45A-12 относится к серии PSD-45 — одновыходных DC-DC импульсных источников питания мощностью 45 Вт. Изделие предназначено для преобразования постоянного входного напряжения в стабилизированное выходное напряжение 12 В. Серия выполнена с широким входным диапазоном, низкими пульсациями, встроенной защитой и фиксированной частотой переключения 96 кГц.
Особенности
- Широкий входной диапазон 2:1.
- Защита от короткого замыкания, перегрузки, перенапряжения и неправильной полярности.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенный EMI-фильтр.
- Низкий уровень пульсаций и шума.
- 100% испытание на полную нагрузку при прогоне.
- Фиксированная частота переключения 96 кГц.
- Низкая стоимость и высокая надежность.
- 2-летний гарантийный срок.
Область применения
Источник питания предназначен для промышленной электроники, систем автоматики, приборостроения, телекоммуникационного и вспомогательного оборудования, где требуется компактный DC-DC преобразователь с выходом 12 В.
Параметры выхода
| Параметр |
Значение |
| Выходное напряжение |
12 В DC |
| Номинальный ток |
2,5 А |
| Диапазон тока |
0…2,5 А |
| Номинальная мощность |
30 Вт |
| Пульсации и шум |
120 мВ п-п |
| Допуск выходного напряжения |
±2,0% |
| Регулировка по линии |
±1,0% |
| Регулировка по нагрузке |
±1,0% |
| Диапазон подстройки выходного напряжения |
10,8…13,2 В |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
9,2…18 В DC |
| КПД типовой |
78% |
| Входной ток типовой |
3,5 А / 12 В DC |
| Время запуска, нарастания, удержания |
1000 мс, 50 мс, ---- / 12 В DC / 24 В DC при полной нагрузке; 1500 мс, 50 мс, ---- / 48 В DC при полной нагрузке |
| Частота переключения |
96 кГц |
Защита
| Параметр |
Значение |
| Перегрузка |
105…160% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Отключение, повторное включение после устранения причины неисправности |
| Перенапряжение |
5,75…6,75 В / 10% нагрузки |
| Тип защиты от перенапряжения |
Автовосстановление после устранения аварийного режима |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
-10…+60 °C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура хранения |
-20…+85 °C |
| Влажность хранения |
10…95% RH |
| Температурный коэффициент |
±0,05%/°C (0…50 °C) |
| Вибростойкость |
10…500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Требования безопасности и ЭМС
| Параметр |
Значение |
| Испытательное напряжение |
Вход/выход: 1,5 кВ AC; вход/корпус: 2,0 кВ AC; выход/корпус: 0,5 кВ AC |
| Сопротивление изоляции |
Вход/выход, вход/корпус, выход/корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия |
Соответствие EN55032 (CISPR32) класс B, BS EN/ EAC TP TC 020 |
| Помехоустойчивость |
Соответствие EN61000-4-2,3,4,6,8, EN55024, EN61000-6-1, уровень Light industry, критерий A, BS EN/ EAC TP TC 020 |
| Стандарты безопасности |
TUV EN62368-1, BS EN/ одобрено, EAC TP TC 004 |
| Нормативный стандарт |
BS EN/EN62368-1, TP TC 004, IEC62368-1 |
Механические параметры
| Параметр |
Значение |
| Габариты |
127 × 76 × 30 мм (Д × Ш × В) |
| Масса в упаковке |
0,19 кг |
| Упаковка |
72 шт. / 15,6 кг / 1,28 куб. фута |
Средняя наработка на отказ
| Параметр |
Значение |
| MTBF |
329,3 тыс. ч, минимум, по MIL-HDBK-217F (25 °C) |
Подключение
| Разъем |
Назначение |
Обозначение |
Сопрягаемая часть |
Контакт |
| CN1 |
Вход постоянного тока |
Molex 5277-02 или эквивалент |
Molex 5195 или эквивалент |
Molex 5194 или эквивалент |
| CN2 |
Выход постоянного тока |
Molex 5273-06 или эквивалент |
Molex 5195 или эквивалент |
Molex 5194 или эквивалент |
Назначение выводов
| Разъем |
Номер контакта |
Назначение |
| CN1 |
1 |
Vin- |
| CN1 |
2 |
Vin+ |
| CN2 |
1, 2, 3 |
+V |
| CN2 |
4, 5, 6 |
-V |
Примечания
- Все параметры, не указанные отдельно, измерены при номинальном входном напряжении, полной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку по допуску, регулировку по линии и по нагрузке.
- Время включения и выключения входного напряжения питания непрерывно составляет 2 секунды.
- Температура окружающей среды при снижении нагрузки: 3,5 °C/1000 м для моделей с вентиляторным охлаждением и 5 °C/1000 м для моделей без вентилятора при высоте эксплуатации выше 2000 м (6500 футов).
