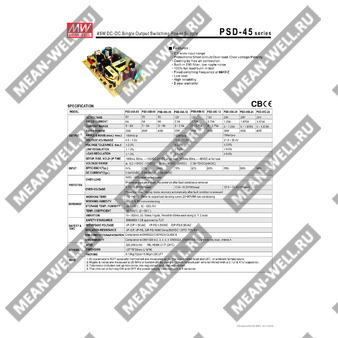

PSD-45B-05 - одновыходной DC-DC преобразователь мощностью 45 Вт для промышленного питания.
PSD-45B-05 представляет собой импульсный одновыходной источник питания постоянного тока с широким входным диапазоном, предназначенный для преобразования постоянного напряжения в стабилизированное выходное напряжение 5 В при токе до 9 А.
Расшифровка партномера
| Позиция обозначения |
Расшифровка |
| PSD |
Серия DC-DC источников питания |
| 45 |
Номинальная мощность 45 Вт |
| B |
Исполнение с входным диапазоном 18–36 В постоянного тока |
| 05 |
Выходное напряжение 5 В |
Краткое описание серии
Серия PSD-45 — это одновыходные импульсные DC-DC преобразователи с частотой переключения 96 кГц, встроенным EMI-фильтром, малым уровнем пульсаций, защитой от короткого замыкания, перегрузки и перенапряжения, а также с естественным воздушным охлаждением.
Особенности
- Широкий входной диапазон 2:1.
- Защиты: короткое замыкание, перегрузка, перенапряжение, переполюсовка.
- Охлаждение за счёт естественной конвекции.
- Встроенный EMI-фильтр, низкий уровень пульсаций и шума.
- 100% испытание на полный нагрузочный режим.
- Фиксированная частота переключения 96 кГц.
- Низкая стоимость.
- Высокая надёжность.
Области применения
Промышленная электроника, системы автоматизации, распределённые узлы питания, устройства связи, контрольно-измерительное оборудование, электронные модули, телекоммуникационные системы и другие применения, где требуется компактный DC-DC преобразователь на 5 В.
Основные электрические параметры
| Выходное напряжение |
5 В |
| Номинальный ток |
9 А |
| Диапазон тока нагрузки |
0–9 А |
| Номинальная мощность |
45 Вт |
| Пульсации и шум |
100 мВп-п |
| Диапазон подстройки выходного напряжения |
4,5–5,5 В |
| Допуск выходного напряжения |
±2,0% |
| Стабилизация по входному напряжению |
±1,0% |
| Стабилизация по нагрузке |
±1,0% |
| Установка, время нарастания, удержания |
1000 мс, 50 мс, ---- / 12 ВDC / 24 ВDC при полной нагрузке; 1500 мс, 50 мс, ---- / 48 ВDC при полной нагрузке |
| Коэффициент полезного действия |
77% |
| Ток потребления по входу |
2,5 А / 24 ВDC |
Вход
| Входной диапазон напряжения |
B: 18–36 ВDC |
| Номинальный вход для данного исполнения |
24 ВDC |
Защиты
| Перегрузка |
105–160% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Отключение, повторное включение после устранения неисправности |
| Перенапряжение |
5,75–6,75 В / 10% нагрузки |
| Тип защиты от перенапряжения |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание |
Защита предусмотрена |
| Переполюсовка |
Защита предусмотрена |
Эксплуатационные условия
| Рабочая температура |
от -10 до +60 °C |
| Рабочая влажность |
20–95% RH, без конденсации |
| Температура и влажность хранения |
от -20 до +85 °C, 10–95% RH |
| Температурный коэффициент |
±0,05%/°C (0–50 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Испытательное напряжение |
I/P-O/P: 1,5 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 ВDC / 25 °C / 70% RH |
| Эмиссия помех |
Соответствие EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость |
Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-6, EN61000-4-8, EN55024, EN61000-6-1, уровень light industry, критерий A, EAC TP TC 020 |
| Стандарты безопасности |
TUV EN62368-1, EAC TP TC 004 |
Конструктивные данные
| Габаритные размеры |
127 × 76 × 30 мм |
| Масса |
0,19 кг |
| Упаковка |
72 шт. / 15,6 кг / 1,28 куб. фута |
| Средняя наработка на отказ |
329,3 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Частота преобразования |
96 кГц |
Подключение
| Входной разъём |
Molex 5277-02 или эквивалент |
| Выходной разъём |
Molex 5273-06 или эквивалент |
| Входной разъём, вывод 1 |
Vin- |
| Входной разъём, вывод 2 |
Vin+ |
| Выходной разъём, выводы 1, 2, 3 |
+V |
| Выходной разъём, выводы 4, 5, 6 |
-V |
| Согласованные колодки и клеммы |
Molex 5195 или эквивалент; Molex 5194 или эквивалент |
| Заземление корпуса |
FG |
Предохранитель по входу
| Исполнение A |
F15A / 250V |
| Исполнение B |
F6.3A / 250V |
| Исполнение C |
T4A / 250V |
Параметры серии по исполнению
| PSD-45A-05 |
5 В, 9 А, 45 Вт, КПД 77% |
| PSD-45B-05 |
5 В, 9 А, 45 Вт, КПД 80% |
| PSD-45C-05 |
5 В, 9 А, 45 Вт, КПД 82% |
| PSD-45A-12 |
12 В, 3,75 А, 45 Вт, КПД 83% |
| PSD-45B-12 |
12 В, 3,75 А, 45 Вт, КПД 85% |
| PSD-45C-12 |
12 В, 3,75 А, 45 Вт, КПД 86% |
| PSD-45A-24 |
24 В, 1,875 А, 45 Вт |
| PSD-45B-24 |
24 В, 1,875 А, 45 Вт |
| PSD-45C-24 |
24 В, 1,875 А, 45 Вт |
Примечания
- Все параметры, не указанные отдельно, измеряются при номинальном входном напряжении, полной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймового витого экранированного провода, оконцованного параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- Интервал включения и выключения источника питания составляет 2 секунды.
- Температурная деградация: 3,5 °C на 1000 м при безвентиляторном исполнении и 5 °C на 1000 м при вентиляторном исполнении для высоты эксплуатации выше 2000 м (6500 футов).
