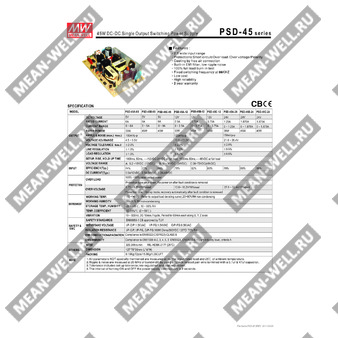

PSD-45B-12 - DC-DC преобразователь с одним выходом на 12 В для промышленного применения.
Назначение: преобразование постоянного напряжения источника в стабилизированное выходное напряжение 12 В при мощности до 45 Вт, с защитами от перегрузки, перенапряжения и короткого замыкания.
Расшифровка партномера
| Партномер | Расшифровка |
| PSD | Серия DC-DC источников питания Mean Well |
| 45 | Номинальная выходная мощность 45 Вт |
| B | Вариант с входным диапазоном 18–36 В постоянного тока |
| 12 | Номинальное выходное напряжение 12 В |
Краткое описание
Серия PSD-45 представляет собой одно-выходные импульсные преобразователи постоянного тока с фиксированной частотой переключения 96 кГц, встроенным EMI-фильтром, низким уровнем пульсаций и шумов, а также защитами по перегрузке, перенапряжению и полярности. Модель PSD-45B-12 рассчитана на питание от шины 24 В постоянного тока и формирование стабилизированного выхода 12 В.
Особенности
- Диапазон входного напряжения 2:1.
- Защиты: короткое замыкание, перегрузка, перенапряжение, защита от переполюсовки.
- Охлаждение свободной конвекцией воздуха.
- Встроенный EMI-фильтр.
- Низкий уровень пульсаций и шума.
- 100% испытание при полной нагрузке на этапе старения.
- Фиксированная частота переключения 96 кГц.
- Низкая стоимость.
- Высокая надежность.
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 3,75 А |
| Диапазон тока | 0–3,75 А |
| Номинальная мощность | 45 Вт |
| Пульсации и шум | 120 мВ п-п |
| Диапазон подстройки выходного напряжения | 10,8–13,2 В |
| Допуск по выходному напряжению | ±2,0% |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±1,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18–36 В постоянного тока |
| КПД тип. | 82% |
| Потребляемый ток по входу, тип. | 2,5 А / 24 В постоянного тока |
| Время запуска, нарастания и удержания | 1000 мс, 50 мс, ---- / 12 В постоянного тока / 24 В постоянного тока при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 105–160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение, повторное включение после устранения неисправности |
| Перенапряжение | 13,8–16,2 В / 10% нагрузки |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатация и окружающая среда
| Параметр | Значение |
| Рабочая температура | -10…+60 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,05%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 1,5 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые и кондуктивные помехи | Соответствие EN55032 (CISPR32) класс B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 6, 8; EN55024; EN61000-6-1, уровень Light industry, критерий A; EAC TP TC 020 |
| Стандарты безопасности | TUV EN62368-1, EAC TP TC 004 |
| Стандарт безопасности печатной платы и компонентов | IEC62368-1 |
Прочее
| Параметр | Значение |
| Средняя наработка на отказ | 329,3 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 127 × 76 × 30 мм |
| Упаковка | 0,19 кг; 72 шт. / 15,6 кг / 1,28 куб. фута |
| Частота переключения | 96 кГц |
Назначение выводов
| Разъем | Номер вывода | Назначение |
| Входной разъем CN1 | 1 | Vin- |
| Входной разъем CN1 | 2 | Vin+ |
| Выходной разъем CN2 | 1, 2, 3 | +V |
| Выходной разъем CN2 | 4, 5, 6 | -V |
Разъемы
| Параметр | Значение |
| Выходной разъем CN2 | Molex 5273-06 или эквивалент |
| Стыкуемый корпус CN2 | Molex 5195 или эквивалент |
| Контакт CN2 | Molex 5194 или эквивалент |
| Входной разъем CN1 | Molex 5277-02 или эквивалент |
| Стыкуемый корпус CN1 | Molex 5195 или эквивалент |
| Контакт CN1 | Molex 5194 или эквивалент |
Примечания
1. Все параметры, не оговоренные особо, измеряются при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймового витого двухпроводного шнура, оконцованного параллельно 0,1 мкФ и 47 мкФ конденсаторами.
3. Допуск включает установку по напряжению, нестабильность по сети и нестабильность по нагрузке.
4. Временной интервал между включением и выключением источника питания должен составлять не менее 2 секунд.
5. Дерейтинг по температуре окружающей среды составляет 3,5%/1000 м для моделей с вентиляторным охлаждением и 5%/1000 м для моделей без вентилятора при высоте эксплуатации выше 2000 м (6500 футов).
