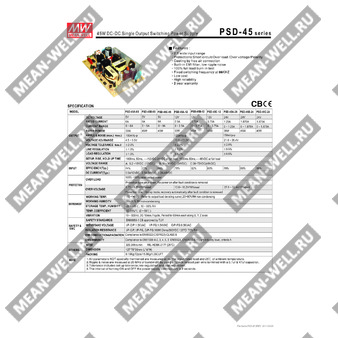

PSD-45B-24 - DC/DC преобразователь с одним выходом 24 В для промышленного применения.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | PSD-45 | Серия DC/DC преобразователей с одним выходом, мощность 45 Вт |
| Исполнение по входу | B | Входной диапазон 18…36 В постоянного тока |
| Выходное напряжение | 24 | Выход 24 В постоянного тока |
Назначение и особенности
PSD-45B-24 представляет собой модульный DC/DC источник питания с одним выходом, предназначенный для преобразования входного постоянного напряжения промышленного диапазона 18…36 В в стабилизированное выходное напряжение 24 В. Изделие рассчитано на мощность 45 Вт, имеет встроенный EMI-фильтр, низкий уровень пульсаций, защиту от короткого замыкания, перегрузки, перенапряжения и неправильной полярности, а также принудительно не требует охлаждения благодаря естественной конвекции.
Перевод раздела Features
- Диапазон входного напряжения 2:1.
- Защиты: короткое замыкание / перегрузка / перенапряжение / неправильная полярность.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенный EMI-фильтр, низкий уровень пульсаций и шума.
- Испытание на 100% прогонку под полной нагрузкой.
- Фиксированная частота переключения 96 кГц.
- Низкая стоимость.
- Высокая надежность.
- 2 года гарантии.
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 1,875 А |
| Диапазон тока | 0…1,875 А |
| Номинальная мощность | 45 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Диапазон регулировки напряжения | 21,6…26,4 В |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±0,5% |
| Защита от перегрузки | 105…160% от номинальной выходной мощности |
| Режим защиты от перегрузки | Hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 27,6…32,4 В / 10% нагрузки |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18…36 В постоянного тока |
| Положение серии по входу | B |
| Входной ток при типовом режиме | 2,5 А / 24 ВDC |
| КПД типовой | 85% |
| Время запуска, нарастания, удержания | 1500 мс, 50 мс, ---- при 48 ВDC на полной нагрузке; для 12/24 ВDC по таблице серии: 1000 мс, 50 мс, ---- при полной нагрузке |
Защита
| Параметр | Значение |
| Защита от перегрузки | 105…160% от номинальной выходной мощности |
| Реакция защиты от перегрузки | Отключение с повторным включением после устранения неисправности |
| Защита от перенапряжения | 27,6…32,4 В / 10% нагрузки |
| Режим защиты от перенапряжения | Hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,05%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 1,5 кВAC; I/P-FG: 2,0 кВAC; O/P-FG: 0,5 кВAC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 ВDC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Помехоэмиссия | Соответствие EN55032 (CISPR32) Класс B, BS EN / EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-6, EN61000-4-8, EN55024, EN61000-6-1, Light industry level, критерий A, BS EN / EAC TP TC 020 |
| Стандарты безопасности | TUV EN62368-1, BS EN / EAC TP TC 004 |
Конструктивные данные
| Параметр | Значение |
| Габариты | 127 × 76 × 30 мм (Д × Ш × В) |
| Упаковка | 0,19 кг; 72 шт. / 15,6 кг / 1,28 куб. фут. |
| Средняя наработка на отказ | 329,3 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Частота переключения | 96 кГц |
Подключение
| Цепь | Разъём | Назначение |
| Вход постоянного тока | CN1, Molex 5277-02 или эквивалент | 1: Vin-; 2: Vin+ |
| Выход постоянного тока | CN2, Molex 5273-06 или эквивалент | 1,2,3: +V; 4,5,6: -V |
| Стыковочные корпуса | Для CN1 и CN2 | Molex 5195 или эквивалент |
| Контакты | Для CN1 и CN2 | Molex 5194 или эквивалент |
Примечания
- Все параметры измерены при номинальном входном напряжении, полной нагрузке и температуре окружающей среды 25 °C, если не указано иное.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку, линейную стабилизацию и стабилизацию по нагрузке.
- Время включения ON и OFF блока питания постоянно составляет 2 секунды.
- Температура окружающей среды для дерейтингa: 3,5 °C/1000 м без вентиляторов и 5 °C/1000 м при наличии вентиляторов для высоты эксплуатации выше 2000 м.
