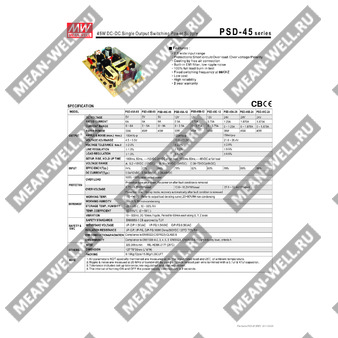

PSD-45C-05 - DC-DC преобразователь с одним выходом 5 В для промышленного питания и встроенными защитами.
Назначение: импульсный DC-DC источник питания серии PSD-45 с одним стабилизированным выходом 5 В и мощностью 45 Вт, предназначенный для промышленной аппаратуры, систем автоматизации и встроенных электронных устройств.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| PSD | Серия DC-DC источников питания Mean Well PSD |
| 45 | Номинальная мощность 45 Вт |
| C | Исполнение с входом 36–72 В постоянного тока |
| 05 | Выходное напряжение 5 В |
Краткое описание
PSD-45C-05 представляет собой DC-DC преобразователь с одним выходом, рассчитанный на питание от источника постоянного тока повышенного диапазона. Модуль обеспечивает выход 5 В при токе до 9 А, отличается встроенным EMI-фильтром, низким уровнем пульсаций, фиксированной частотой преобразования 96 кГц и набором защит по перегрузке и перенапряжению.
Особенности
- Широкий входной диапазон 2:1.
- Защиты: короткое замыкание, перегрузка, перенапряжение, неправильная полярность.
- Охлаждение за счет естественной конвекции воздуха.
- Встроенный EMI-фильтр.
- Низкий уровень пульсаций и шумов.
- Испытание полной нагрузкой 100%.
- Фиксированная частота переключения 96 кГц.
- Низкая стоимость.
- Высокая надежность.
Применение
Предназначен для промышленной электроники, систем управления, измерительной аппаратуры, телекоммуникационных и встроенных устройств, где требуется локальное питание 5 В постоянного тока от бортовой или промежуточной DC-шины.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 9 А |
| Диапазон выходного тока | 0–9 А |
| Номинальная мощность | 45 Вт |
| Пульсации и шум | 100 мВ п-п |
| Диапазон подстройки выходного напряжения | 4,5–5,5 В |
| Допуск выходного напряжения | ±2,0% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, нарастания, удержания | 1000 мс, 50 мс, ---- при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 36–72 В постоянного тока |
| Категория входа | C |
| Типовой КПД | 80% |
| Типовой входной ток | 1,2 А при 48 В |
Защиты
| Параметр | Значение |
| Перегрузка | 105–160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение с последующим повторным запуском после устранения аварийного состояния |
| Перенапряжение | 5,75–6,75 В при 10% нагрузки |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения аварии |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | От -10 до +60 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | От -20 до +85 °C, 10–95% RH |
| Температурный коэффициент | ±0,05%/°C от 0 до 50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
Параметры безопасности и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход–выход: 1,5 кВ AC; вход–корпус: 2,0 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия по ЭМС | Соответствие EN55032 (CISPR32) класс B, EAC TP TC 020 |
| Помехоустойчивость по ЭМС | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-6, EN61000-4-8, EN55024, EN61000-6-1, уровень light industry, критерий A, EAC TP TC 020 |
| Стандарты безопасности | TUV EN62368-1, EAC TP TC 004 |
| Соответствие по безопасности | BS EN/EN62368-1, IEC62368-1 |
Габаритные и механические данные
| Параметр | Значение |
| Размеры | 127 × 76 × 30 мм (Д × Ш × В) |
| Масса | 0,19 кг |
| Упаковка | 72 шт. / 15,6 кг / 1,28 куб. фута |
| Частота преобразования | 96 кГц |
Разъёмы
| Разъём | Назначение | Контакты | Ответная часть |
| CN1 | Вход постоянного тока | 1: Vin-, 2: Vin+ | Molex 5195 или эквивалент; клемма Molex 5194 или эквивалент |
| CN2 | Выход постоянного тока | 1,2,3: +V; 4,5,6: -V | Molex 5195 или эквивалент; клемма Molex 5194 или эквивалент |
Блок-схема составных узлов
Состав изделия включает входной EMI-фильтр, силовой преобразователь, выпрямители и фильтр, схему контроля, схему PWM, узел обнаружения, а также цепи защиты от перегрузки и перенапряжения.
Примечания
- Все параметры, не оговоренные особо, измерены при номинальном входном напряжении, полной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает начальную настройку, стабилизацию по сети и стабилизацию по нагрузке.
- Интервал между включением и выключением источника питания при повторном запуске должен составлять 2 секунды.
- Температура окружающей среды для снижения допустимой нагрузки: 3,5 °C/1000 м при отсутствии вентиляции и 5 °C/1000 м при моделях для рабочей высоты более 2000 м.
Надежность
| Параметр | Значение |
| MTBF | 329,3 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
