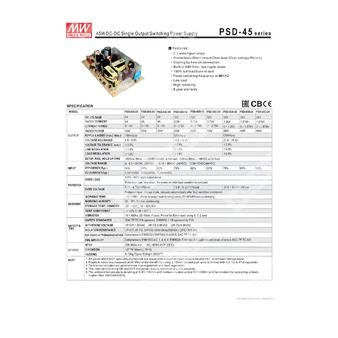

PSD-45C-12 - одновыходной DC-DC преобразователь на 12 В для промышленного применения.
Расшифровка партномера
| PSD | Серия DC-DC преобразователей Mean Well PSD |
| 45 | Номинальная мощность 45 Вт |
| C | Вариант с входным диапазоном 36–72 В постоянного тока |
| 12 | Номинальное выходное напряжение 12 В |
Назначение
Компонент PSD-45C-12 представляет собой импульсный DC-DC источник питания с одним выходом, предназначенный для преобразования постоянного входного напряжения промышленного диапазона в стабилизированное выходное напряжение 12 В при мощности до 45 Вт.
Основные особенности
- Широкий диапазон входного напряжения 2:1.
- Защита от короткого замыкания, перегрузки, перенапряжения и неправильной полярности.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенный EMI-фильтр, низкий уровень пульсаций и шума.
- Испытание на 100% полной нагрузке в режиме burn-in.
- Фиксированная частота переключения 96 кГц.
- Низкая стоимость.
- Высокая надёжность.
Описание
PSD-45C-12 выполнен как одновыходовой DC-DC преобразователь серии PSD-45 и предназначен для питания аппаратуры, требующей стабильного напряжения 12 В постоянного тока. Исполнение серии рассчитано на промышленную среду, обеспечивает высокий КПД, гальваническую развязку и набор встроенных защитных функций.
Электрические параметры
| Выходное напряжение постоянного тока | 12 В |
| Диапазон выходного тока | 0–3,75 А |
| Номинальный выходной ток | 3,75 А |
| Номинальная выходная мощность | 45 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±1,0% |
| Диапазон подстройки выходного напряжения | 10,8–13,2 В |
| Время установки, нарастания и удержания | 1000 мс, 50 мс, — при полной нагрузке |
| КПД типовое | 83% |
| Потребляемый входной ток типовой | 1,2 А при 48 ВDC |
Входные параметры
| Диапазон входного напряжения | 36–72 В постоянного тока |
| Номинальный диапазон для серии | C: 36–72 ВDC |
Защита
| Защита от перегрузки | 105–160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение, повторное включение после устранения аварии |
| Защита от перенапряжения | 13,8–16,2 В при 10% нагрузке |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от обратной полярности | Предусмотрена |
Эксплуатационные условия
| Рабочая температура | от -10 до +60 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения и влажность | от -20 до +85 °C, 10–95% RH |
| Температурный коэффициент | ±0,05%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Требования безопасности и ЭМС
| Испытательное напряжение | Вход–выход: 1,5 кВ AC; вход–корпус: 2,0 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 ВDC / 25 °C / 70% RH |
| Эмиссия помех | Соответствие EN55032 (CISPR32) класс B, BS EN/ EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 6, 8, EN55024, EN61000-6-1, уровень light industry, критерий A, BS EN/ EAC TP TC 020 |
| Стандарты безопасности | TUV EN62368-1, BS EN/ одобрено, EAC TP TC 004 |
Конструктивные данные
| Габаритные размеры | 127 × 76 × 30 мм |
| Разъём выходной | Molex 5273-06 или эквивалент |
| Разъём входной | Molex 5277-02 или эквивалент |
| Наработка на отказ | 329,3 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Упаковка | 0,19 кг; 72 шт./15,6 кг/1,28 куб. фута |
Назначение выводов
| Входной разъём CN1, контакт 1 | Vin- |
| Входной разъём CN1, контакт 2 | Vin+ |
| Выходной разъём CN2, контакты 1, 2, 3 | +V |
| Выходной разъём CN2, контакты 4, 5, 6 | -V |
Примечания
- Все параметры без специальной оговорки измеряются при номинальном входном напряжении, полной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары проводов длиной 12 дюймов, завершённой параллельно подключёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулирование по линии и регулирование по нагрузке.
- Интервал включения и выключения питания должен составлять 2 секунды.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м при работе с безвентиляторными моделями и 5 °C на 1000 м при работе с вентиляторами на высоте более 2000 м.
