PSD-45C-24 - DC-DC преобразователь 45 Вт с одним выходом 24 В для промышленного питания.
PSD-45C-24 — это импульсный DC-DC источник питания серии PSD-45 с одним выходом, рассчитанный на питание нагрузок напряжением 24 В постоянного тока при мощности до 45 Вт. Изделие предназначено для промышленной электроники, систем автоматики, телекоммуникационных и других низковольтных DC-систем, где требуется широкий диапазон входного напряжения, гальваническая развязка, низкий уровень пульсаций и защита от аварийных режимов.

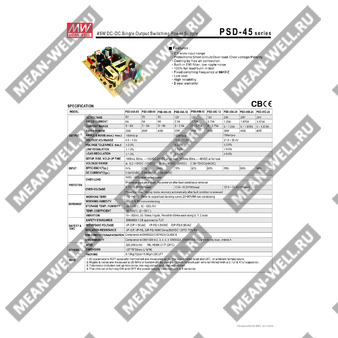

Расшифровка партномера
| Позиция в партномере | Значение |
| PSD | Серия DC-DC источников питания Mean Well |
| 45 | Номинальная мощность 45 Вт |
| C | Исполнение с входом 36–72 В постоянного тока |
| 24 | Выходное напряжение 24 В постоянного тока |
Особенности
- Широкий входной диапазон 2:1.
- Защита от короткого замыкания, перегрузки, перенапряжения и обратной полярности.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенный EMI-фильтр.
- Низкие пульсации и шум.
- Испытание на 100% нагрузке в режиме burn-in.
- Фиксированная частота переключения 96 кГц.
- Высокая надёжность.
- Двухлетняя гарантия.
Назначение
Источник питания предназначен для преобразования входного постоянного напряжения в стабилизированное выходное напряжение 24 В при питании промышленной аппаратуры и электронных узлов, чувствительных к качеству питания и помехам.
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 1,875 А |
| Диапазон тока | 0–1,875 А |
| Номинальная мощность | 45 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 21,6–26,4 В |
| Допуск по выходному напряжению | ±2,0% |
| Регулирование по сети | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Время установки, нарастания, удержания | 1500 мс, 50 мс, — при полной нагрузке; 48 ВDC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 36–72 В постоянного тока |
| Номинальный входной ток | 1,2 А при 48 ВDC |
| Типовое КПД | 86% |
Защита
| Параметр | Значение |
| Перегрузка | 105–160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение; повторный запуск после устранения аварийного режима |
| Перенапряжение | 27,6–32,4 В / 10% нагрузки |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения аварии |
Эксплуатация и среда
| Параметр | Значение |
| Рабочая температура | от -10 до +60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | от -20 до +85 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,05%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл; длительность 60 мин по осям X, Y, Z |
| Рабочая высота | Снижение допустимой температуры при высоте выше 2000 м (6500 ft): 3,5 °C/1000 м для моделей с вентилятором и 5 °C/1000 м для моделей без вентилятора |
| Режим работы | Непрерывная работа |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 1,5 кВAC; I/P-FG: 2,0 кВAC; O/P-FG: 0,5 кВAC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 ВDC / 25 °C / 70% RH |
| Эмиссия помех | Соответствие EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-6, EN61000-4-8, EN55024, EN61000-6-1; уровень Light industry, критерий A; EAC TP TC 020 |
| Стандарты безопасности | TUV EN62368-1, EAC TP TC 004 |
Прочее
| Параметр | Значение |
| Средняя наработка на отказ | 329,3 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 127 × 76 × 30 мм (Д × Ш × В) |
| Масса | 0,19 кг |
| Упаковка | 72 шт. / 15,6 кг / 1,28 куб. фута |
| Частота переключения | 96 кГц |
Подключение
Входной разъём CN1: Molex 5277-02 или эквивалент.
| Номер контакта | Назначение |
| 1 | Vin- |
| 2 | Vin+ |
Выходной разъём CN2: Molex 5273-06 или эквивалент.
| Номер контакта | Назначение |
| 1, 2, 3 | +V |
| 4, 5, 6 | -V |
Примечания
- Все параметры, не имеющие отдельного упоминания, измерены при номинальном входном напряжении, полной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов, терминованной керамическим конденсатором 0,1 мкФ и электролитическим конденсатором 47 мкФ.
- Допуск включает установку уставки, регулирование по линии и регулирование по нагрузке.
- Время запуска при включении и выключении источника питания составляет 2 секунды.
