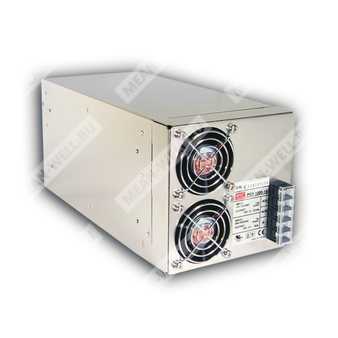

PSP-1000-15 - импульсный источник питания 1000 Вт с активным PFC и выходом 15 В.
Назначение и краткое описание
PSP-1000-15 представляет собой промышленный одновыходный AC/DC источник питания мощностью до 1000 Вт с активной коррекцией коэффициента мощности, предназначенный для питания нагрузки постоянным напряжением 15 В. Изделие поддерживает удалённое включение/выключение, дистанционное измерение напряжения на нагрузке, активное распределение тока при параллельной работе и встроенные защиты по перегрузке, перенапряжению и перегреву.
Расшифровка партномера
| Позиция | Расшифровка |
|---|
| PSP | Серия источников питания Mean Well PSP |
| 1000 | Номинальная мощность серии: 1000 Вт |
| 15 | Номинальное выходное напряжение: 15 В |
Основные особенности
- Универсальный диапазон входного переменного напряжения.
- Активная коррекция коэффициента мощности.
- Встроенное ограничение пускового тока по входу переменного тока.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Встроенное ограничение выходного тока по принципу постоянного тока.
- Возможность параллельной работы до 2 блоков или до 2000 Вт.
- Встроенное дистанционное управление включением/выключением.
- Встроенная функция дистанционного измерения напряжения.
- Встроенная функция активного распределения тока при параллельной работе.
Параметры выхода
| Параметр | Значение для PSP-1000-15 |
|---|
| Выходное напряжение | 15 В |
| Номинальный выходной ток | 60 А |
| Диапазон выходного тока | 0 ~ 60 А |
| Номинальная мощность | 900 Вт |
| Пиковая нагрузка | 1000 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 13,5 ~ 18 В |
| Нестабильность по сети | 2,0% |
| Нестабильность по нагрузке | 0,5% |
| Время установки, время нарастания | 1500 мс, 50 мс при 230 В AC |
| Время удержания | 24 мс при 115/230 В AC на полной нагрузке |
| Допуск по выходному напряжению | ±0,5% |
Параметры входа
| Параметр | Значение для PSP-1000-15 |
|---|
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | 0,96 при 230 В AC; 0,96 при 115 В AC на полной нагрузке |
| КПД, тип. | 84% |
| Пусковой ток, тип. | 32 А при 115 В AC; 63 А при 230 В AC |
| Потребляемый ток переменного тока, тип. | 11,2 А при 115 В AC; 5,6 А при 230 В AC |
| Ток утечки | < 2 мА при 240 В AC |
Защиты
| Вид защиты | Порог / условия | Тип реакции |
|---|
| Перегрузка | 115 ~ 140% от номинальной выходной мощности | Отключение выходного напряжения, восстановление после повторного включения |
| Перенапряжение | 18 ~ 21 В | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | 95 °C, срабатывание по датчику на радиаторе MOSFET PFC; 90 °C, срабатывание по обмотке выходного дросселя | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Ограничение тока | Режим постоянного тока | Автоматическое восстановление после устранения аварийного состояния |
Функции управления
| Параметр | Значение |
|---|
| Дистанционное управление | RC+/RC-: 0 ~ 0,8 В — включение; 4 ~ 10 В — выключение; ток стока менее 20 мА |
| Параллельная работа | До 2 устройств или 2000 Вт |
| Удалённое измерение напряжения | Поддерживается |
| Активное распределение тока | Поддерживается |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | 0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение | Вход–выход: 3 кВ AC; вход–корпус: 1,5 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–корпус, выход–корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | Конструкция с учётом UL60950-1, TUV EN60950-1 |
| Эмиссия ЭМС | EN55022 (CISPR22) класс B, EN61000-3-2, EN61000-3-3 |
| Иммунитет ЭМС | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; уровень light industry; критерий A |
Надёжность, размеры и упаковка
| Параметр | Значение |
|---|
| MTBF | 59,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 278 × 129 × 127 мм (Д × Ш × В) |
| Масса | 5,2 кг |
| Упаковка | 3 шт.; 16,3 кг; 1,42 куб. фута |
Назначение выводов и подключение
| Узел | Обозначение | Назначение |
|---|
| Выход постоянного тока | +V | Положительный выход |
| Выход постоянного тока | -V | Отрицательный выход |
| Силовой вход переменного тока | AC/L | Линия сети |
| Силовой вход переменного тока | AC/N | Нейтраль сети |
| Защитное заземление | FG | PE / корпус |
| Дистанционное управление | RC+, RC- | Управление включением/выключением |
| Дистанционное измерение | +S, -S | Компенсация падения напряжения на линии нагрузки |
| Параллельная работа | P | Сигнал распределения тока |
Примечания
1. Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
4. Максимальная скважность 10% в пределах каждых 30 секунд. Средняя выходная мощность не должна превышать номинальную.
5. Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
6. При низком входном напряжении может потребоваться снижение нагрузки. Следует обращаться к кривой дерейтирования для получения подробных данных.
Механические данные
| Параметр | Значение |
|---|
| Тип корпуса | Case No. 924A |
| Единицы измерения | мм |
| Охлаждение | Принудительный воздушный поток |
