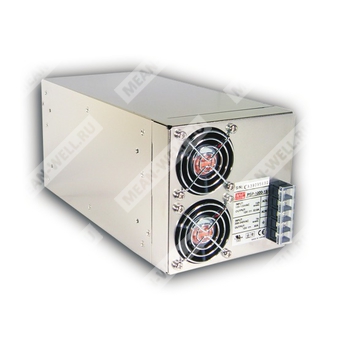

PSP-1000-24 — импульсный источник питания на 24 В мощностью 1000 Вт с активной коррекцией коэффициента мощности и функциями защиты.
Расшифровка партномера
| Позиция | Значение |
| PSP | Серия источников питания Mean Well PSP |
| 1000 | Номинальная мощность 1000 Вт |
| 24 | Выходное напряжение 24 В |
Назначение
PSP-1000-24 — одновыходовой импульсный источник питания с активной коррекцией коэффициента мощности (PFC), предназначенный для питания промышленной электроники и нагрузок постоянного тока 24 В.
Основные особенности
- Универсальный диапазон входного переменного напряжения.
- Активное ограничение пускового тока.
- Встроенная функция активной коррекции коэффициента мощности.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенная схема ограничения постоянного тока.
- Возможность параллельной работы и распределения тока до 2 блоков или 2000 Вт.
- Удалённое включение/выключение.
- Удалённая обратная связь по напряжению.
- Встроенная функция активного распределения тока и параллельной работы.
Выходные параметры
| Параметр | Значение для PSP-1000-24 |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 37,6 А |
| Диапазон регулировки тока | 0 ~ 37,6 А |
| Номинальная мощность | 902,4 Вт |
| Пиковая нагрузка | 1000 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 20 ~ 26,4 В |
| Нестабильность по линии | 1,0% |
| Нестабильность по нагрузке | 0,5% |
| Время установки, время нарастания | 1500 мс, 50 мс при 230 В AC; 1500 мс, 50 мс при 115 В AC на полной нагрузке |
| Время удержания | 24 мс при 230 В AC; 24 мс при 115 В AC на полной нагрузке |
| Допуск по напряжению | ±1,0% |
Входные параметры
| Параметр | Значение для PSP-1000-24 |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | 0,96 при 230 В AC; 0,96 при 115 В AC на полной нагрузке |
| КПД тип. | 85% |
| Пусковой ток тип. | 32 А при 115 В AC; 63 А при 230 В AC |
| Ток утечки | <2 мА при 240 В AC |
| Входной ток тип. | 5,6 А при 230 В AC |
Защиты
| Функция защиты | Параметры для PSP-1000-24 |
| Перегрузка | 115 ~ 140% от номинальной выходной мощности |
| Перегрузка — диапазон срабатывания | Защита постоянным ограничением тока; восстановление автоматически после устранения неисправности |
| Перенапряжение | 27,6 ~ 32,4 В |
| Перенапряжение — тип защиты | Отключение выходного напряжения, повторное включение для восстановления |
| Перегрев | 95 °C (TSW1) на радиаторе PFC MOSFET; 90 °C (TSW2) на обмотке выходного дросселя |
| Перегрев — тип защиты | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции управления
| Параметр | Значение |
| Удалённое управление | RC+/RC-: 0 ~ 0,8 В = включение; 4 ~ 10 В = выключение; ток стока <20 мА |
Условия эксплуатации и хранения
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения, влажность | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | 0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 3 кВ AC; вход–корпус: 1,5 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–корпус, выход–корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам
| Параметр | Значение |
| Стандарты безопасности | Соответствие UL60950-1, TUV EN60950-1 |
| Эмиссия ЭМС | Соответствие EN55022 (CISPR22) Class B, EN61000-3-2, EN61000-3-3 |
| Иммунитет ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, уровень light industry, критерий A |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 278 × 129 × 127 мм (Д × Ш × В) |
| Масса | 5,2 кг |
| Упаковка | 3 шт.; 16,3 кг; 1,42 куб. фута |
| MTBF | 59,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, нестабильность по линии и по нагрузке.
- Максимальная длительность импульсной перегрузки — 10% в пределах каждых 30 секунд. Средняя выходная мощность не должна превышать номинальную.
- Блок питания рассматривается как компонент, устанавливаемый в конечное оборудование; конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- При пониженном входном напряжении может потребоваться дерейтинг. Для подробностей следует использовать кривую дерейтирования.
Назначение выводов и подключение
| Группа | Назначение |
| Вход переменного тока | AC/L, AC/N, FG |
| Выход постоянного тока | +V, -V |
| Удалённое управление | RC+, RC- |
| Удалённое измерение | +S, -S |
| Параллельная работа | P (Current share) |
