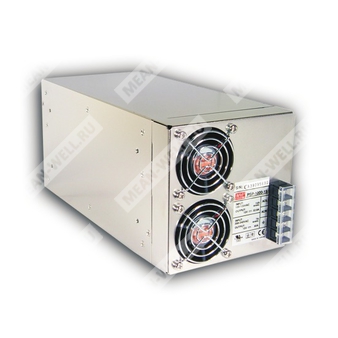

PSP-1000-48
PSP-1000-48 - одновыходной источник питания 48 В с коррекцией коэффициента мощности, защитами и удалённым управлением.
Назначение: промышленный импульсный источник питания серии PSP-1000 для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 48 В при высокой выходной мощности.
Расшифровка партномера
| Партномер | Расшифровка |
| PSP | Серия источников питания Mean Well PSP |
| 1000 | Номинальная выходная мощность 1000 Вт |
| 48 | Выходное напряжение 48 В постоянного тока |
Краткое описание
PSP-1000-48 представляет собой источник питания с одним выходом, активной коррекцией коэффициента мощности, универсальным входом переменного тока и набором встроенных защит. Изделие рассчитано на промышленное применение, включая питание нагрузок повышенной мощности, а также параллельную работу и режимы дистанционного управления.
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Ограничение пускового тока по входу переменного тока.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Встроенная схема постоянного ограничения тока.
- Параллельная работа и распределение тока до 2 устройств или до 2000 Вт.
- Удалённое включение и выключение.
- Удалённая обратная связь по напряжению.
- Активное выравнивание тока и параллельная работа.
Выходные параметры
| Выходное напряжение | 48 В |
| Номинальный ток | 19 А |
| Диапазон регулировки тока | 0 ~ 19 А |
| Номинальная мощность | 912 Вт |
| Пиковая нагрузка | 1000 Вт |
| Пульсации и шум | 200 мВ п-п |
| Диапазон регулировки напряжения | 41 ~ 56 В |
| Нестабильность по сети | 1,0% |
| Нестабильность по нагрузке | 0,2% |
| Точность установки, время нарастания | 0,5% |
| Время установки, время нарастания | 1500 мс, 50 мс при 230 В переменного тока и полной нагрузке |
| Время удержания | 24 мс при 230 В переменного тока и полной нагрузке |
Входные параметры
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 127 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | 0,96 при 230 В переменного тока; 0,96 при 115 В переменного тока при полной нагрузке |
| КПД | 86% |
| Пусковой ток | 32 А при 115 В переменного тока; 63 А при 230 В переменного тока |
| Ток утечки | <2 мА при 240 В переменного тока |
| Потребляемый ток | 5,6 А при 230 В переменного тока; 11,2 А при 115 В переменного тока |
Защиты
| Перегрузка | 115 ~ 140% от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение выходного напряжения, восстановление после повторного включения |
| Перенапряжение | 57,6 ~ 67,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | 95 °C, контроль по радиатору силового MOSFET PFC и по обмотке выходного дросселя |
| Тип защиты от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Ограничение тока | Схема постоянного ограничения тока, автоматическое восстановление после устранения аварии |
Эксплуатационные параметры
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | 0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции вход-выход | 3 кВ AC |
| Испытательное напряжение изоляции вход-корпус | 1,5 кВ AC |
| Испытательное напряжение изоляции выход-корпус | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм минимум между входом, выходом и корпусом при 500 В DC, 25 °C, 70% RH |
Соответствие стандартам
| Стандарты безопасности | Проектирование с учётом UL60950-1, TUV EN60950-1 |
| Эмиссия | Соответствие EN55022 (CISPR22) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, уровень для лёгкой промышленности, критерий A |
Удалённое управление
| Клеммы управления | RC+ / RC- |
| Включение | 0 ~ 0,8 В = включено |
| Выключение | 4 ~ 10 В = выключено |
| Ток по цепи управления | Поглощаемый ток менее 20 мА |
MTBF, габариты и упаковка
| MTBF | 59,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 278 × 129 × 127 мм |
| Масса | 5,2 кг |
| Упаковка | 3 шт.; 16,3 кг; 1,42 куб. фута |
Примечания
1. Все параметры, не оговорённые особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
4. Максимальный рабочий цикл 10% в пределах каждого интервала 30 секунд. Средняя выходная мощность не должна превышать номинальную.
5. Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
6. При пониженном входном напряжении может потребоваться снижение нагрузки. Подробности приведены в кривой дерейтингa.
Дополнительные сведения
Источник питания серии PSP-1000 выполнен в исполнении с одним выходом и активной коррекцией коэффициента мощности. Конструкция ориентирована на промышленное применение, в том числе на системы автоматизации, оборудование управления, телекоммуникационные и энергетические узлы, где требуется стабилизированное питание 48 В постоянного тока с возможностью параллельной работы и удалённого управления.
