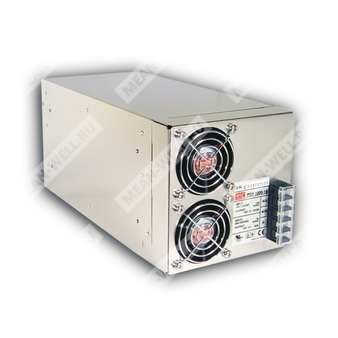

PSP-1000-5 - импульсный источник питания 5 В постоянного тока мощностью 1000 Вт с активным PFC и параллельной работой.
Назначение и краткое описание
PSP-1000-5 представляет собой промышленный одно выходной источник питания переменного тока в постоянный ток мощностью до 1000 Вт с активной коррекцией коэффициента мощности, встроенными защитами, удалённым включением/выключением, дистанционным контролем и возможностью параллельной работы до двух модулей или суммарно до 2000 Вт.
Расшифровка партномера
| Позиция | Расшифровка |
| PSP | Серия источников питания Mean Well PSP |
| 1000 | Номинальная мощность 1000 Вт |
| 5 | Выходное напряжение 5 В |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Активный PFC.
- Ограничение пускового броска входного тока.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Встроенный режим ограничения постоянного тока.
- Параллельная работа до 2 устройств или до 2000 Вт.
- Удалённое включение/выключение.
- Дистанционная компенсация падения напряжения на проводах.
- Активное распределение тока при параллельной работе.
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 145 А |
| Диапазон регулировки тока | 0 ~ 145 А |
| Номинальная мощность | 725 Вт |
| Пиковая нагрузка | 800 Вт |
| Пульсации и шум | 100 мВ п-п |
| Диапазон регулировки напряжения | 4.75 ~ 5.5 В |
| Стабилизация по линии | 6.0% |
| Стабилизация по нагрузке | 0.5% |
| Время установки, время нарастания | 1500 мс, 50 мс при 230 В AC и полной нагрузке |
| Время удержания | 24 мс при 230 В AC и полной нагрузке |
| Диапазон регулировки выходного напряжения | 5.75 ~ 6.75 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC, 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | 0.96 при 230 В AC, 0.96 при 115 В AC при полной нагрузке |
| КПД | 77% |
| Потребляемый ток AC | 11.2 А при 115 В AC, 5.6 А при 230 В AC |
| Пусковой ток | 32 А при 115 В AC, 63 А при 230 В AC |
| Ток утечки | < 2 мА при 240 В AC |
Защита
| Функция защиты | Условия и реакция |
| Перегрузка | 115 ~ 140% от номинальной выходной мощности; тип защиты: отключение выходного напряжения, восстановление после повторного включения |
| Перенапряжение | 5.75 ~ 6.75 В; тип защиты: отключение выходного напряжения, восстановление после снятия и повторной подачи питания |
| Перегрев | 95 °C (TSW1) контроль на радиаторе MOSFET PFC; 90 °C (TSW2) контроль на обмотке выходного дросселя; тип защиты: отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Ограничение тока | Встроенное постоянное ограничение тока, автоматическое восстановление после устранения неисправности |
Функции
| Параметр | Значение |
| Удалённое управление | RC+/RC-: 0 ~ 0.8 В — включение; 4 ~ 10 В — выключение; ток стока менее 20 мА |
| Дистанционная компенсация | Встроенная функция remote sense |
| Параллельная работа | Встроенная активная функция параллельной работы и распределения тока |
| Доступный ток при параллельной работе | До 2 устройств или 2000 Вт |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | 0.03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 1.5 кВ AC; O/P-FG: 0.5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам
| Параметр | Значение |
| Стандарты безопасности | Разработка с учётом UL60950-1, TUV EN60950-1 |
| Эмиссия | Соответствие EN55022 (CISPR22) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; уровень light industry; критерий A |
МТBF, размеры и упаковка
| Параметр | Значение |
| MTBF | 59.6 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 278 × 129 × 127 мм (Д × Ш × В) |
| Масса | 5.2 кг |
| Упаковка | 3 шт. / 16.3 кг / 1.42 куб. фут. |
Механические данные
| Параметр | Значение |
| Корпус | Case No. 924A |
| Единицы чертежа | мм |
| Направление воздушного потока | Указано на механическом чертеже |
| Расположение клемм и разъёмов | См. механический чертёж и таблицы назначения контактов |
Назначение контактов
| Разъём | Контакт | Назначение |
| Вход AC | 1 | AC/L |
| Вход AC | 2 | AC/N |
| Вход AC | 3 | FG |
| Выход DC | 1, 3 | DC OUTPUT +V |
| Выход DC | 2, 4 | DC OUTPUT -V |
| Управление | 1 | P (распределение тока) |
| Управление | 2 | -S |
| Управление | 3 | G |
| Управление | 4 | RC- |
| Управление | 5 | NC |
| Управление | 6 | NC |
| Управление | 7 | +S |
| Управление | 8 | RC+ |
Примечания
- Если не указано иное, параметры измерены при 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, завершённой параллельным соединением конденсаторов 0.1 мкФ и 47 мкФ.
- Допуск включает допуск уставки, стабилизацию по линии и по нагрузке.
- 10% рабочий цикл максимум в течение любых 30 секунд; средняя выходная мощность не должна превышать номинальную.
- Источник питания рассматривается как компонент для установки в конечное оборудование; конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- При низком входном напряжении может потребоваться снижение нагрузки; см. кривую дерейтингa.
