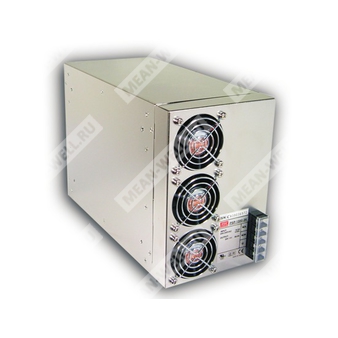

PSP-1500-12 - импульсный источник питания 12 В, 1500 Вт с активным корректором коэффициента мощности и защитами.
Расшифровка партномера
| Позиция | Значение |
| PSP | Серия источников питания Mean Well PSP |
| 1500 | Номинальная мощность 1500 Вт |
| 12 | Выходное напряжение 12 В |
Краткое назначение
PSP-1500-12 представляет собой одно-выходной промышленный источник питания постоянного тока 12 В мощностью до 1500 Вт с активным PFC, удалённым управлением и встроенными защитами.
Основные особенности
- Одно-выходной источник питания мощностью 1500 Вт.
- Активный корректор коэффициента мощности.
- Встроенная защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенное ограничение пускового тока по входу переменного тока.
- Встроенная схема ограничения тока постоянного тока.
- Встроенное дистанционное включение и выключение.
- Встроенная функция удалённого измерения напряжения.
- Предназначен для установки в конечное оборудование.
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 112,5 А |
| Диапазон регулировки тока | 0 ~ 112,5 А |
| Номинальная мощность | 1350 Вт |
| Пиковая нагрузка | 1500 Вт |
| Диапазон подстройки выходного напряжения | 10 ~ 13,2 В |
| Стабилизация по сети | 3,0% |
| Стабилизация по нагрузке | 0,3% |
| Время установки, время нарастания | 1500 мс, 50 мс при 230 В переменного тока на полной нагрузке |
| Время удержания | 24 мс при 230 В переменного тока на полной нагрузке |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | включает допуск установки, стабилизацию по сети и по нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 176 ~ 264 В переменного тока; 248 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | 0,96 при 230 В переменного тока на полной нагрузке |
| КПД | 84% |
| Пусковой ток | 80 А при 230 В переменного тока |
| Ток потребления по сети | 8,4 А при 230 В переменного тока |
| Ток утечки | < 3,5 мА при 240 В переменного тока |
Защиты
| Функция | Параметр |
| Перегрузка | 115 ~ 140% от номинальной выходной мощности; тип защиты — ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,8 ~ 16,2 В; тип защиты — выключение выходного напряжения, автоматическое восстановление |
| Перегрев | 95 °C (TSW1) — датчик на радиаторе MOSFET узла PFC; 90 °C (TSW2) — датчик на обмотке выходного дросселя; тип защиты — выключение выходного напряжения, восстановление после снижения температуры |
Функциональные цепи
| Параметр | Значение |
| Дистанционное управление | RC+/RC-: 0 ~ 0,8 В — включение; 4 ~ 10 В — выключение; ток стока менее 30 мА |
| Удалённое измерение | Встроенная функция remote sense |
| Ограничение тока | Встроенная схема constant current limiting |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C; 10 ~ 95% RH |
| Температурный коэффициент | 0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надёжность и безопасность
| Параметр | Значение |
| MTBF | 43,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Стандарты безопасности | Разработка с учётом UL60950-1, TUV EN60950-1 |
| Испытательное напряжение | Вход/выход: 3 кВ AC; вход/корпус: 1,5 кВ AC; выход/корпус: 0,5 кВ AC |
| Сопротивление изоляции | Вход/выход, вход/корпус, выход/корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС
| Параметр | Значение |
| Излучаемые помехи | Соответствие EN55022 (CISPR22) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, уровень для лёгкой промышленности, критерий A |
Массо-габаритные параметры
| Параметр | Значение |
| Габариты | 278 × 129 × 190,5 мм |
| Масса | 7,4 кг |
| Упаковка | 2 шт. / 15,5 кг / 1,28 куб. фута |
Подключение
Входной клеммник
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
Выходной клеммник
| Номер вывода | Назначение |
| 1, 3, 5 | DC OUTPUT +V |
| 2, 4, 6 | DC OUTPUT -V |
Разъём управления
| Номер вывода | Назначение |
| 1 | Токопарный |
| 2 | -S |
| 3 | G |
| 4 | RC- |
| 5 | NC |
| 6 | NC |
| 7 | +S |
| 8 | RC+ |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12" с параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и по нагрузке.
- Пиковая нагрузка допускается с максимальным коэффициентом заполнения 10% в течение каждых 30 секунд; средняя выходная мощность не должна превышать номинальную.
Источник питания PSP-1500-12 предназначен для применения в составе промышленной аппаратуры, систем автоматизации, силовой электроники и оборудования, где требуется стабильное напряжение 12 В большой мощности, высокий коэффициент мощности и развитый набор защит.
