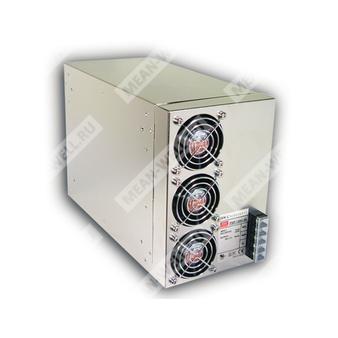

PSP-1500-24 — импульсный источник питания 24 В постоянного тока мощностью 1500 Вт с активным корректором коэффициента мощности и полным набором защит.
Расшифровка партномера
| Партномер | Расшифровка |
| PSP | Серия источников питания Mean Well PSP |
| 1500 | Номинальная мощность 1500 Вт |
| 24 | Выходное номинальное напряжение 24 В |
Общее назначение и особенности
PSP-1500-24 представляет собой одновыходовой AC/DC источник питания промышленного назначения с активным PFC, предназначенный для питания нагрузок постоянным напряжением 24 В при мощности до 1500 Вт. Модель рассчитана на установку в составе конечного оборудования и поддерживает удалённое включение/выключение, удалённое измерение напряжения на нагрузке и параллельную работу через выводы распределения тока.
- Активное ограничение пускового тока.
- Встроенная функция активного PFC.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенная схема ограничения тока постоянного типа.
- Встроенное удалённое управление включением/выключением.
- Встроенная функция удалённого измерения напряжения.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 56,4 А |
| Диапазон тока | 0 ~ 56,4 А |
| Номинальная мощность | 1353,6 Вт |
| Пиковая мощность | 1500 Вт |
| Диапазон регулировки напряжения | 20 ~ 26,4 В |
| Нестабильность по линии | 1,0% |
| Нестабильность по нагрузке | 0,5% |
| Время установки, время нарастания | 1500 мс, 50 мс при 230 В AC и полной нагрузке |
| Время удержания | 24 мс при 230 В AC и полной нагрузке |
| Пульсации и шум | 150 мВ пик-пик |
| Допуск по выходному напряжению | Включает допуск установки, нестабильность по линии и по нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 176 ~ 264 В AC, 248 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | 0,96 при 230 В AC и полной нагрузке |
| КПД | 85% |
| Потребляемый ток | 8,4 А при 230 В AC |
| Пусковой ток | 80 А при 230 В AC |
| Ток утечки | <3,5 мА при 240 В AC |
Защитные функции
| Параметр | Значение |
| Перегрузка | 115 ~ 140% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока постоянного типа, автоматическое восстановление после устранения аварийного состояния |
| Перенапряжение | 27,6 ~ 32,4 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, автоматическое восстановление после снятия аварии |
| Перегрев | 95 °C (TSW1) на радиаторе MOSFET узла PFC; 90 °C (TSW2) на обмотке выходного дросселя |
| Тип защиты от перегрева | Отключение выходного напряжения, повторное включение после снижения температуры |
Функциональные сигналы и удалённое управление
| Параметр | Значение |
| Удалённое управление | RC+/RC-: 0 ~ 0,8 В — включено; 4 ~ 10 В — выключено; ток стока менее 30 мА |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения и влажность | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | 0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | Разработка с учётом UL60950-1, TUV EN60950-1 |
| Эмиссия | Соответствие EN55022 (CISPR22) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, уровень light industry, критерий A |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 278 × 129 × 190,5 мм (Д × Ш × В) |
| Масса | 7,4 кг |
| Упаковка | 2 шт. / 15,5 кг / 1,28 CUFT |
| Исполнение корпуса | Case No. 925A |
| Охлаждение | Принудительное воздушное, направление потока указано на чертеже |
Надёжность
| Параметр | Значение |
| MTBF | 43,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по линии и по нагрузке.
- Пиковая нагрузка допускается с коэффициентом заполнения не более 10% в течение каждого 30-секундного интервала; средняя выходная мощность не должна превышать номинальную.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
