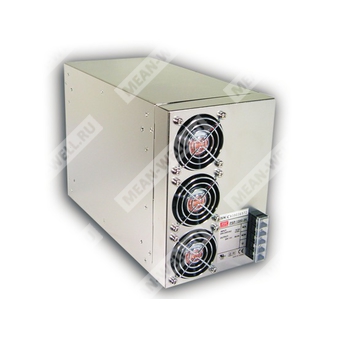

PSP-1500-27 - промышленный импульсный источник питания 1500 Вт с коррекцией коэффициента мощности и дистанционным управлением.
Расшифровка партномера PSP-1500-27
| Позиция | Расшифровка |
| PSP | Серия источников питания PSP |
| 1500 | Номинальная выходная мощность 1500 Вт |
| 27 | Выходное номинальное напряжение 27 В |
Краткое описание
PSP-1500-27 представляет собой одноканальный источник питания постоянного тока мощностью 1500 Вт с активной коррекцией коэффициента мощности, предназначенный для промышленного применения. Устройство обеспечивает регулируемое выходное напряжение 27 В, встроенные защиты, дистанционное включение/выключение и дистанционное измерение напряжения на нагрузке.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 27 В |
| Номинальный выходной ток | 50,4 А |
| Диапазон выходного тока | 0…50,4 А |
| Номинальная выходная мощность | 1360,8 Вт |
| Пиковая нагрузка | 1500 Вт |
| Диапазон подстройки выходного напряжения | 24…30 В |
| Пульсации и шум | 150 мВп-п |
| Регулирование по линии | 1,0% |
| Регулирование по нагрузке | 0,5% |
| Установка, время нарастания | 1500 мс, 50 мс при 230 В переменного тока и полной нагрузке |
| Время удержания | 24 мс при 230 В переменного тока и полной нагрузке |
| Допуск по выходному напряжению | включает допуск установки, регулирование по линии и по нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 176…264 В переменного тока / 248…370 В постоянного тока |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности | 0,96 при 230 В переменного тока и полной нагрузке |
| КПД | 85% |
| Потребляемый ток переменного тока | 8,4 А при 230 В переменного тока |
| Пусковой ток | 80 А при 230 В переменного тока |
| Ток утечки | <3,5 мА при 240 В переменного тока |
Защиты
| Параметр | Значение |
| Перегрузка | 115…140% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 31…36,5 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения, автоматическое восстановление после устранения неисправности |
| Перегрев | 95 °C (TSW1) на радиаторе MOSFET корректора мощности; 90 °C (TSW2) на обмотке выходного дросселя |
| Тип защиты от перегрева | Выключение выходного напряжения, восстановление после снижения температуры; повторное включение для восстановления |
Функции
| Параметр | Значение |
| Дистанционное управление | RC+/RC-: 0…0,8 В — включение питания; 4…10 В — выключение питания; ток стока менее 30 мА |
| Дистанционное измерение | Встроенная функция remote sense |
| Удалённое включение/выключение | Встроенная функция remote ON-OFF control |
| Ограничение тока | Встроенная схема постоянного ограничения тока |
| Активная коррекция коэффициента мощности | Есть |
| Ограничение пускового тока | Есть |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | 0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | Соответствует UL60950-1, TUV EN60950-1 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ переменного тока; I/P-FG: 1,5 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия | EN55022 (CISPR22) класс B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, уровень light industry, критерий A |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 43,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 278 × 129 × 190,5 мм (Д × Ш × В) |
| Масса | 7,4 кг |
| Упаковка | 2 шт. / 15,5 кг / 1,28 куб. фута |
Подключение и конструктив
| Параметр | Значение |
| Входные клеммы переменного тока | Pin 1: AC/L; Pin 2: AC/N; Pin 3: FG |
| Выходные клеммы постоянного тока | Pin 1, 3, 5: DC OUTPUT +V; Pin 2, 4, 6: DC OUTPUT -V |
| Клеммы управления | Pin 1: P (Current share); Pin 2: -S; Pin 3: G; Pin 4: RC-; Pin 5: NC; Pin 6: NC; Pin 7: +S; Pin 8: RC+ |
| Межсоединительные разъёмы | MOLEX 5559-NP, 5558 male crimp terminal; MOLEX 5557-NR; MOLEX 5556 female crimp terminal receptacle |
| Охлаждение | Принудительное воздушное охлаждение |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием пары скрученных проводов длиной 12 дюймов, завершённых параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- Пиковая нагрузка допускается с коэффициентом заполнения не более 10% в каждом интервале 30 секунд; средняя выходная мощность не должна превышать номинальную.
- Источником питания является компонент, подлежащий установке в конечное изделие; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
